Hinweis
Der Dosierkopf QL003 enthält kein Mikrodosierventil. Zur Reinigung dieses Dosierkopfs ist die Spülen Funktion
ausreichend (siehe oben).
Der Dosierkopf für Flüssigkeiten ist am Dosier- oder Flüssigdosiermodul installiert.
Auf der Waagschale befindet sich ein Probenbehälter, der gross genug für die Flüssigkeitsmenge in der Lei-
tung für Flüssigkeit ist.
Der Druck ist abgelassen.
1 VORSICHT: Verletzung durch spritzende Flüssigkeiten. Stellen Sie sicher, dass der Druck in der Fla-
sche abgelassen ist.
Entleeren Sie die Leitung für Flüssigkeit, indem Sie die Flasche durch eine leere Flasche ersetzen und ver-
wenden Sie die Spülen Funktion.
Die Leitung für Flüssigkeit ist entleert.
2 Druck ablassen.
3 VORSICHT: Verletzung durch spritzende Flüssigkeiten. Stellen Sie sicher, dass der Druck in der Fla-
sche abgelassen ist.
Entfernen Sie den Dosierkopf vom Dosier- oder Flüssigdosiermodul.
4 WARNUNG: Verletzung oder Verunreinigung durch
Gefahrstoffe. Achten Sie auf die Gefahr durch Flüssig-
keiten, die aus den Leitungen oder aus dem Ventil
austreten können.
Öffnen Sie Dosierkopf im Bedarfsfall mit dem Werkzeug
für Mikrodosierventile (1).
5 Entnehmen Sie das Mikrodosierventil und reinigen Sie es
beispielsweise in einem Ultraschallbad.
6 Montieren Sie nach der Reinigung das Mikrodosierventil wieder und füllen/ersetzen Sie die Flasche.

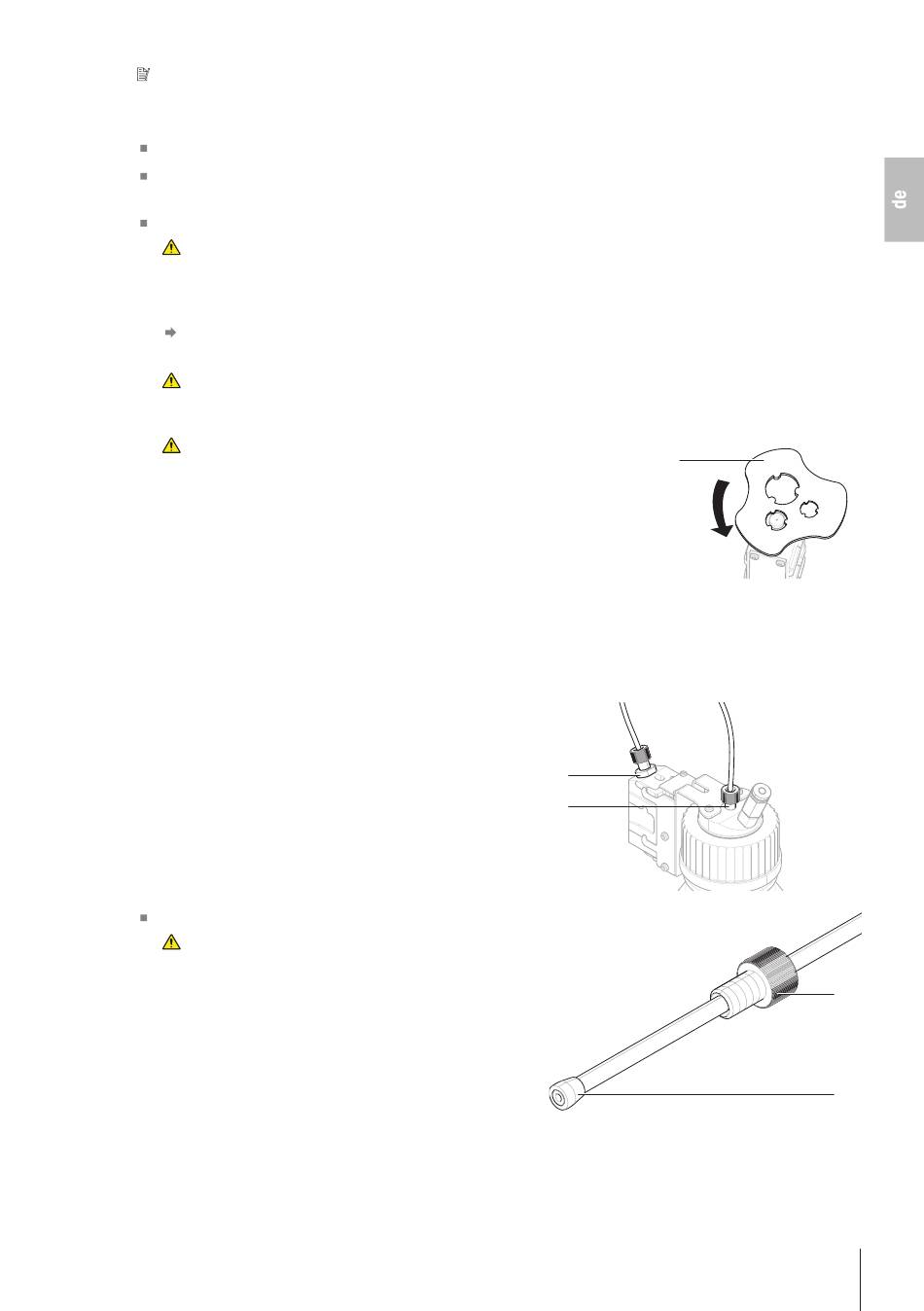

6.2 Austauschen des Dichtrings und der Befestigungsmutter auf der Flüssigkeitsleitung
Entfernen von Dichtring und Befestigungsmutter
Ersetzen Sie den Dichtring und die Befestigungsmutter am
Dosierkopf, wenn aus der Befestigungsmutter Flüssigkeit
austritt (1). Wenn in der Flasche kein Druck aufgebaut wird,
ersetzen Sie den Dichtring und die Befestigungsmutter am
Flaschenverschluss (2).
Der Druck ist abgelassen.
1 VORSICHT: Verletzung durch spritzende Flüssigkei-
ten. Stellen Sie sicher, dass der Druck in der Flasche
abgelassen ist.
Lösen Sie die Befestigungsmutter am Dosierkopf oder am
Flaschenverschluss.
2 Schieben Sie die Befestigungsmutter (1) zurück, um an
den Dichtring (2) zu gelangen.
3 Wenn Sie Mutter und Ring am Flaschenverschluss wech-
seln, entfernen Sie den Ansaugfilter und schieben Sie den
Dichtring bis zum Flaschenende der Leitung.
4 Schneiden Sie die Leitung oberhalb des Dichtrings mit einem Leitungsschneider oder einem scharfen Mes-
ser ab (1).
5 Entfernen Sie die Befestigungsmutter.
QLX3-Flüssigdosiermodul
1
1
2
2
1
21
