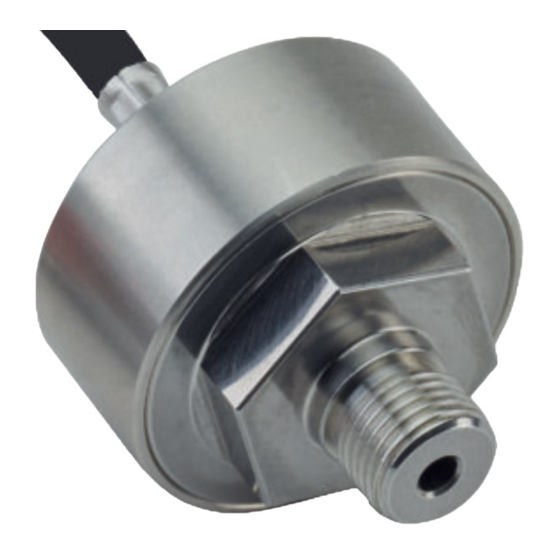

Inhaltszusammenfassung für Pfeiffer Vacuum RPT 010
- Seite 1 BETRIEBSANLEITUNG Original RPT 010...
-
Seite 2: Haftungsausschluss
Verwendung widersprechen oder explizit als vorhersehbarer Fehlgebrauch definiert sind. Urheberrechtshinweis (Copyright) Dieses Dokument ist das geistige Eigentum von Pfeiffer Vacuum, und alle Inhalte dieses Dokuments sind urheberrechtlich geschützt (Copyright). Sie dürfen ohne vorherige schriftliche Genehmigung von Pfeiffer Vacuum weder ganz noch auszugsweise kopiert, verändert, vervielfältigt oder veröffentlicht werden. -
Seite 3: Inhaltsverzeichnis
5.2.2 Sensor mit D-Sub-Adapter an HiScroll anschließen 5.2.3 Sensor mit Micro USB an HiPace neo anschließen Betrieb Messsignal auswerten Effektiven Druck mit Kalibrierfaktoren ermitteln Wartung Komponenten ausbauen Komponenten reinigen Drucksensor abgleichen Versand Recycling und Entsorgung Allgemeine Entsorgungshinweise Sensor entsorgen Servicelösungen von Pfeiffer Vacuum Ersatzteile 3/32... - Seite 4 Inhaltsverzeichnis Technische Daten und Abmessungen 12.1 Allgemeines 12.2 Technische Daten 12.3 Abmessungen Zertifizierung Konformitätserklärung 4/32...
-
Seite 5: Zu Dieser Anleitung
1.1.2 Varianten Dieses Dokument ist gültig für Produkte mit folgenden Artikelnummern: Artikelnummer Bezeichnung Anschluss PT R71 035 RPT 010 (G1/8", 0,35 m Kabel) Molex PT R71 050 RPT 010 (G1/8", 0,5 m Kabel) Molex PT R71 100 RPT 010 (G1/8", 1,0 m Kabel) -
Seite 6: Konventionen
1.3.3 Aufkleber auf dem Produkt Dieser Abschnitt beschreibt alle vorhandenen Aufkleber auf dem Produkt, sowie deren Bedeutung. Typenschild D-35614 Asslar Das Typenschild befindet sich Mod. RPT 010 PT R71 xxx an der Seite des Sensors. xxxxxxxx TÜV Rheinland Input 5 V DC 0.25 W Made in Liechtenstein 2020/10 1.3.4 Abkürzungen... -
Seite 7: Markennachweis
Speicherprogrammierbare Steuerung Schlüsselweite Antriebselektronik der Turbopumpe (turbo controller) Messsignal [V] (Ausgangsspannung) Bereichsunterschreitung (Underrange) Tab. 3: Verwendete Abkürzungen 1.4 Markennachweis ● HiPace ® ist eine Marke der Pfeiffer Vacuum GmbH. ● Molex ® ist eine Marke von Molex Incorporated, Lisle, Illinois, USA. 7/32... -
Seite 8: Sicherheit
Dokument. 2.2 Sicherheitshinweise Sicherheitshinweise nach Lebensphasen des Produktes Alle Sicherheitshinweise in diesem Dokument beruhen auf Ergebnissen einer Risikobeur- teilung. Pfeiffer Vacuum hat alle zutreffenden Lebensphasen des Produktes berücksichtigt. Risiken bei der Wartung GEFAHR Stromschlag durch in das Gerät eindringende Feuchtigkeit In das Gerät eindringende Feuchtigkeit führt zu Personenschäden durch Stromschläge. -
Seite 9: Sicherheitsmaßnahmen
Sicherheit WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden. ►... -
Seite 10: Bestimmungsgemäße Verwendung
► Informieren Sie sich vor Aufnahme der Arbeiten über eine eventuelle Kontamination. 2.4 Bestimmungsgemäße Verwendung Der Sensor dient zur integrierten Druckmessung an Pfeiffer Vacuum HiPace oder HiScroll im zulässi- gen Totaldruckbereich. Produkt bestimmungsgemäß verwenden 1. Installieren, betreiben und warten Sie den Sensor ausschließlich gemäß dieser Betriebsanleitung. -
Seite 11: Produktbeschreibung
● Pirani-Messsystem ● Piezo-resistives Messsystem Der Sensor reagiert auf Messwertanfragen, Typanfragen und Justierbefehle. Die Signalauswertung er- folgt über die Schnittstellen der Antriebselektronik mittels Pfeiffer Vacuum Anzeige- und Bediengerät oder externe Geräte (z. B. SPS oder PC). 3.2 Statusanzeige Informationen über den Betriebszustand des Sensors erhalten Sie über das Anzeige- und Bediengerät. -
Seite 12: Transport Und Lagerung
Transport und Lagerung 4 Transport und Lagerung 4.1 Produkt transportieren HINWEIS Beschädigung durch unsachgemäßen Transport Der Transport in einer ungeeigneten Verpackung oder fehlende Transportsicherung führen zu Be- schädigung des Produktes. ► Halten Sie die Hinweise für den sicheren Transport ein. Verpackung Wir empfehlen die Transportverpackung und die original Schutzdeckel aufzubewahren. Allgemeine Hinweise für den sicheren Transport ►... -
Seite 13: Installation
Installation 5 Installation 5.1 Vakuumanschluss herstellen HINWEIS Beeinträchtigung durch Verunreinigungen und Beschädigungen Das Berühren von Geräten oder Komponenten mit bloßen Händen erhöht die Desorptionsrate und führt zu Fehlmessungen. Schmutz (z. B. Staub, Fingerabdrücke o. ä.) und Beschädigungen beein- trächtigen die Funktion. ► Tragen Sie bei Arbeiten an Hoch- oder Ultrahochvakuumanlagen immer saubere, fussel- und pu- derfreie Laborhandschuhe. -
Seite 14: Sensor An Hiscroll Anschließen
Installation Vorgehen 1. Entfernen Sie die Schutzkappe des Sensors und bewahren Sie diese auf. 2. Entfernen Sie die Verschlussschraube des gewünschten Anschlusses der Turbopumpe. 3. Montieren Sie den Sensor vakuumseitig an den gewünschten G 1/8" Anschluss der Turbopumpe. – Anziehdrehmoment: max. 3 Nm 5.1.2 Sensor an HiScroll anschließen Benötigte Werkzeuge ●... -
Seite 15: Elektrischen Anschluss Herstellen
Installation 5.2 Elektrischen Anschluss herstellen HINWEIS Sachschäden an der Elektronik oder am Sensor Trennen der Steckerverbindung bei eingeschalteter Spannungsversorgung führt möglicherweise zur Zerstörung von elektronischen Bauteilen. ► Unterbrechen Sie immer die Spannungsversorgung, bevor Sie das Verbindungskabel des Sen- sors anschließen oder abziehen. 5.2.1 Sensor mit TIC 010 an HiPace anschließen Betriebsanleitung der Antriebselektronik Beachten Sie die Informationen zum Anschluss in der Betriebsanleitung der Antriebselekt-... -
Seite 16: Sensor Mit D-Sub-Adapter An Hiscroll Anschließen
Installation 5.2.2 Sensor mit D-Sub-Adapter an HiScroll anschließen HiScroll RPT 010 n.c. 24 V DC* (V+) n.c. n.c. RPT DaO RS 485 D+ RS 485 D- RPT DaI Abb. 4: Anschlussdiagramm D-Sub-Adapter Der D-Sub-Adapter des Sensors führt die Kontakte 2 bis 11 und 13 bis 15 der Schnittstelle remote auf die rückwertige D-Sub-Buchse durch. -
Seite 17: Betrieb
► Beachten Sie die Beziehung zwischen Messsignal und Druck. 6.1 Messsignal auswerten Signalauswertung über Ausgabeschnittstellen Für den Betrieb der angeschlossenen Zubehörgeräte an einer Pfeiffer Vacuum Vakuum- pumpe dienen die Ausgabeschnittstellen der Antriebselektronik mit dem zugrunde liegen- den Pfeiffer Vacuum Protokoll und dem Pfeiffer Vacuum Parametersatz. - Seite 18 Betrieb Gasart Kalibrierfaktor (C) Xenon (Xe) Freon 12 Die angeführten Kalibrierfaktoren sind Mittelwerte. Tab. 6: Kalibrierfaktoren für den Druckbereich < 1 hPa p [hPa] Freon 12 –1 Water vapor –2 –3 –3 –2 –1 [hPa] Abb. 6: Angezeigter Druck Im Druckbereich < 1 hPa ist die Anzeige linear. Kalibrierfaktor in der Antriebselektronik einstellen ►...
-
Seite 19: Wartung
Garantieanspruch Öffnen des Geräts während der Gewährleistungszeit oder Beschädigung bzw. Entfernen des Garantiesiegels führen zum Verlust der Gewährleistung. Kontaktieren Sie das Pfeiffer Vacuum Service Center bei prozessbedingt kürzeren War- tungsintervallen. Abschnitte zuerst komplett durchlesen Lesen Sie die Abschnitte mit den Arbeitsanweisungen zuerst komplett durch, bevor Sie mit den Arbeiten beginnen. -
Seite 20: Komponenten Reinigen
● Tuch (weich, fusselfrei) Produkt äußerlich reinigen 1. Verwenden Sie zur äußerlichen Reinigung ausschließlich ein mit Industriealkohol angefeuchtetes Tuch. 2. Lassen Sie die Oberflächen nach der Reinigung gut trocknen. 7.3 Drucksensor abgleichen Pfeiffer Vacuum hat den Drucksensor im Werk abgeglichen. 20/32... - Seite 21 Wartung Benötigte Hilfsmittel ● Vakuumtransmitter für Referenzmessung am Vakuumsystem ● Pfeiffer Vacuum Anzeige- und Bediengerät oder PC HV-Abgleich durchführen 1. Betreiben Sie das Vakuumsystem im Enddruck. 2. Warten Sie eine Stabilisierungszeit von mindestens 10 Minuten ab. 3. Lesen Sie den Druckistwert der Referenzmessung ab.
-
Seite 22: Versand
Sicherheit und die Gesundheit des Servicepersonals. ► Halten Sie die Hinweise für den sicheren Versand ein. Kostenpflichtige Dekontamination Pfeiffer Vacuum dekontaminiert nicht eindeutig als "frei von Schadstoffen" deklarierte Pro- dukte kostenpflichtig. Hinweise für den sicheren Versand ► Senden Sie mikrobiologisch, explosiv oder radioaktiv kontaminierte Produkte nicht ein. -
Seite 23: Recycling Und Entsorgung
Schutz von Umwelt und Personen betreffenden Vorschriften er- folgen, um die Verschwendung von Naturressourcen zu reduzieren und Verschmutzungen zu verhindern. 9.1 Allgemeine Entsorgungshinweise Pfeiffer Vacuum Produkte enthalten Werkstoffe, die Sie recyclen müssen. ► Entsorgen Sie unsere Produkte nach Beschaffenheit als – Eisen – Aluminium –... -
Seite 24: Servicelösungen Von Pfeiffer Vacuum
Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produktes von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität. - Seite 25 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
-
Seite 26: Ersatzteile
Ersatzteile 11 Ersatzteile Ersatzteile bestellen ► Halten Sie die Artikelnummer und ggf. noch weitere Angaben auf dem Typenschild bereit. ► Setzen Sie nur originale Ersatzteile ein. Beschreibung Bestellnummer U-Dichtring U 10,4/16 x 2 P 3529 133 -P Tab. 7: Ersatzteile 26/32... -
Seite 27: Technische Daten Und Abmessungen
Technische Daten und Abmessungen 12 Technische Daten und Abmessungen 12.1 Allgemeines mbar Torr | mm Hg mbar 1 · 10 0,75 1000 1000 1 · 10 0,01 0,01 1 · 10 1 · 10 7,5 · 10 0,75 1 · 10 0,01 1000 Torr | mm Hg 1,33... -
Seite 28: Abmessungen
92 g (mit Kabel 1 m) 130 g (mit Kabel 0,5 m) 75 g (mit Kabel 0,5 m) Medienberührende Keramik, Nickel, Edelstahl, Wolfram, Siliziumdioxid, Glas, Araldit, Lot Werkstoffe Tab. 10: Technische Daten RPT 010 Parameter Wert Schutzart IP40 Ausgangsspannung 5 V DC... - Seite 29 Technische Daten und Abmessungen SW 19 Abb. 9: Abmessungen mit Micro-USB-Stecker Abmessungen in mm 29/32...
-
Seite 30: Zertifizierung
The product RPT 010 with Molex connector - conforms to the UL standard UL 61010-1:2012. TÜV Rheinland - is certified to the CAN/CSA standard CAN/CSA C22.2 No. 61010-1-12. https://www.certipedia.com (Certificate No. 72142403) -
Seite 31: Konformitätserklärung
Konformitätserklärung Erklärung für Produkt(e) vom Typ: Piezo/Pirani-Sensor RPT 010 Hiermit erklären wir, dass das aufgeführte Produkt allen einschlägigen Bestimmungen folg- ender europäischer Richtlinien entspricht. Elektromagnetische Verträglichkeit 2014/30/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe, delegierte Richtlinie...
