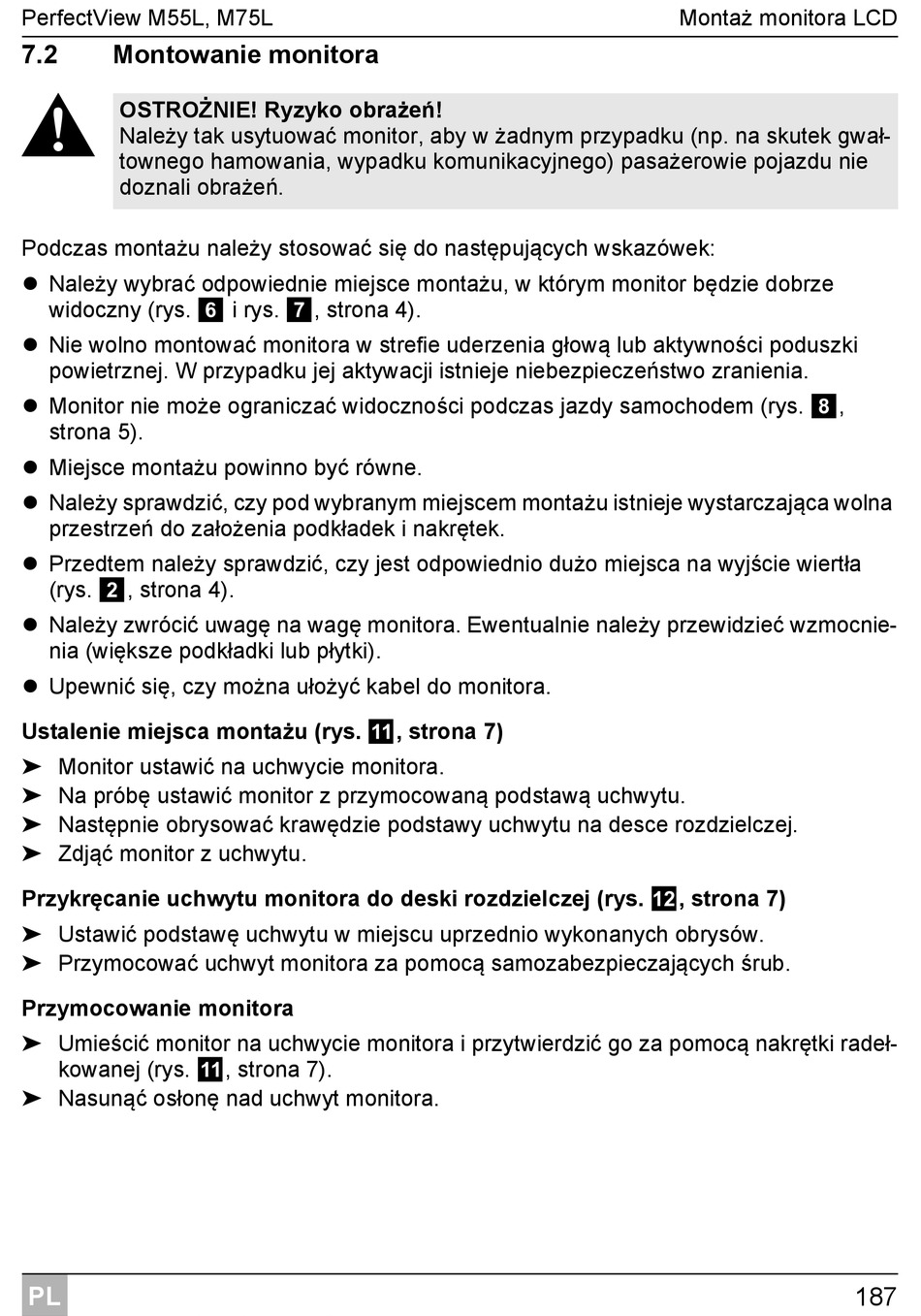

PerfectView M55L, M75L
7.2 Montowanie monitora
!
OSTROŻNIE! Ryzyko obrażeń!
Należy tak usytuować monitor, aby w żadnym przypadku (np. na skutek gwał-
townego hamowania, wypadku komunikacyjnego) pasażerowie pojazdu nie
doznali obrażeń.
Podczas montażu należy stosować się do następujących wskazówek:
 Należy wybrać odpowiednie miejsce montażu, w którym monitor będzie dobrze
widoczny (rys. 6 i rys. 7, strona 4).
 Nie wolno montować monitora w strefie uderzenia głową lub aktywności poduszki
powietrznej. W przypadku jej aktywacji istnieje niebezpieczeństwo zranienia.
 Monitor nie może ograniczać widoczności podczas jazdy samochodem (rys. 8,
strona 5).
 Miejsce montażu powinno być równe.
 Należy sprawdzić, czy pod wybranym miejscem montażu istnieje wystarczająca wolna
przestrzeń do założenia podkładek i nakrętek.
 Przedtem należy sprawdzić, czy jest odpowiednio dużo miejsca na wyjście wiertła
(rys. 2, strona 4).
 Należy zwrócić uwagę na wagę monitora. Ewentualnie należy przewidzieć wzmocnie-
nia (większe podkładki lub płytki).
 Upewnić się, czy można ułożyć kabel do monitora.
Ustalenie miejsca montażu (rys. a, strona 7)
➤ Monitor ustawić na uchwycie monitora.
➤ Na próbę ustawić monitor z przymocowaną podstawą uchwytu.
➤ Następnie obrysować krawędzie podstawy uchwytu na desce rozdzielczej.
➤ Zdjąć monitor z uchwytu.
Przykręcanie uchwytu monitora do deski rozdzielczej (rys. b, strona 7)
➤ Ustawić podstawę uchwytu w miejscu uprzednio wykonanych obrysów.
➤ Przymocować uchwyt monitora za pomocą samozabezpieczających śrub.
Przymocowanie monitora
➤ Umieścić monitor na uchwycie monitora i przytwierdzić go za pomocą nakrętki radeł-
kowanej (rys. a, strona 7).
➤ Nasunąć osłonę nad uchwyt monitora.
PL
Montaż monitora LCD
187
