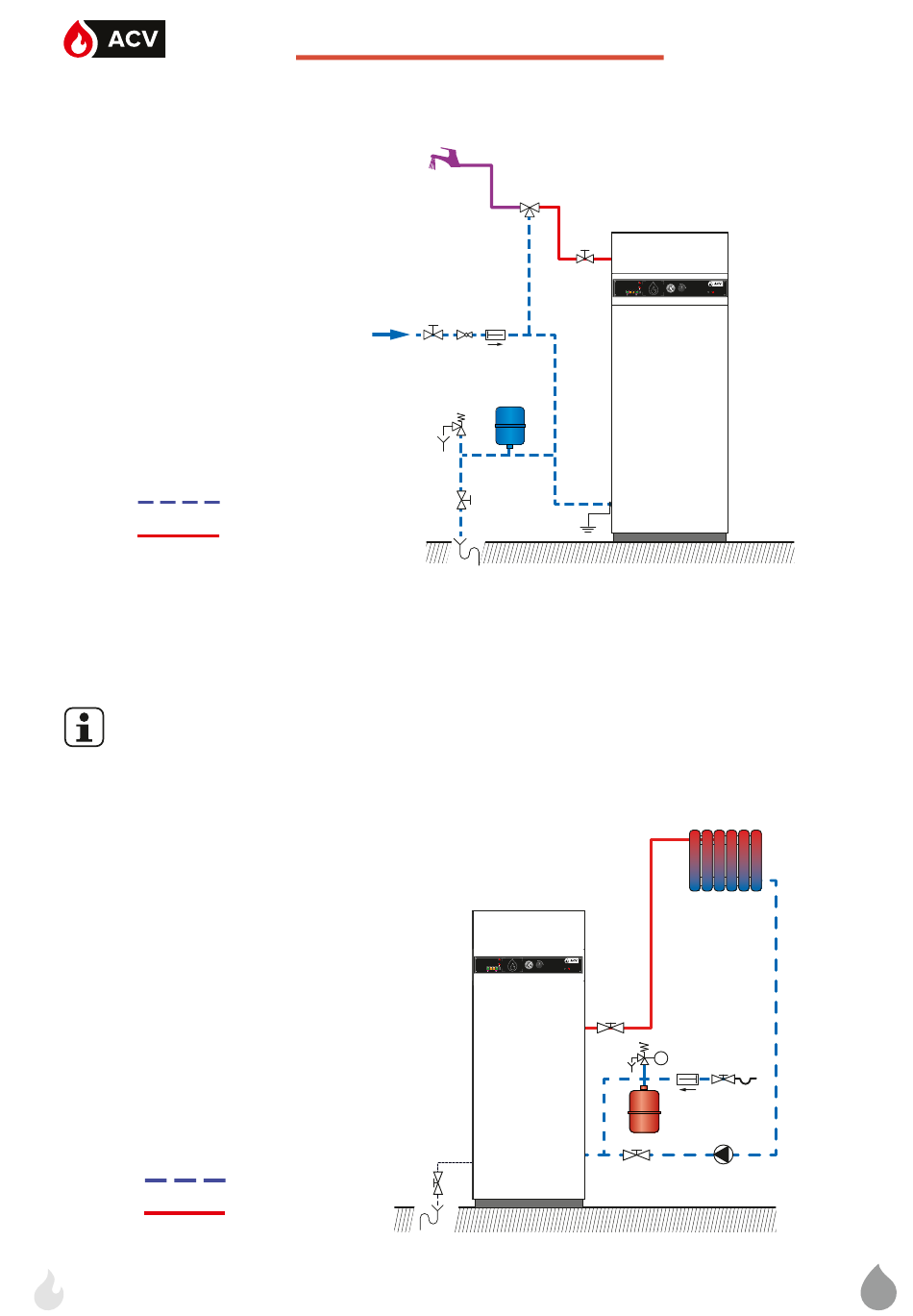

DHW CONNECTION
Schematische Darstellung
1. Befüllventil
2. Druckminderer
3. Rückschlagventil
4. Ausdehnungsgefäß Brauchwasser
5. Sicherheitsventil
6. Entleerung
7. Erdung
8. Zapfstelle
9. Thermostatisches Mischventil
HEIZKREISANSCHLUSS
Stellen Sie sicher, dass Absperrventile am Heizkreis des Systems installiert sind, damit der Kessel
HEIZKREISANSCHLUSS
entleert werden kann, ohne das gesamte System zu entleeren.
Typischer Anschluss - ungemischter Heizkreis
Beschreibung
1.
Absperrventil
2.
Heizkreispumpe
3.
Füllventil
4.
Rückschlagventil
5.
Sicherheitsventil
6.
Ausdehnungsgefäß
7.
Entleerungsventil
8.
Automatisch Entlüfter (eingebaut)
12
Typischer Anschluss - gemischter Heizkreis
Kaltwasser
Warmwasser
Kaltwasser
Warmwasser
A1007842_664Y8000 • A
Installation
8
9
1 2 3
4
5
6
7
8
O P
60
85
E-Tech
S
I
II
Booster 1h
7
1
O P
60
85
E-Tech
S
I
II
Booster 1h
1
5
3
4
6
1
2
DE
