5.1.2 Ladezustandsanzeige

Die Ladezustandsanzeige wird mittels Kommunikationsleitung über den Wechselrichter ausgegeben.
Anschluss des Notebooks für den Servicefall
5.2

5.2.1 USB Schnittstelle

Jeder Akkupack hat eine USB Schnittstelle.
Mit dieser Schnittstelle kann der Installateur folgende Arbeitsschritte durchführen:
•
Update (Firmware)
•
Fehlerspeicher auslesen
Um das Batteriespeichersystem via USB Schnittstelle auslesen zu können, gehen Sie bitte wie folgt vor:
Schritt Beschreibung
1
Öffnen Sie die Schrauben an der Serviceklappe mit einem Schraubendreher Größe PH2.
An der seitlich angebrachten Serviceklappe muss die obere Linsenkopfschaube gelöst und entnommen werden.

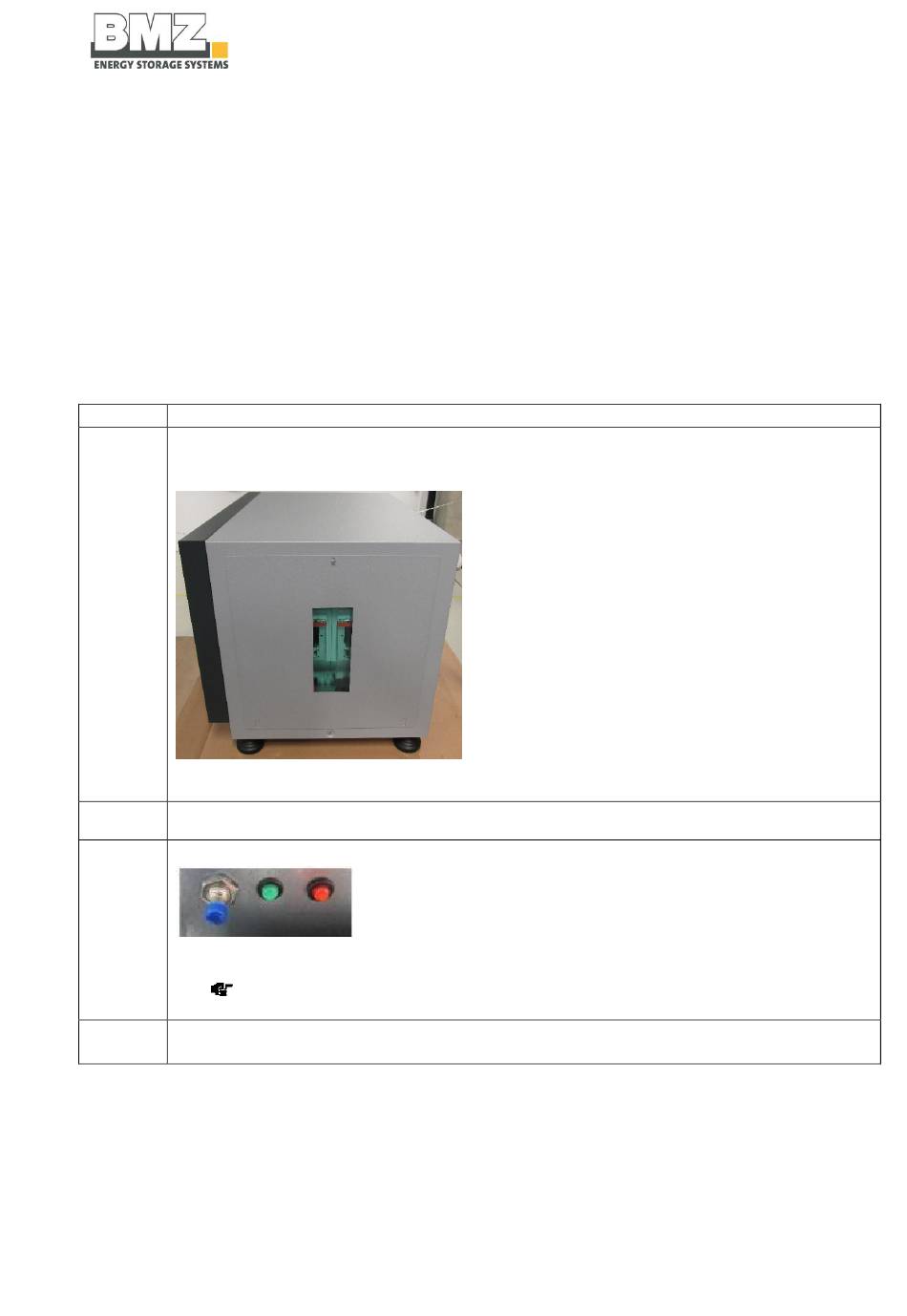

Abbildung 5-2 Seitenansicht BMZ ESS, Serviceklappe

2
Schieben Sie nun die Klappe der Seitenwand nach oben um diese zu entnehmen.
3
Schalten Sie das Batteriesystem ab.

Abbildung 5-3 Drucktaster mit LEDs

Beide LEDs dürfen nicht leuchten.
4
Ziehen Sie die NH-Sicherungen des NH-Trenners und entfernen Sie den Sicherungshalter samt Sicherungen aus
dem Trenner.
