Anschluss Pluspol
Wechselrichter
(3 Stk.)
Anschluss Pluspol
Batterien (6 Stk.)

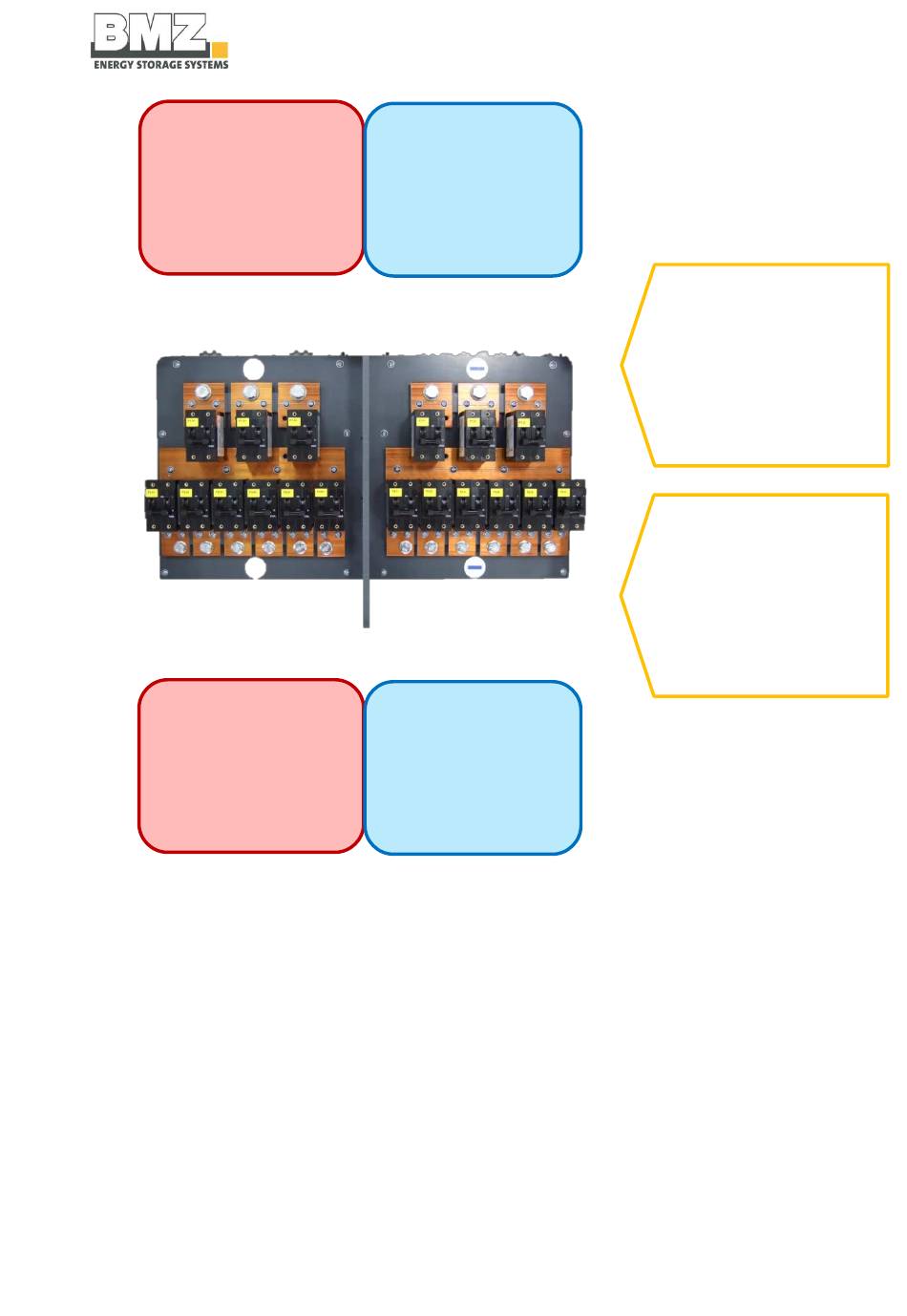

Abbildung 4-17 BAT BREAKER Box der Fa. Enwitec (Beispiel für 6 Batterien und 3 Wechselrichter) mit geöffnetem Gehäuse
Originalbetriebsanleitung ESS 7.0 | 9.00 | X | Z
Aufstellung, Montage und Erstinbetriebnahme

Anschluss

Minuspol
Wechselrichter
(3 Stk.)
Anschluss
Minuspol
Batterien (6 Stk.)
Dokument #30085
Anschlusseite WR
Kabelschuhe M10
Max. Cu-Querschnitt:
95mm
2
Anzugsdrehmoment:
23-28Nm
Anschlussseite
Batterie
Kabelschuhe M8
Max. Cu-Querschnitt:
50mm
2
Anzugsdrehmoment:
13-18Nm
Version 1-10
Seite 49 von 90
