Auslegung der Leistungskabel
- Die Leistungskabel sollten so kurz wie möglich sein.
- Die Länge der Pack+ und Pack- Kabel darf die jeweilige maximale Länge nicht überschreiten.
- Die Kabel einer jeden Batterie (Pluspol und Minuspol) müssen unbedingt gleich lang sein.
- Die Kabel jeder parallel verschalteten Batterie müssen auch von Batterie zu Batterie gleich lang sein.

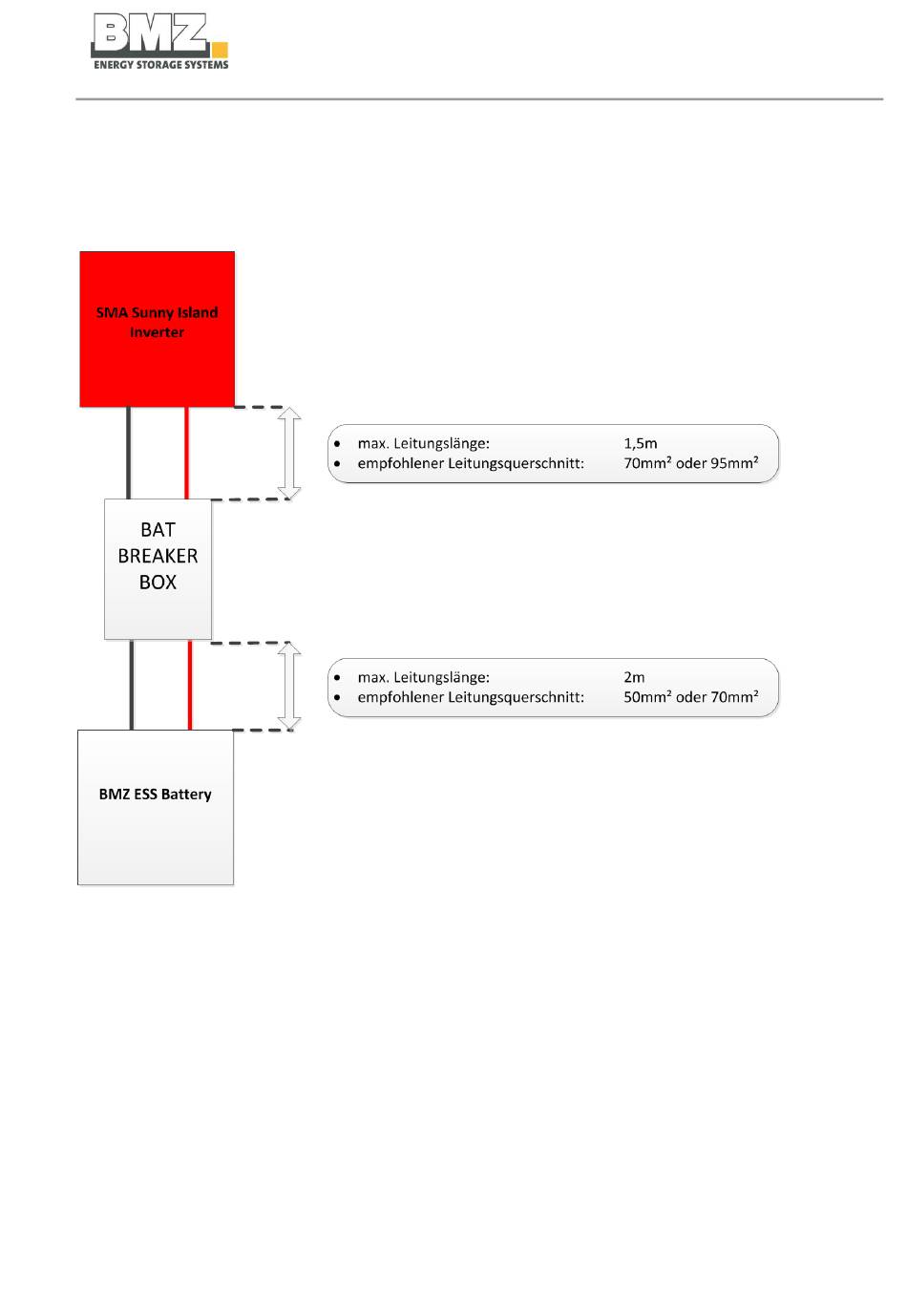

Abbildung 4-14 Leitungslängen ESS System
