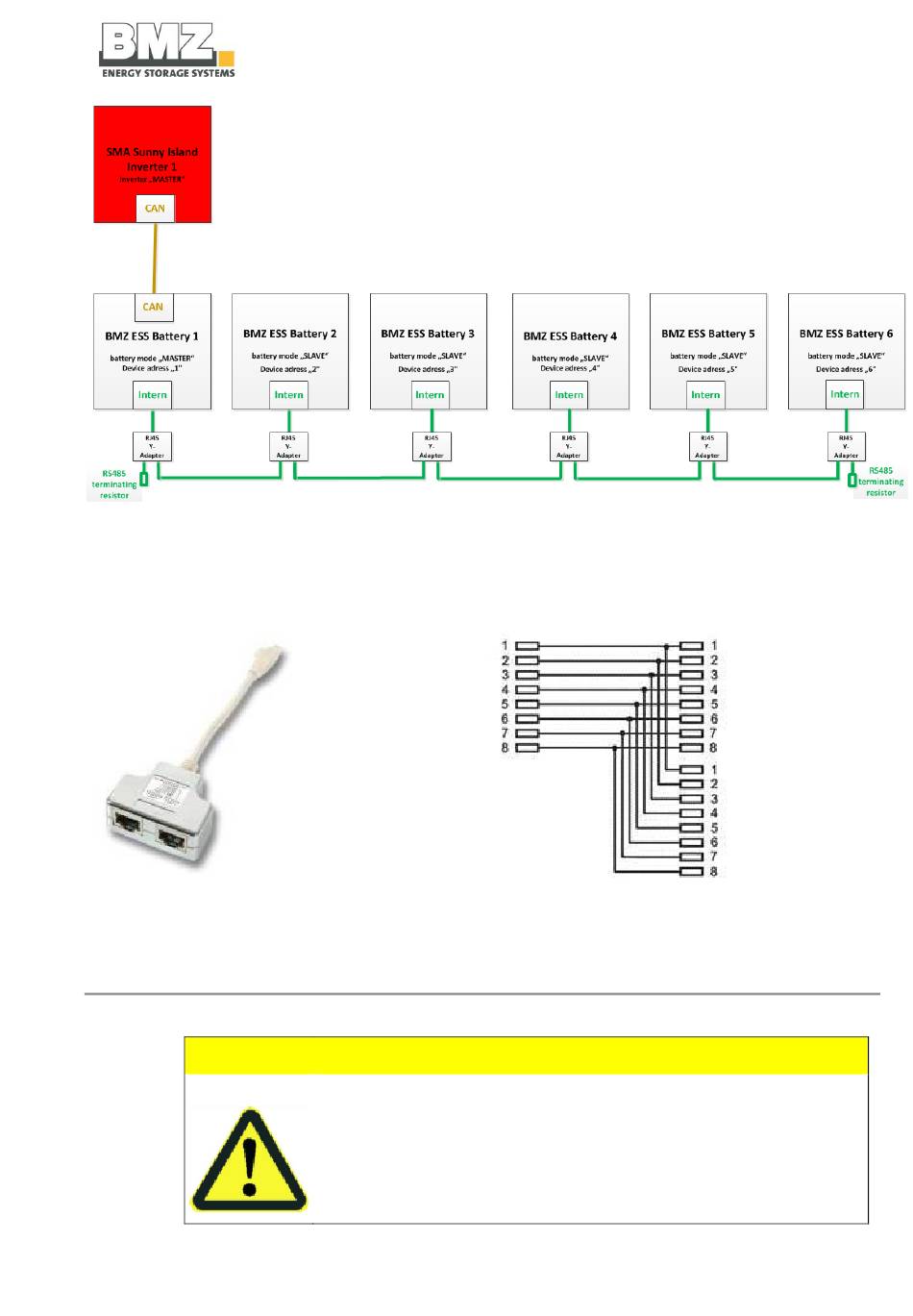

Abbildung 4-10 Kommunikation Verkabelung, Parallelschaltung ESS

•
Der RS485 Bus ist an beiden Enden mit 120 Ohm abzuschließen
Beispiel für ein RJ45 T-Stück (oder auch Y-Adapter) mit entsprechender Pinbelegung
Abbildung 4-11 Y-Adapter RJ45 (auch T-Stück RJ45)

4.7.2 Leistungskontaktierung

Sicherheit
Originalbetriebsanleitung ESS 7.0 | 9.00 | X | Z
Gefahr von Maschinenschäden
Ein falscher Anschluss kann beim Einschalten der Batterie einen Kurzschluss
verursachen, der die Batteriesicherung zerstört.
Beim Verkabeln der Bat Breaker Box (Leistungsschiene) folgendes beachten:
• Pack PLUS nur auf Pack PLUS Potentiale schalten.
• Pack MINUS nur auf Pack MINUS Potentiale schalten.
Dokument #30085
Aufstellung, Montage und Erstinbetriebnahme
Abbildung 4-12 Pinbelegung Y Adapter RJ45 (T-Stück)
ACHTUNG
Version 1-10 Seite 44 von 90
