Vorbereiten der elektrischen Anschlüsse für den Single Betrieb
4.5

Begriffsdefinition Single Betrieb

Mit Single Betrieb ist der Betrieb eines BMZ ESS Energiespeichers an einem Wechselrichter gemeint.
Sicherheitshinweise
Bitte beachten Sie die Sicherheitshinweise unter Kapitel Sicherheit, Seite 11.
Herstellen der Anschlüsse zwischen Wechselrichter und Batterie
Vorbedingungen:
•
Der Stromunterbrecher (NH Trenner) muss gezogen sein
•
Der Batterie-Wechselrichter muss ausgeschaltet sein ("Off")
Vor dem Herstellen der Anschlüsse ist die korrekte Polarität sorgfältig zu prüfen. Die Anschlussleitungen sind farblich
markiert:
•
Pluspol = ROT
•
Minus = SCHWARZ
Im Folgenden wird als Beispiel der Anschluss einer Batterie an einen SMA Sunny Island Wechselrichters
beschrieben.
Bei Verwendung eines anderen Wechselrichters, beachten Sie bitte die Angaben in der zugehörigen
Herstellerdokumentation.
Überprüfen Sie ob der von Ihnen verwendete Wechselrichter für die Verwendung am BMZ ESS
Batteriespeichersystem zugelassen ist.
Schritt Beschreibung
1 Schieben Sie die 50 mm² Leitungen durch die metrischen Verschraubungen, in das Gehäuse des Wechselrichters.
Pluspol = ROT
Minus = SCHWARZ

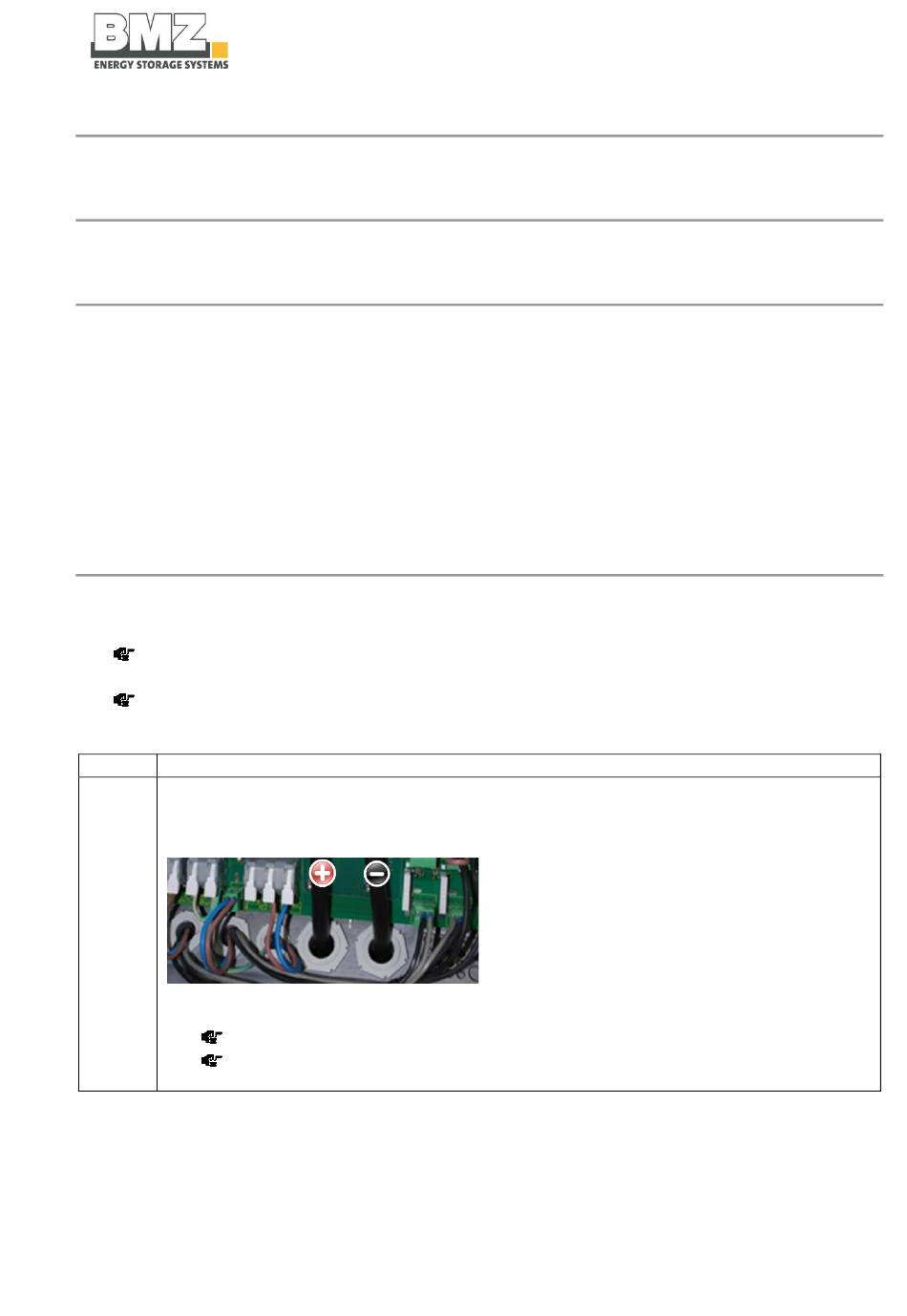

Abbildung 4-4 Wechselrichter, Anschlussbereich Batterie Leitungen

Die Anschlussleitungen 50 mm² dürfen NICHT verpolt angeschlossen werden!
Beachten Sie die Installationsanleitung des Wechselrichterherstellers.
Originalbetriebsanleitung ESS 7.0 | 9.00 | X | Z
Aufstellung, Montage und Erstinbetriebnahme
Dokument #30085 Version 1-10 Seite 37 von 90
