4
Setzen Sie die NH Sicherungen in den Deckel des NH Trenners ein.

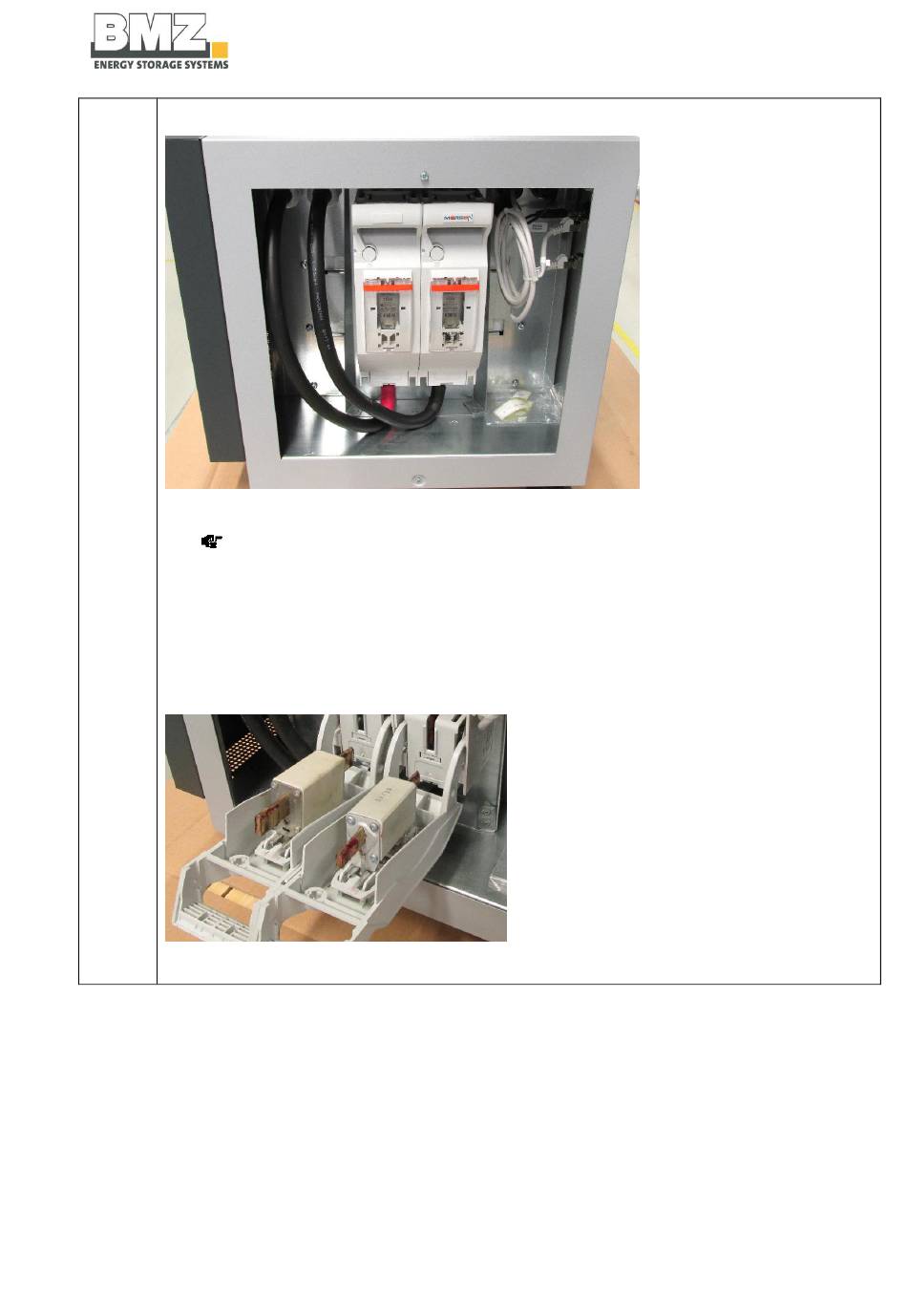

Abbildung 4-7 Batteriespeichersystem, Seitenansicht geöffnetes Gehäuse
Je nachdem an welchen Wechselrichter die Batterie angeschlossen wird, müssen die
Sicherungseinsätze geändert werden.
Empfehlungen:
SI3.0M-11:
SI4.4M-11:
SI6.0H-11:
SI8.0H-11:

Abbildung 4-8 Darstellung der korrekt eingelegten Sicherungen

Originalbetriebsanleitung ESS 7.0 | 9.00 | X | Z
80 A
100 A
160 A
200 A
Aufstellung, Montage und Erstinbetriebnahme
Dokument #30085
Version 1-10
Seite 39 von 90
