4.14.3 Einschaltkriterium Slave Batterie:

Jede Batterie vergleicht die batterieinterne Spannung durch Messung mit der außen anliegenden Spannung.

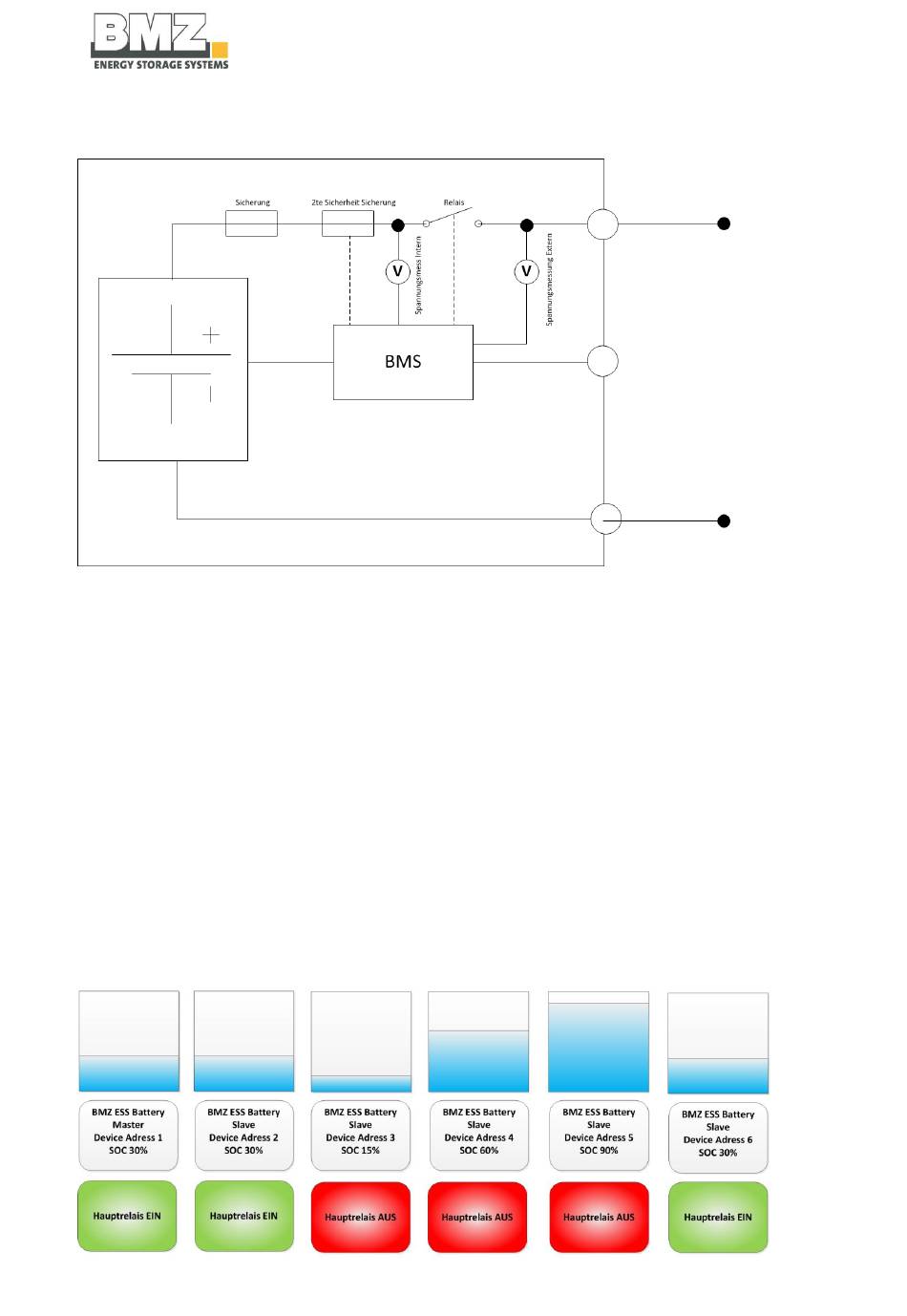

Abbildung 4-35 Blockschaltbild BMZ ESS Slave Batterie

Wenn die von der Batterie automatisch gemessene Spannung an der Master Batterie zur Slave Batterie einen
Unterschied kleiner ±100 mV hat, schaltet die Slave Batterie selbstständig zu.
Wichtig:
Damit alle Slave Batterien von der Master Batterie freigeschaltet werden können, falls eine unterschiedliche
Spannungslage bei den verschiedenen Batterien vorliegt, muss die Master Batterie durch Ladung und Entladung durch
den Wechselrichter den Ladezustand verändern.
Innerhalb eines Vollzyklus (also die Batterie einmal ganz voll und auch ganz leer), holt die Master Batterie alle im
Stand-By befindlichen Slave Batterien ab und schaltet Stück für Stück die Slave Batterien zu.
Dieser Vorgang kann je nach verfügbarer PV-Energie oder Lasten im Hausnetz ein paar Stunden dauern.

4.14.4 Beispiel 1:

6 parallel geschaltete Batterien mit unterschiedlichen Ladezuständen:
•
Master Batterie ist eingeschaltet und das Hauptrelais ist eingeschaltet
•
2 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist eingeschaltet
•
3 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist NICHT eingeschaltet
Abbildung 4-36 Darstellung Beispiel 1 unterschiedliche SOC bei parallel geschalteten BMZ ESS Batterien
