BMZ ESS 7.0 Originalbetriebsanleitung Seite 41

Schritt Beschreibung
1 Öffnen Sie die Schraube an der Serviceklappe mit einem Schraubendreher Größe PH2.
2 Prüfen Sie ob der NH-Trenner mit den richtigen (siehe Kapitel 4.5) NH-Sicherungen bestückt und
korrekt in Betrieb genommen wurde.
3 Prüfen Sie die Verbindungen der DC Power-Kabel (+, -) und des CAN-Kommunikationskabels zum
Batteriewechselrichter.

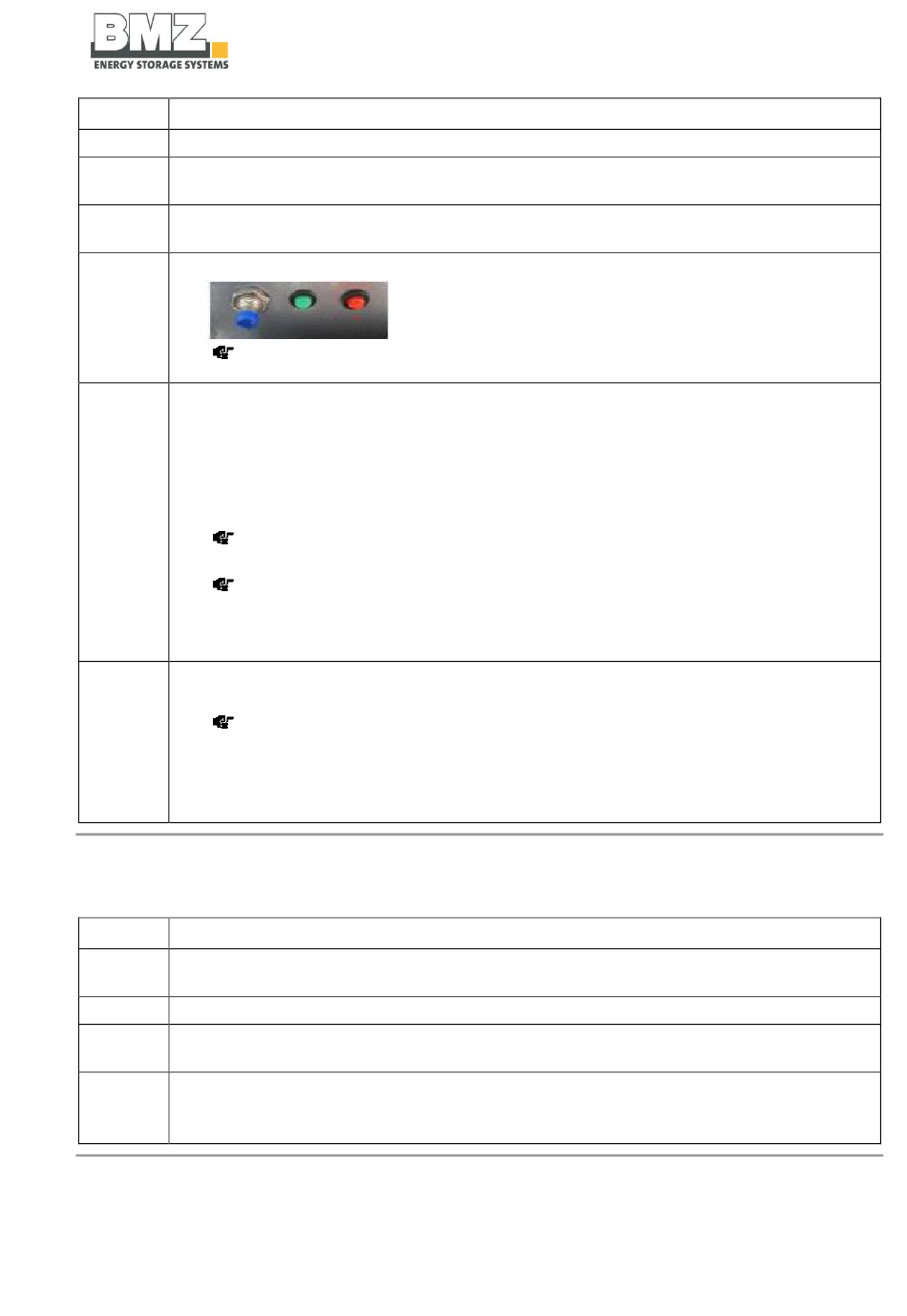

4
Betätigen Sie den Drucktaster durch kurzes (länger als 1 Sekunde) Drücken.
Es ist ein Klacken zu hören.
5 Prüfen Sie den LED Status des Batteriespeichersystems.
• Die grüne LED blinkt schnell (alle 100 ms): Der Vorladepfad ist aktiviert und lädt die
Kondensatoren des Wechselrichters. (Vorladedauer ist abhängig von Typ und Anzahl der
angeschlossenen Wechselrichter. Vorladedauer kann 30 Sekunden bis 2 Minute dauern)
• Beide LEDs blinken langsam (alle 1 s): Die Batterie ist aktiv und wartet auf Kommunikation
durch den Wechselrichter.
Nach 20 Minuten ohne Kommunikation zwischen Batterie und Wechselrichter schaltet sich
die Batterie automatisch ab.
Zusätzliche Informationen bezüglich der LED Blinkmuster finden Sie im Abschnitt
Kontrollleuchten,
Seite 73.
6 Schalten Sie den Batteriewechselrichter an.
• Grüne LED leuchtet dauerhaft
Im Falle einer nicht zustande kommenden Kommunikation des Batteriespeichersystems mit
dem Wechselrichter schaltet sich die Batterie nach 20 Minuten selbstständig aus, um
fehlerhafte Betriebszustände zu vermeiden. Im Fall einer nicht zustande kommenden
Kommunikation blinken beide LEDs im Sekunden-Takt.
Einschalten des Batteriespeichersystems per externer Spannungsquelle
Für den Startvorgang des Batteriespeichersystems gehen Sie wie folgt vor:
Schritt Beschreibung
1 Einschalten per externer Spannungsquelle ist nur möglich, wenn vorher kein Ausschalten per
Drucktaster (Drucktaster länger als 10 Sekunden am Stück drücken).
2 Legen Sie von außen eine externe Spannungsquelle größer 36Vdc an.
3 Die Batterie erkennt die externe Spannungsquelle automatisch und wechselt den Betriebszustand von
inaktiv in aktiv.
4 Falls ein ungültiges Einschalten eintritt, blinkt die grüne LED schnell (100ms Blinktakt)
Jetzt muss die Batterie mit normaler Einschaltsequenz (Drucktaster länger 1 Sekunde betätigen)
gestartet werden.
Ausschalten des Batteriespeichersystems per Tastendruck
Um das Batteriespeichersystem abzuschalten gehen Sie wie folgt vor:
Originalbetriebsanleitung ESS 7.0 | 9.00 | X | Z
Aufstellung, Montage und Erstinbetriebnahme
Dokument #30085 Version 1-10 Seite 41 von 90
