4.8.5 3-phasiger Betrieb des SMA Sunny Island an 4 Stück ESS Batterie
BMZ ESS Battery 1
battery mode „MASTER"
Device adress „1"
BMZ ESS Battery 2
battery mode „SLAVE"
Device adress „2"
BMZ ESS Battery 3
battery mode „SLAVE"
Device adress „3"
BMZ ESS Battery 4
battery mode „SLAVE"
Device adress „4"

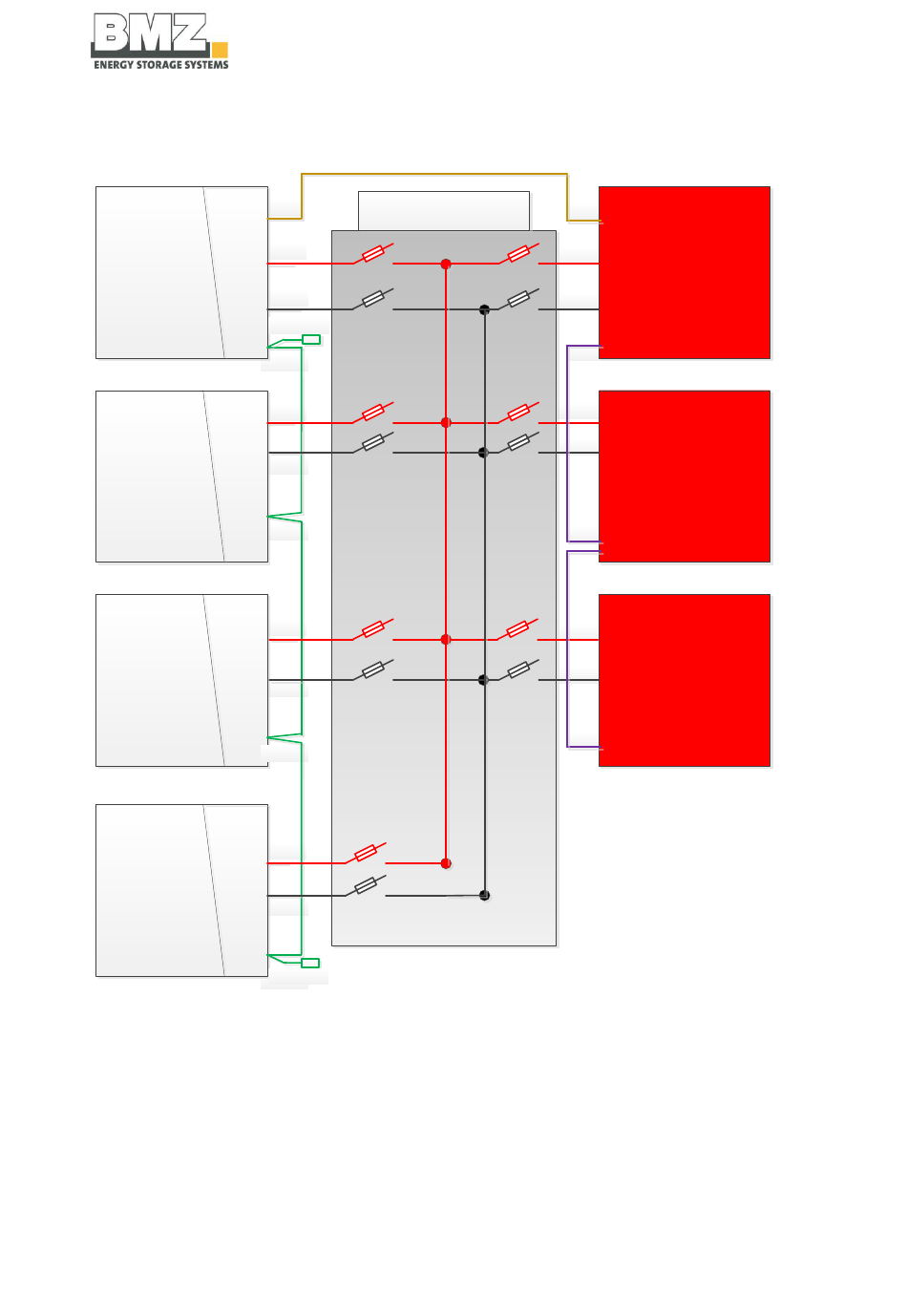

Abbildung 4-22: 3 Phasen Betrieb an 4 Stück ESS Batterie
Originalbetriebsanleitung ESS 7.0 | 9.00 | X | Z
BAT BREAKER 6er
CAN
PLUS
MINUS
RS485 terminating
resistor
Intern
PLUS
MINUS
Intern
PLUS
MINUS
Intern
PLUS
MINUS
RS485 terminating
Intern
resistor
Aufstellung, Montage und Erstinbetriebnahme
CAN
SMA Sunny Island
PLUS
MINUS
SYNC
PLUS
MINUS
SMA Sunny Island
SYNC
PLUS
SMA Sunny Island
MINUS
SYNC
