(für VWS/VWW 62/2, 82/2, 102/2 und VWS 63/2, 83/2, 103/2)
6
Anlaufstrombegrenzer anschließen
(für VWS/VWW 62/2, 82/2, 102/2
und VWS 63/2, 83/2, 103/2)
• Montieren Sie die Platine des Anlaufstrombegrenzers
in den Schaltkasten auf das Elektroinstallationsblech
(1), indem sie die Platine in die vorhandenen Halter
einklipsen.
Hinweis
h
Achten sie darauf, dass die Platine des Anlauf-
strombegrenzers richtig in den Haltern einge-
rastet ist!
1

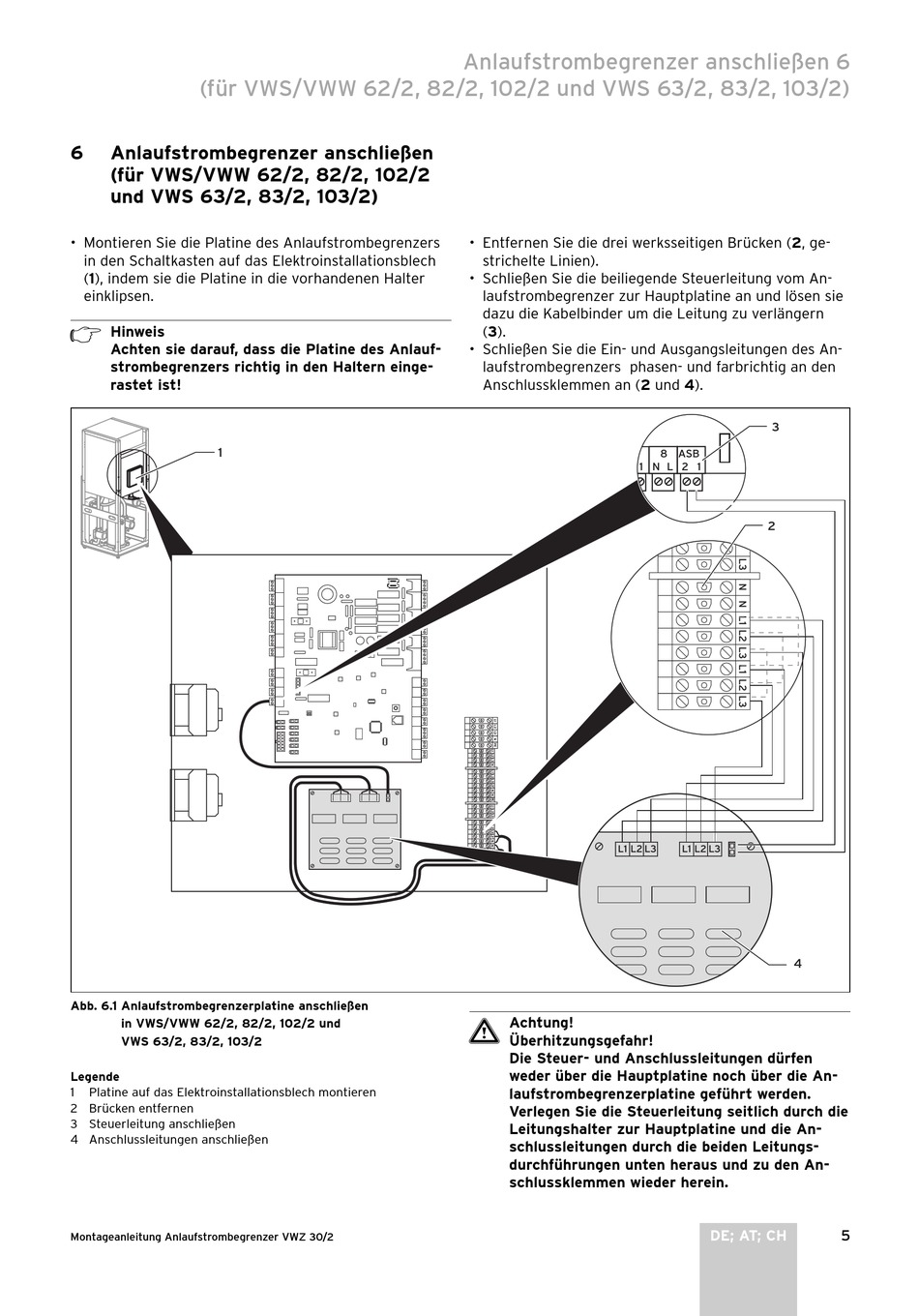

Abb. 6.1 Anlaufstrombegrenzerplatine anschließen
in VWS/VWW 62/2, 82/2, 102/2 und
VWS 63/2, 83/2, 103/2
Legende
1
Platine auf das Elektroinstallationsblech montieren
2 Brücken entfernen
3 Steuerleitung anschließen
4 Anschlussleitungen anschließen
Montageanleitung Anlaufstrombegrenzer VWZ 30/2
Anlaufstrombegrenzer anschließen 6
• Entfernen Sie die drei werksseitigen Brücken (2, ge-
strichelte Linien).
• Schließen Sie die beiliegende Steuerleitung vom An-
laufstrombegrenzer zur Hauptplatine an und lösen sie
dazu die Kabelbinder um die Leitung zu verlängern
(3).
• Schließen Sie die Ein- und Ausgangsleitungen des An-
laufstrombegrenzers phasen- und farbrichtig an den
Anschlussklemmen an (2 und 4).
L1 L2 L3
a
Achtung!
Überhitzungsgefahr!
Die Steuer- und Anschlussleitungen dürfen
weder über die Hauptplatine noch über die An-
laufstrombegrenzerplatine geführt werden.
Verlegen Sie die Steuerleitung seitlich durch die
Leitungshalter zur Hauptplatine und die An-
schlussleitungen durch die beiden Leitungs-
durchführungen unten heraus und zu den An-
schlussklemmen wieder herein.
3
8
ASB
1
N L 2 1
2
L1 L2 L3
4
DE; AT; CH
5
