5 Raccorder le limiteur de courant de démarrage (pour VWS/VWW 61/2,
81/2, 101/2, 141/2, 171/2)
5 Raccorder le limiteur de courant de
démarrage (pour VWS/VWW 61/2,
81/2, 101/2, 141/2, 171/2)
• Montez la platine du limiteur de courant de démarrage
sous la plaque d'installation électrique (1) en enclen-
chant la platine dans les supports prévus à cet effet.
h Remarque
Veillez à ce que la platine du limiteur de courant
de démarrage s'enclenche bien dans les sup-
ports !
L1 L2 L3 N PE
L3 N PE L1 L2 L3 N
A9-30-10 A12-30-10
1

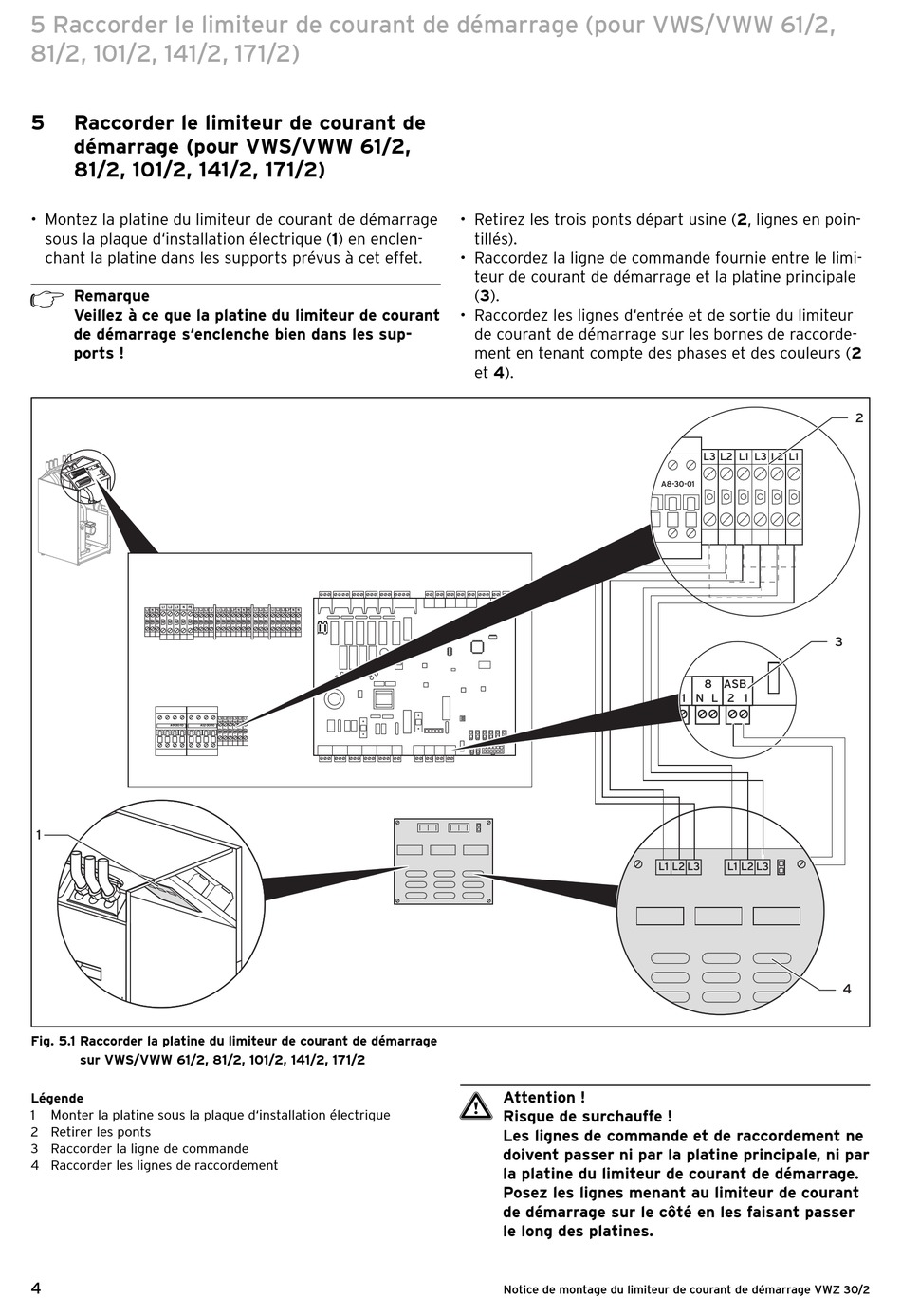

Fig. 5.1 Raccorder la platine du limiteur de courant de démarrage
sur VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2
Légende
1 Monter la platine sous la plaque d'installation électrique
2 Retirer les ponts
3 Raccorder la ligne de commande
4 Raccorder les lignes de raccordement
4
L1 L2 L3 L3' N N PE L1 L2 L3 L1 L2 L3 L3' N N
L3 L2 L1 L3 L2 L1
• Retirez les trois ponts départ usine (2, lignes en poin-
tillés).
• Raccordez la ligne de commande fournie entre le limi-
teur de courant de démarrage et la platine principale
(3).
• Raccordez les lignes d'entrée et de sortie du limiteur
de courant de démarrage sur les bornes de raccorde-
ment en tenant compte des phases et des couleurs (2
et 4).
a Attention !
Risque de surchauffe !
Les lignes de commande et de raccordement ne
doivent passer ni par la platine principale, ni par
la platine du limiteur de courant de démarrage.
Posez les lignes menant au limiteur de courant
de démarrage sur le côté en les faisant passer
le long des platines.
Notice de montage du limiteur de courant de démarrage VWZ 30/2
L3 L2 L1 L3 L2 L1
A8-30-01
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
2
3
4
