Collegamento del limitatore di corrente di avviamento (per VWL 7C/9C) 4
4 Collegamento del limitatore di
corrente di avviamento (per VWL
7C/9C)
• Montare la scheda elettronica del limitatore della cor-
rente di avviamento nella scatola comandi (1) sulla pia-
strina d'installazione elettrica, innestando la scheda in
basso nel supporto previsto e avvitandola in alto.
• Rimuovere i tre ponticelli collegati in fabbrica (2, linee
tratteggiate).
• Collegare il limitatore di corrente alla scheda principa-
le con il cavo di comando in dotazione (3 e 4).
1 L3 N PE L3 L3 N N N N N PE L3 L3 L3 PE PE L2 L L L L 1 L1 L2 L2 L2 L2 L1 L2 L3 L3' L3 3 L3 L3 3 ' 3' L3 L3 L3 L3 N N N N N N N N N N PE N N PE PE PE L2 2 2 L L 3 L1 L2 L3 N L1 L1 L1 L1 L2 L3 3 3 N N N L1 L2 L3 L1 L1 L1 L1 L2 L2 2 2 L3 L3 L1 L1 L1 L1 L2 L1 L2 L3 PE L3 L2 L2 L3 L3 L3 PE L2 L3 PE PE L2 L2 L2 L2 2 L1 L1 L1 L1 1 1 2 2 L3 L3 3 3 L3 L3 PE PE PE N PE PE N N N N N N
A9-30-10 A9-30-10 A12-30-10 0 A12-30-10
A9-30-10

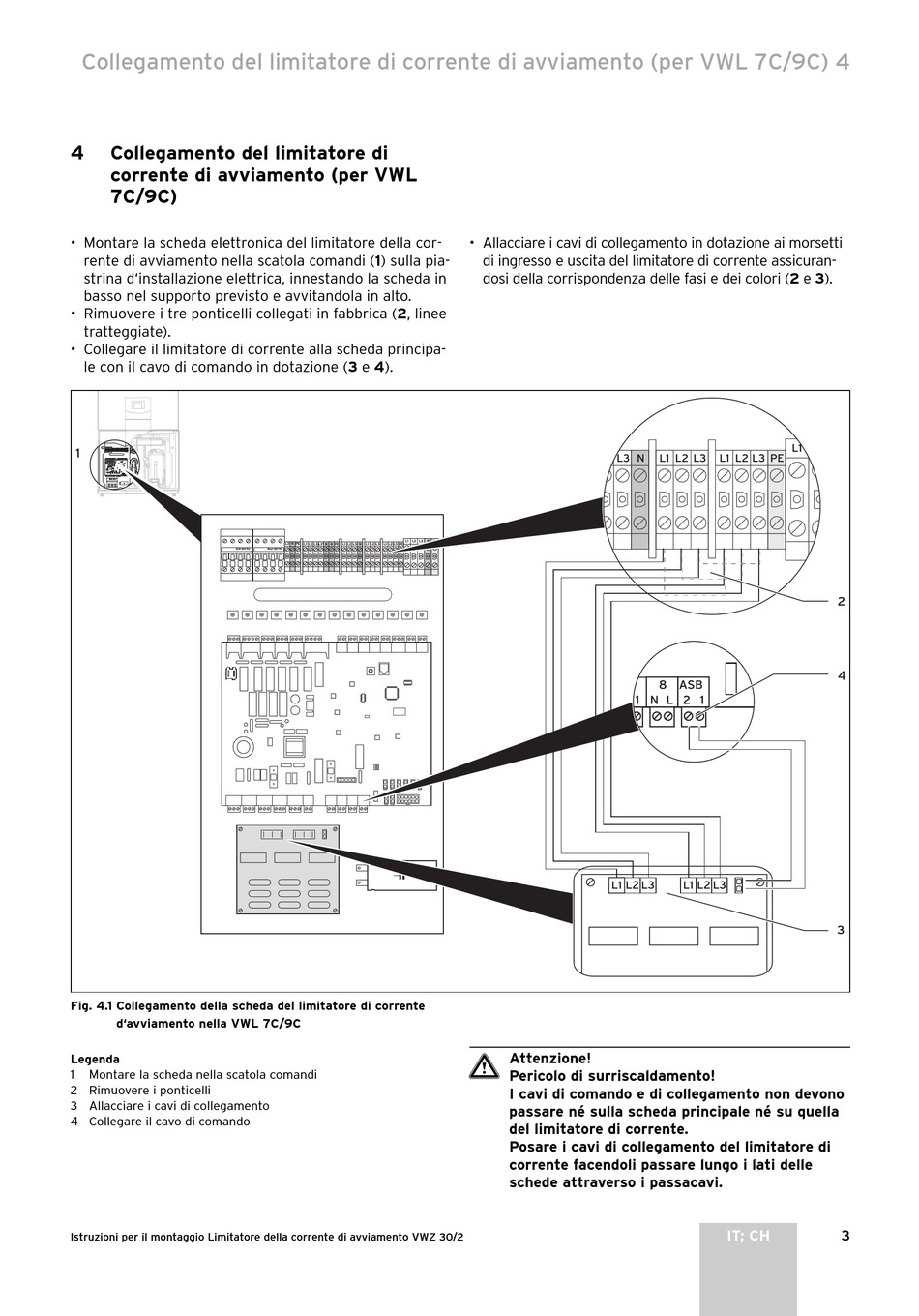

Fig. 4.1 Collegamento della scheda del limitatore di corrente
d'avviamento nella VWL 7C/9C
Legenda
1 Montare la scheda nella scatola comandi
2 Rimuovere i ponticelli
3 Allacciare i cavi di collegamento
4 Collegare il cavo di comando
Istruzioni per il montaggio Limitatore della corrente di avviamento VWZ 30/2
L1 L2 L3 N PE
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
• Allacciare i cavi di collegamento in dotazione ai morsetti
di ingresso e uscita del limitatore di corrente assicuran-
dosi della corrispondenza delle fasi e dei colori (2 e 3).
L2 L3 N
1
L1 L2 L3
a Attenzione!
Pericolo di surriscaldamento!
I cavi di comando e di collegamento non devono
passare né sulla scheda principale né su quella
del limitatore di corrente.
Posare i cavi di collegamento del limitatore di
corrente facendoli passare lungo i lati delle
schede attraverso i passacavi.
L1 L
L1 L2 L3 L1 L2 L3 PE
8 ASB
N L 2 1
L1 L2 L3
