4 Aanloopstroombegrenzer aansluiten
(voor VWL 7C/9C)
• Monteer de printplaat van de aanloopstroombegrenzer
in de schakelkast (1) op de plaat van de elektrische in-
stallatie door de printplaat onderaan in de aanwezige
houder te klippen en bovenaan vast te schroeven.
• Verwijder de drie bij levering aanwezige bruggen (2,
onderbroken lijnen).
• Sluit de meegeleverde besturingsleiding van de aan-
loopstroombegrenzer naar de hoofdprintplaat aan (3
en 4).
• Sluit de in- en uitgangsklemmen van de aanloop-
stroombegrenzer met de meegeleverde aansluitleidin-
gen in correcte fase en kleur aan (2 en 3).
1 L3 L3 L3 L3 L3 N PE L3 N N N N N PE PE PE L2 L2 L2 L L L L 1 L1 L2 L1 L2 L2 L3 L3' L3 3 L3 L3 3 ' 3' L3 L3 L3 L3 N N N N N N N N N N PE N N PE PE PE L1 L2 L3 N L2 2 2 L L 3 L1 L1 L1 L1 L2 L3 3 3 N N N L1 L2 L3 L1 L1 L1 L1 L2 L2 2 2 L3 L3 L1 L1 L1 L1 L2 L1 L2 L3 PE L3 L2 L2 L3 L3 PE L3 L2 L3 PE PE L2 L1 2 L2 L2 2 2 L1 L1 L1 1 1 L2 L3 L3 3 3 L3 L3 PE PE PE N PE PE N N N N N N
A9-30-10 A9-30-10 A12-30-10 0 A12-30-10
A9-30-10

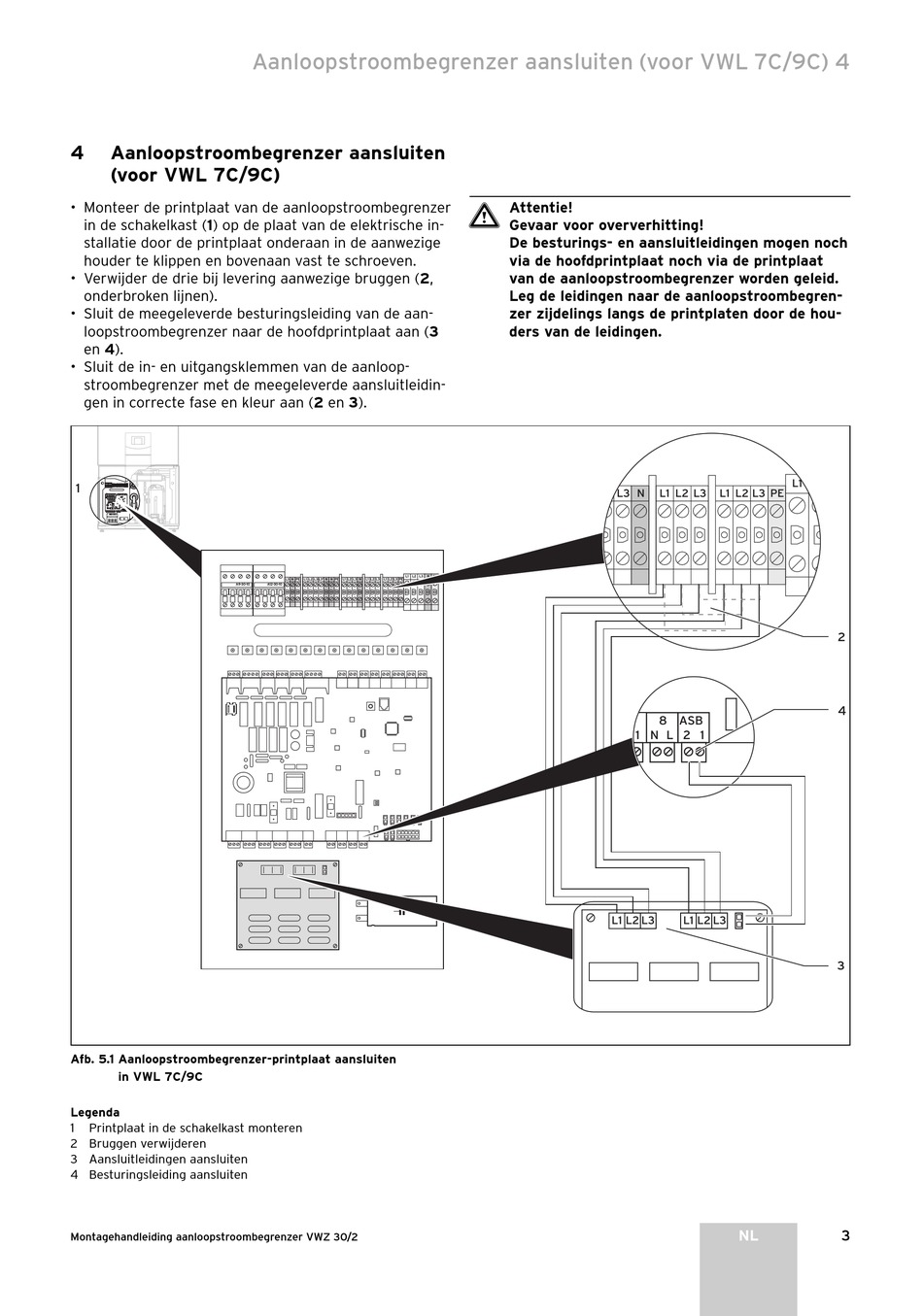

Afb. 5.1 Aanloopstroombegrenzer-printplaat aansluiten
in VWL 7C/9C
Legenda
1 Printplaat in de schakelkast monteren
2 Bruggen verwijderen
3 Aansluitleidingen aansluiten
4 Besturingsleiding aansluiten
Montagehandleiding aanloopstroombegrenzer VWZ 30/2
Aanloopstroombegrenzer aansluiten (voor VWL 7C/9C) 4
L1 L2 L3 N
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
a Attentie!
Gevaar voor oververhitting!
De besturings- en aansluitleidingen mogen noch
via de hoofdprintplaat noch via de printplaat
van de aanloopstroombegrenzer worden geleid.
Leg de leidingen naar de aanloopstroombegren-
zer zijdelings langs de printplaten door de hou-
ders van de leidingen.
