(per VWS/VWW 62/2, 82/2, 102/2 e VWS 63/2, 83/2, 103/2)
6
Collegamento del limitatore di cor-
rente di avviamento (per VWS/VWW
62/2, 82/2, 102/2 e VWS 63/2,
83/2, 103/2)
• Montare la scheda elettronica del limitatore di corren-
te di avviamento nella scatola comandi sulla piastrina
d'installazione elettrica (1), innestando la scheda nelle
clip previste.
1

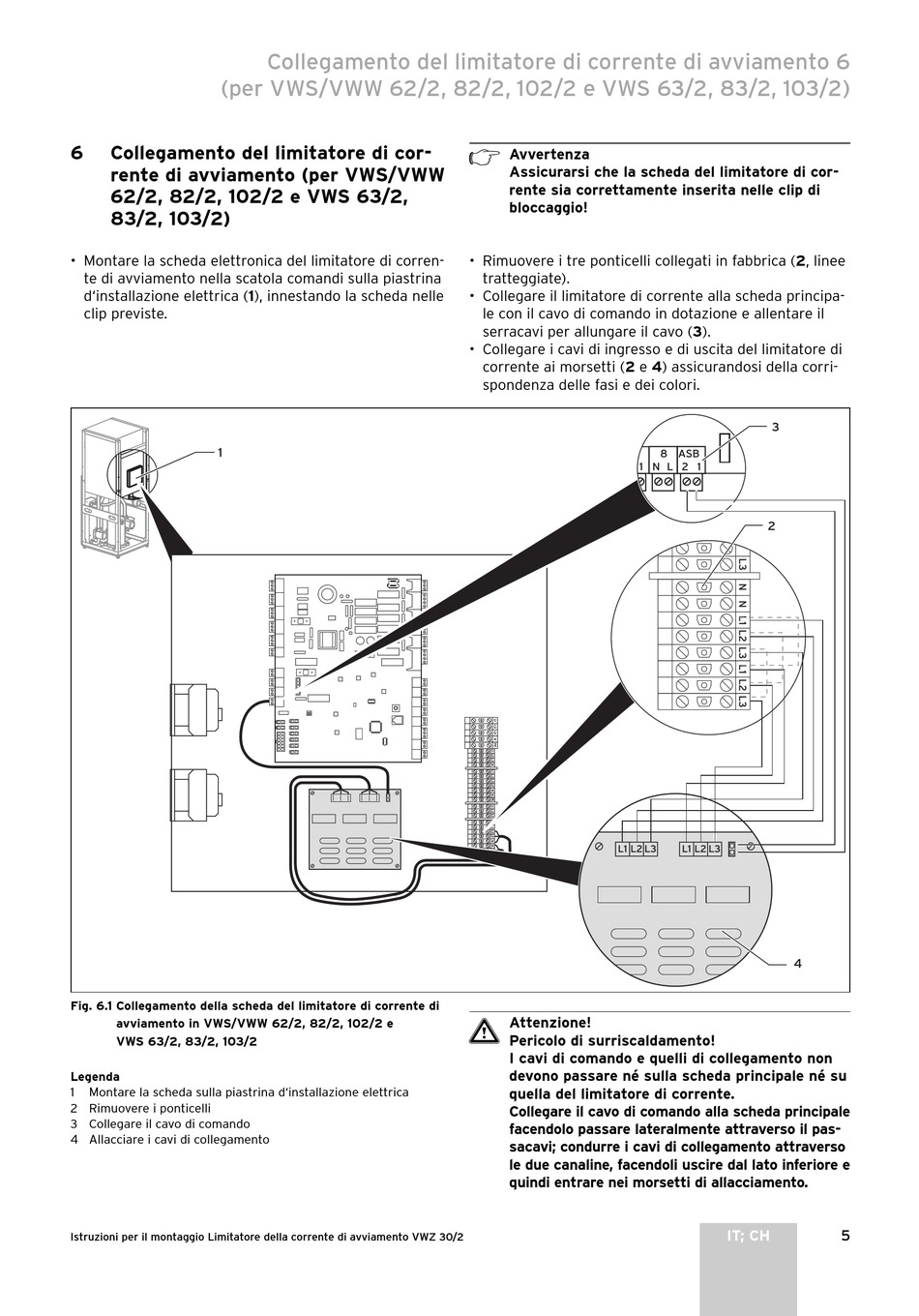

Fig. 6.1 Collegamento della scheda del limitatore di corrente di
avviamento in VWS/VWW 62/2, 82/2, 102/2 e
VWS 63/2, 83/2, 103/2
Legenda
1
Montare la scheda sulla piastrina d'installazione elettrica
2 Rimuovere i ponticelli
3 Collegare il cavo di comando
4 Allacciare i cavi di collegamento
Istruzioni per il montaggio Limitatore della corrente di avviamento VWZ 30/2
Collegamento del limitatore di corrente di avviamento 6
Avvertenza
h
Assicurarsi che la scheda del limitatore di cor-
rente sia correttamente inserita nelle clip di
bloccaggio!
• Rimuovere i tre ponticelli collegati in fabbrica (2, linee
tratteggiate).
• Collegare il limitatore di corrente alla scheda principa-
le con il cavo di comando in dotazione e allentare il
serracavi per allungare il cavo (3).
• Collegare i cavi di ingresso e di uscita del limitatore di
corrente ai morsetti (2 e 4) assicurandosi della corri-
spondenza delle fasi e dei colori.
1
L1 L2 L3
a
Attenzione!
Pericolo di surriscaldamento!
I cavi di comando e quelli di collegamento non
devono passare né sulla scheda principale né su
quella del limitatore di corrente.
Collegare il cavo di comando alla scheda principale
facendolo passare lateralmente attraverso il pas-
sacavi; condurre i cavi di collegamento attraverso
le due canaline, facendoli uscire dal lato inferiore e
quindi entrare nei morsetti di allacciamento.
3
8
ASB
N L 2 1
2
L1 L2 L3
4
IT; CH
