(pour VWS/VWW 62/2, 82/2, 102/2 et VWS 63/2, 83/2, 103/2)
6 Raccorder le limiteur de courant de
démarrage (pour VWS/VWW 62/2,
82/2, 102/2 et VWS 63/2, 83/2,
103/2)
• Dans le boîtier de commande, montez la platine du li-
miteur de courant de démarrage sur la plaque d'instal-
lation électrique (1) en enclenchant la platine dans les
supports prévus à cet effet.
• Retirez les trois ponts départ usine (2, lignes en poin-
tillés).
1

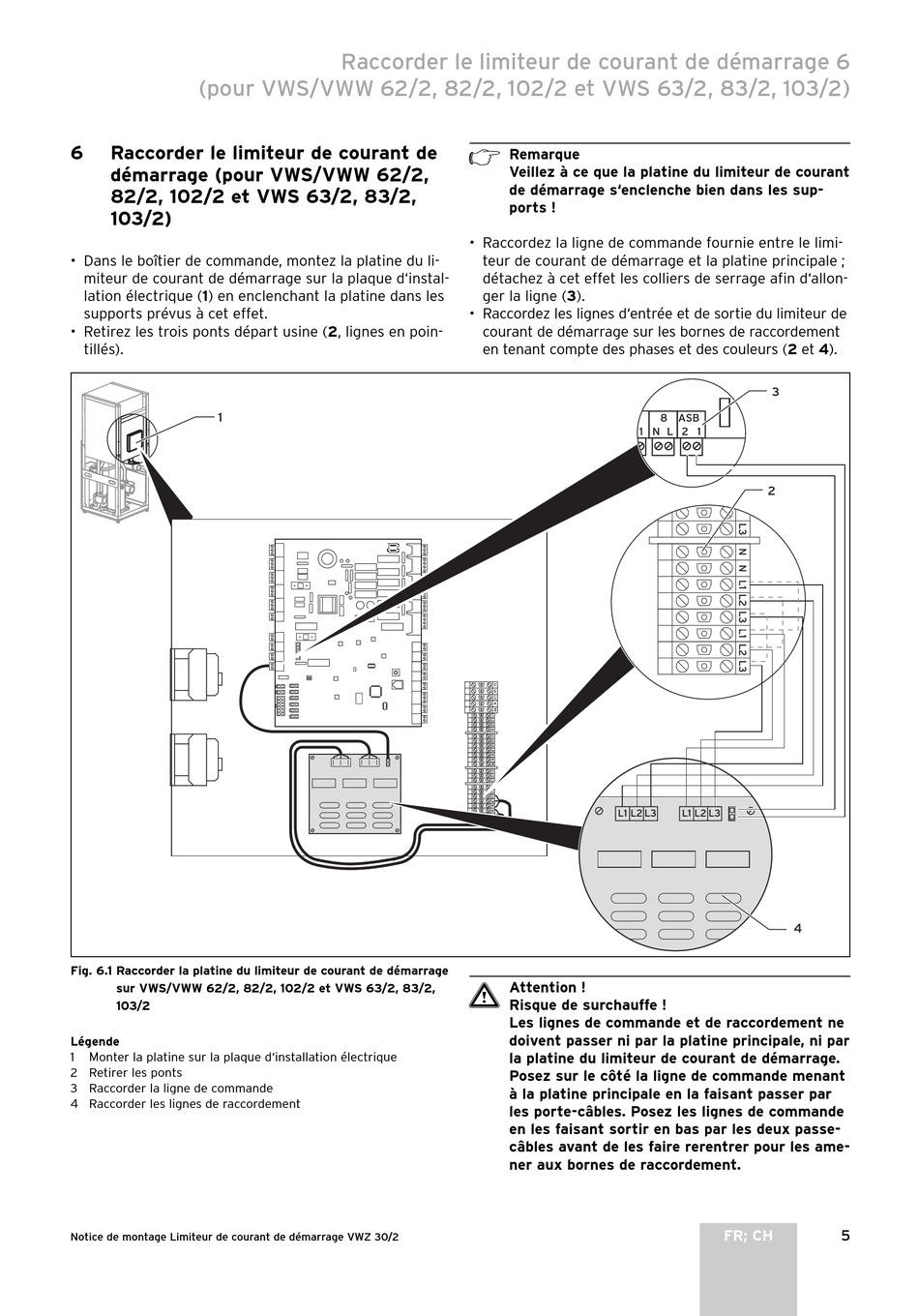

Fig. 6.1 Raccorder la platine du limiteur de courant de démar rage
sur VWS/VWW 62/2, 82/2, 102/2 et VWS 63/2, 83/2,
103/2
Légende
1 Monter la platine sur la plaque d'installation électrique
2 Retirer les ponts
3 Raccorder la ligne de commande
4 Raccorder les lignes de raccordement
Notice de montage Limiteur de courant de démarrage VWZ 30/2
Raccorder le limiteur de courant de démarrage 6
Remarque
h
Veillez à ce que la platine du limiteur de courant
de démarrage s'enclenche bien dans les sup-
ports !
• Raccordez la ligne de commande fournie entre le limi-
teur de courant de démarrage et la platine principale ;
détachez à cet effet les colliers de serrage afin d'allon-
ger la ligne (3).
• Raccordez les lignes d'entrée et de sortie du limiteur de
courant de démarrage sur les bornes de raccordement
en tenant compte des phases et des couleurs (2 et 4).
a Attention !
Risque de surchauffe !
Les lignes de commande et de raccordement ne
doivent passer ni par la platine principale, ni par
la platine du limiteur de courant de démarrage.
Posez sur le côté la ligne de commande menant
à la platine principale en la faisant passer par
les porte-câbles. Posez les lignes de commande
en les faisant sortir en bas par les deux passe-
câbles avant de les faire rerentrer pour les ame-
ner aux bornes de raccordement.
3
8 ASB
1 N L 2 1
2
L1 L2 L3 L1 L2 L3
