5 Anlaufstrombegrenzer anschließen
(für VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2)
5 Anlaufstrombegrenzer anschließen
(für VWS/VWW 61/2, 81/2, 101/2,
141/2, 171/2)
• Montieren Sie die Platine des Anlaufstrombegrenzers
unter das Elektroinstallationsblech (1), indem sie die
Platine in die vorhandenen Halter einklipsen.
h Hinweis
Achten sie darauf, dass die Platine des Anlauf-
strombegrenzers richtig in den Haltern einge-
rastet ist!
L1 L2 L3 N PE
L3 N PE L1 L2 L3 N
A9-30-10 A12-30-10
1

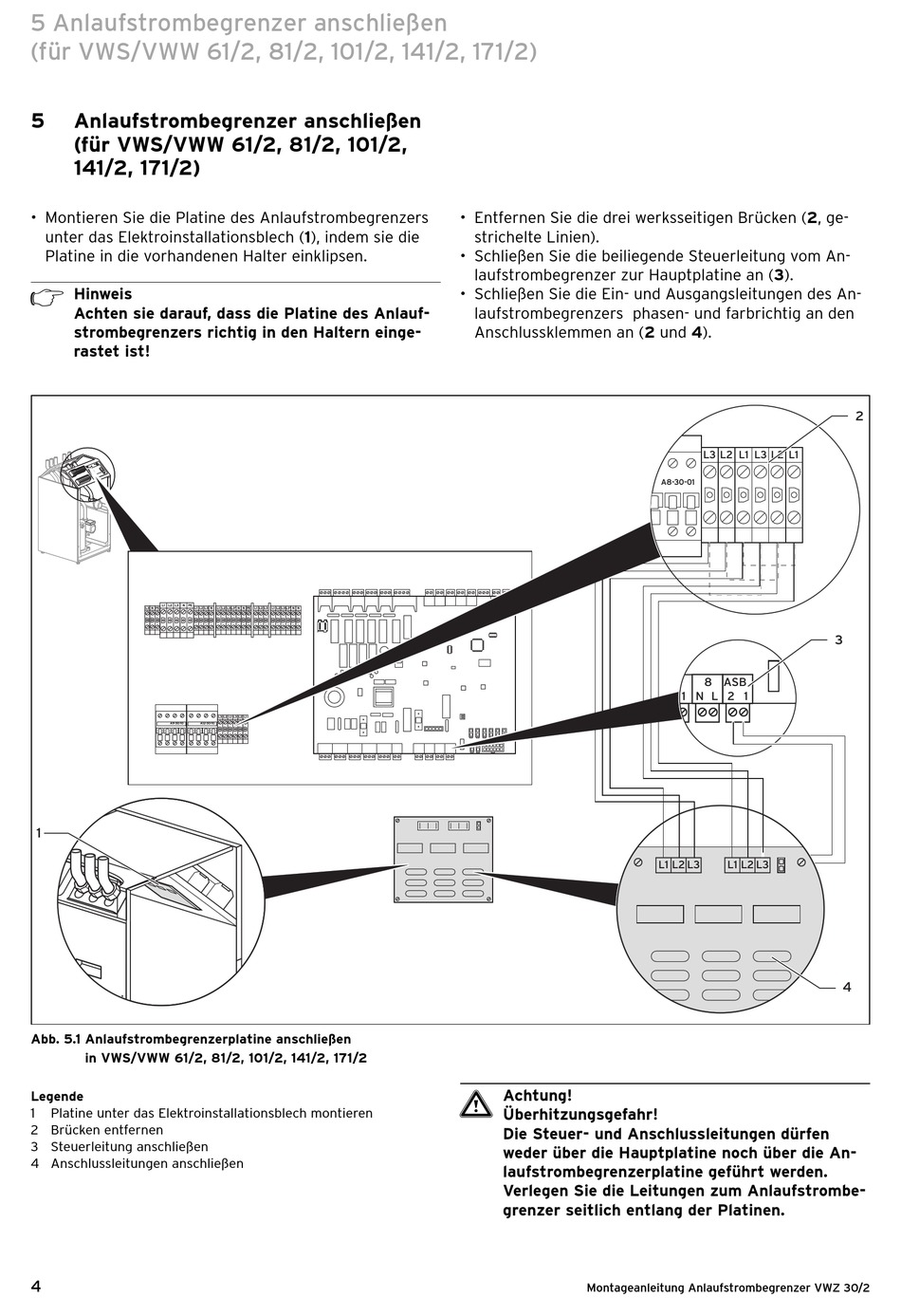

Abb. 5.1 Anlaufstrombegrenzerplatine anschließen
in VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2
Legende
1 Platine unter das Elektroinstallationsblech montieren
2 Brücken entfernen
3 Steuerleitung anschließen
4 Anschlussleitungen anschließen
4
L1 L2 L3 L3' N N PE L1 L2 L3 L1 L2 L3 L3' N N
L3 L2 L1 L3 L2 L1
• Entfernen Sie die drei werksseitigen Brücken (2, ge-
strichelte Linien).
• Schließen Sie die beiliegende Steuerleitung vom An-
laufstrombegrenzer zur Hauptplatine an (3).
• Schließen Sie die Ein- und Ausgangsleitungen des An-
laufstrombegrenzers phasen- und farbrichtig an den
Anschlussklemmen an (2 und 4).
a Achtung!
Überhitzungsgefahr!
Die Steuer- und Anschlussleitungen dürfen
weder über die Hauptplatine noch über die An-
laufstrombegrenzerplatine geführt werden.
Verlegen Sie die Leitungen zum Anlaufstrombe-
grenzer seitlich entlang der Platinen.
Montageanleitung Anlaufstrombegrenzer VWZ 30/2
L3 L2 L1 L3 L2 L1
A8-30-01
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
2
3
4
