Entlüftung
Der Abluftanschluss darf nicht eingeschränkt
werden. Eine übermäßige Einschränkung des
Abluftanschlusses kann zu einem fehlerhaften
Pumpenbetrieb führen. Im Falle eines
Membranrisses kann die gepumpte Flüssigkeit
durch den Dämpfer entweichen. Um dies zu
verhindern, muss die Abluft an einen sicheren,
separaten Bereich abgeleitet werden.
Saugleitung
1. Direkt vor der Pumpe muss ein Absperrventil
eingebaut werden, um die Pumpe zu Wartungs-
und Installationszwecken vom System trennen
zu können.
2. Verwenden Sie immer ein flexibles
Anschlussstück, um die Ausbreitung von
Vibrationen in das Rohrleitungssystem zu
vermeiden.
3. Verwenden Sie eine Saugleitung, die
Vakuumbelastungen standhalten kann.
Beim Pumpvorgang wird ein Vakuum an der
Ansaugseite der Pumpe erzeugt.
4. Der Innendurchmesser des Schlauchs muss
dem Durchmesser des Pumpenanschlusses
entsprechen.
5. Wenn der Eingangsdruck der Pumpe mehr
als 25 % des Arbeitsausgangsdrucks beträgt,
schließen die Kugelhähne nicht schnell genug,
was zu einem ineffizienten Pumpenbetrieb führt
und Lärm verursachen kann.
6. Ein Eingangsdruck von mehr als 1 bar (15 PSI)
führt zu einer verringerten Lebensdauer der
Membran.
Ausgangsleitung
1. Direkt nach der Pumpe muss ein Absperrventil
eingebaut werden, um die Pumpe zu Wartungs-
und Installationszwecken vom System trennen
zu können. Installieren Sie ein Ablassventil, um
den Druck in der Pumpe abzubauen, bevor Sie
Wartungsarbeiten an der Pumpe vornehmen.
2. Verwenden Sie immer ein flexibles
Anschlussstück, um die Ausbreitung von
Vibrationen in das Rohrleitungssystem zu
vermeiden.
Flüssigkeitseinlass- und
-auslassanschlüsse
Bei Pumpen der VA-C-Serie sind die Saug- und
Druckanschlüsse in den Mittelblock integriert.
Die Saugverbindung verläuft horizontal, die
Druckverbindung vertikal. Beachten Sie
diese Konfiguration, da sie die einzige gültige
Konfiguration für einen korrekten Pumpenbetrieb
ist.
Ansaugung
Hinweise zum Einbau
1. VA-C-Pumpen müssen lastfrei eingebaut
werden, um Schäden an den Pumpen und/oder
der Anlage zu verhindern.
2. VA-C-Pumpen werden mit Blindstopfen
geliefert, um zu verhindern, dass Staub oder
sonstige Substanzen in die Pumpe gelangen.
Diese Stopfen sind vor dem Einbau der Pumpe
herauszuziehen!
3. UV-Strahlung kann Polyethylen beschädigen.
Berücksichtigen Sie dies beim Einbau von VA-C-
Pumpen aus leitfähigem PE.
4. Die in VA-C-Pumpen integrierten Ventile wurden
nach strengen Toleranzvorgaben gefertigt. Sie
dürfen nur mit reiner, trockener und ölfreier
Druckluft betrieben werden. Wenn die Qualität
der Druckluft am Installationsort der Pumpe
nicht optimal ist, kann ein optionaler Trockner
und/oder Wasserabscheider eingebaut werden.
Weitere Informationen erhalten Sie von Ihrem
Händler.
VERDERAIR_VA-C manual_rev2_2020_DE_(de) | 17.06.2021
Auslass

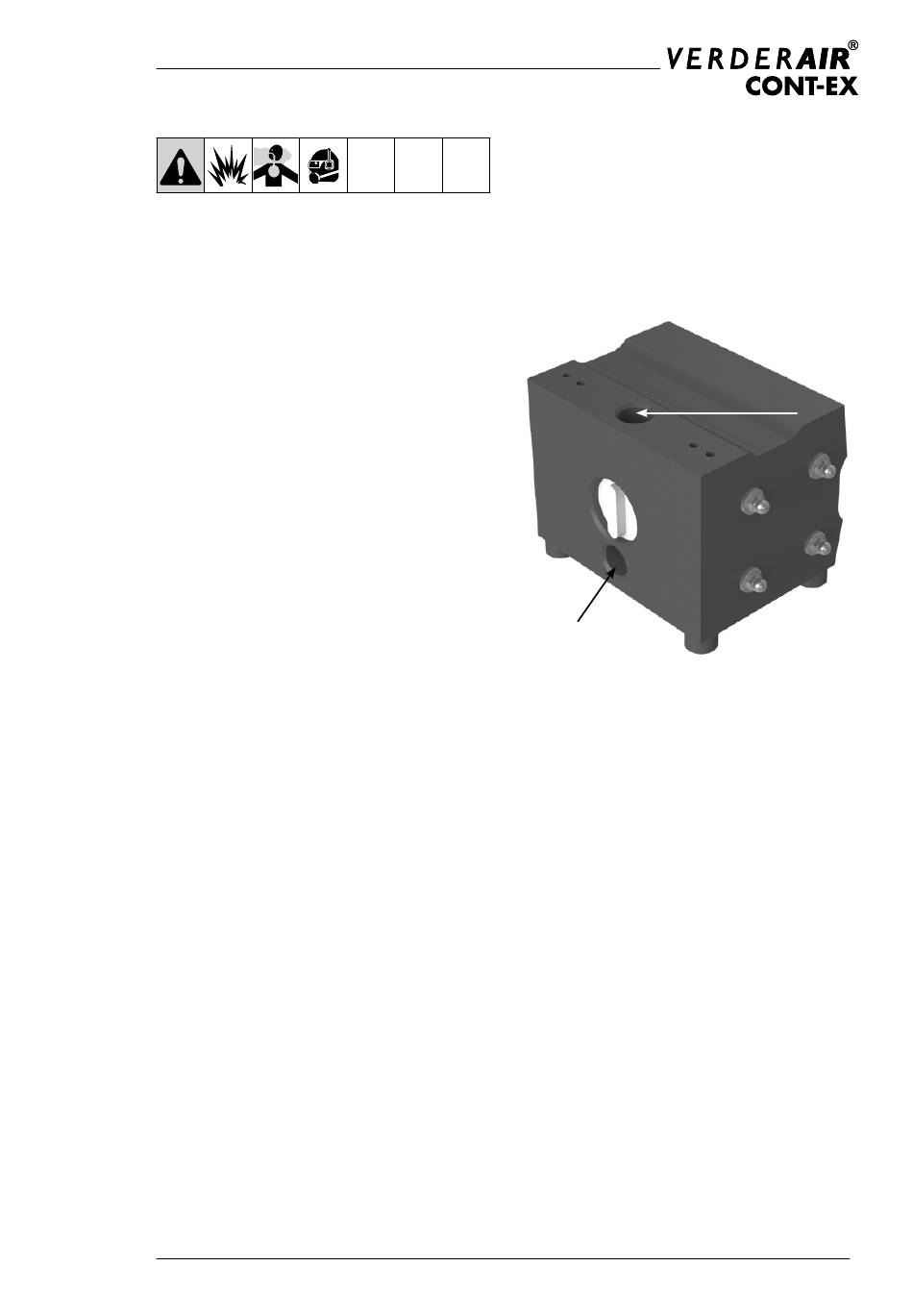

Abbildung 2
