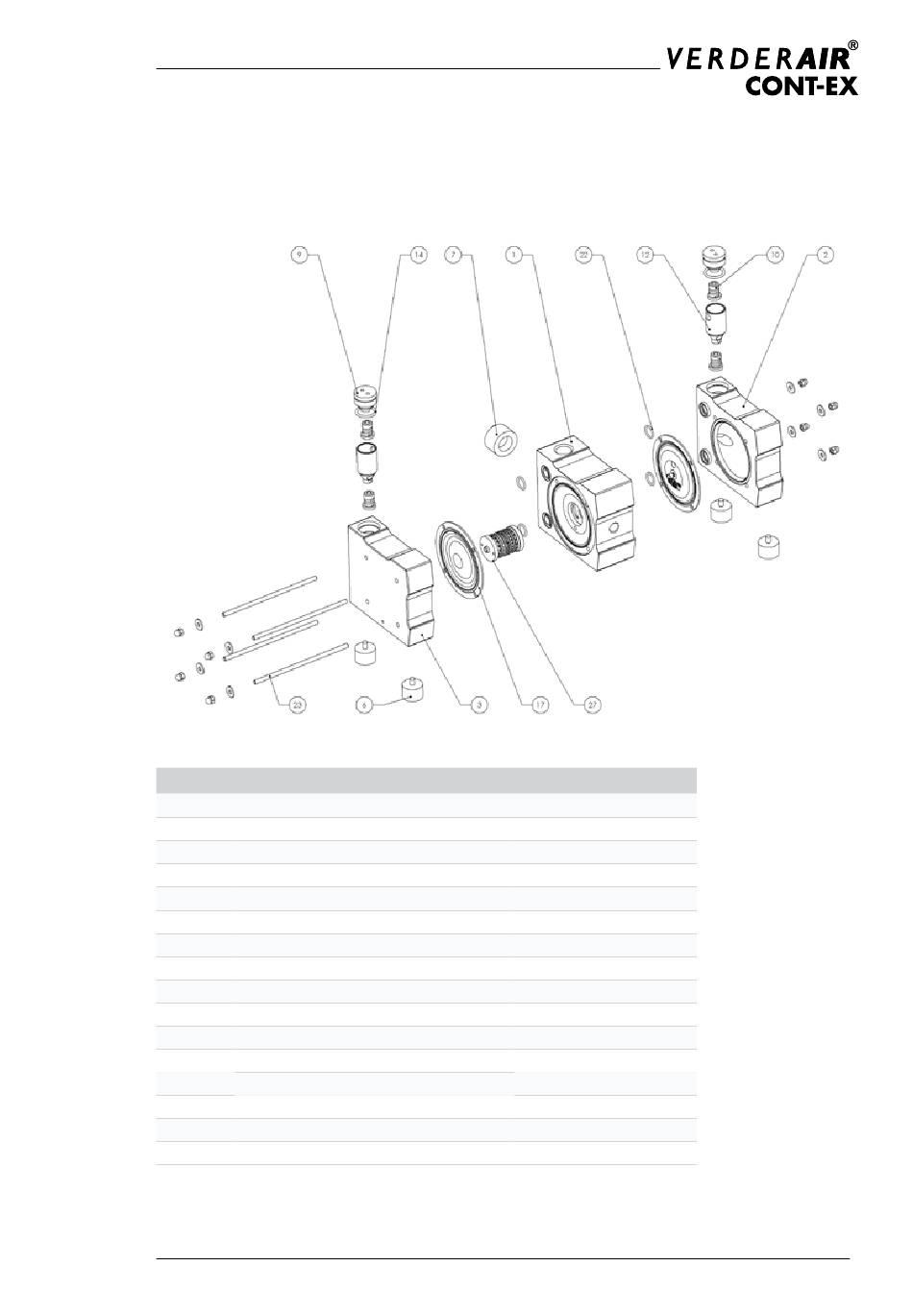

EXPLOSIONSZEICHNUNGEN
OPTION VA-C10 SV und VA-C20 SV
POS. BESCHREIBUNG
1 MITTELGEHÄUSE PE-C
2 SEITENABDECKUNG RECHTS PE-C
3 SEITENABDECKUNG LINKS PE-C
6 STOSSDÄMPFER
7 DÄMPFER
9 VENTILSTOPFEN PE-C SV
10 FEDERVENTIL PTFE
12 VENTILSITZ PE-C SV
14 DICHTUNG, KAPS. STOPFENSATZ
14 DICHTUNG EPDM STOPFENSATZ
17 MEMBRAN EPDM
17 MEMBRAN PTFE
22 DICHTUNG, GEHÄUSE, KAPS. SATZ
22 DICHTUNG, GEHÄUSE, EPDM SATZ
23 MONTAGESTIFTSATZ
27 LUFTVENTIL
BENÖTIGTE MENGE
1
1
1
4
1
2
4
2
1
1
2
2
1
1
4
1
