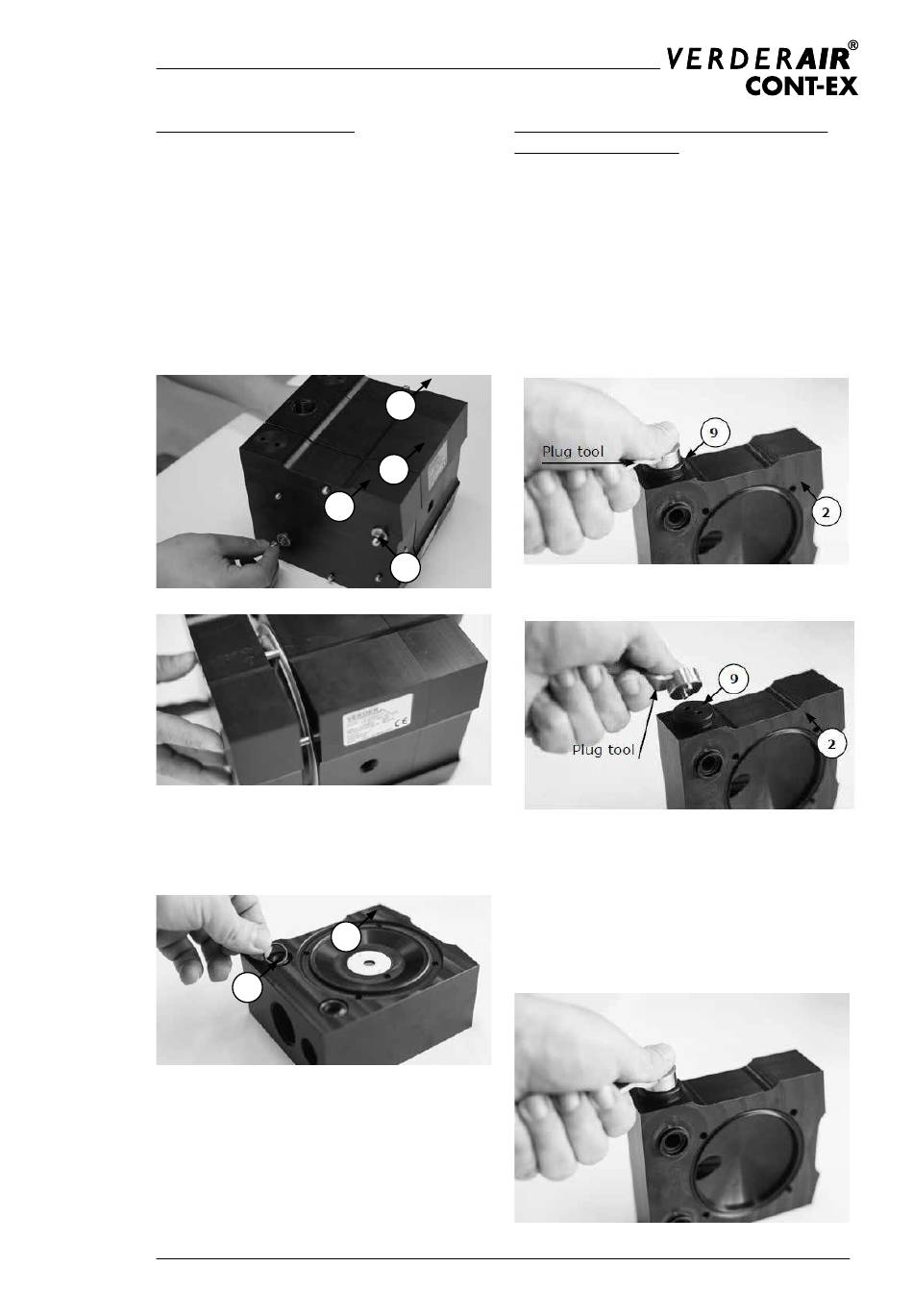

Zerlegen der Abdeckungen
Lösen Sie die Schrauben an den
Montagestiften (23) einseitig mithilfe
eines Steckschlüssels (siehe Abbildung 4).
Entfernen Sie die Scheiben und dann die
Seitenabdeckung (02-03). Achten Sie darauf,
die Dichtungsflächen, die mit der Membran
in Kontakt kommen, nicht zu beschädigen.
Entfernen Sie die Montagestifte von der
anderen Seite und entfernen Sie dann die
zweite Seitenabdeckung.
Entfernen Sie den Dämpfer und
die Gehäusedichtungen (22) (siehe
Abbildung 5).
22
2
1
3
23
Abbildung 4
1
Abbildung 5
VERDERAIR_VA-C manual_rev2_2020_DE_(de) | 17.06.2021
Zerlegen der Ventilsitze oder Ventilkugeln
(oder Flaschenventile)
Um Zugang zum Ventilsitz zu erhalten,
müssen Sie zunächst die Seitenabdeckungen
der Pumpe entfernen. Lösen Sie den
Flüssigkeitsstopfen (09) oben auf der
Seitenabdeckung (02-03) mithilfe des
Spezialwerkzeugs (siehe Abbildung 6 und 7).
Entfernen Sie den Flüssigkeitsstopfen, und
bauen Sie das Ventil aus.
Stecken Sie einen Schraubendreher in die
Flüssigkeitsdurchflussöffnung des Seitenteils
und drücken Sie den Sitz leicht nach oben,
um ihn zu entfernen. Nehmen Sie das zweite
Ventil heraus. Siehe Abbildung 8.
Abbildung 6
Abbildung 7
Abbildung 8
12
