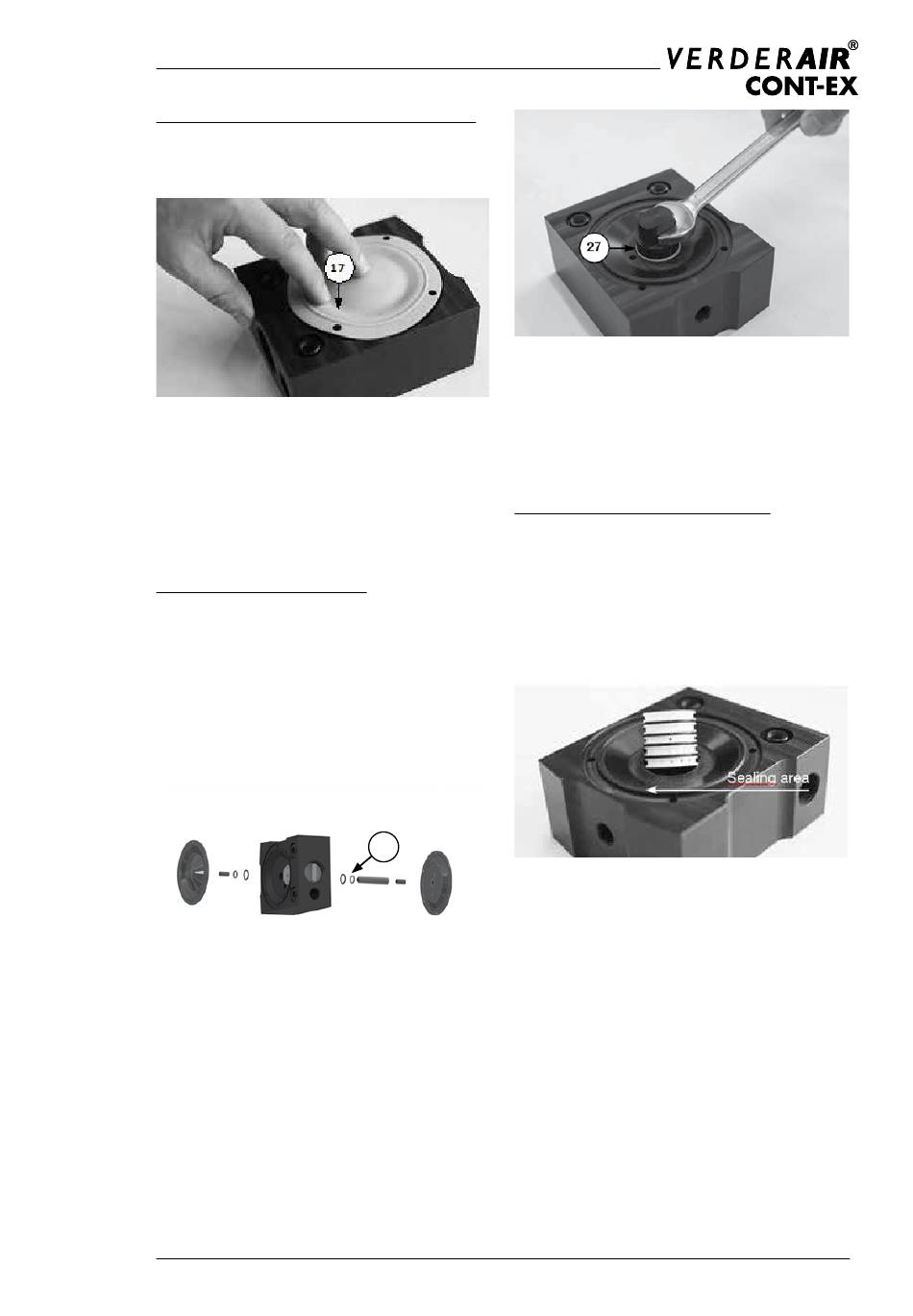

Ausbau der Membranen und Membranwelle.
Schrauben Sie eine Membran (17) (linksdre-
hend) von der Membranwelle (19*) ab.
Ziehen Sie die Membranwelle (19*) zusam-
men mit der zweiten Membran aus dem
Mittelgehäuse (01). Lösen Sie die zweite
Membran von der Welle.
* Bei den Modellen VA-C10 und VA-C20 ist die
Welle Teil des Luftventils (27).
Zerlegen des Mittelgehäuses
Gilt für die Modelle VA-C50 und VA-C130
(nicht für VA-C10 und VA-C20). Entfernen
Sie vorsichtig die Membranwellenlager
und Dichtungen (20) aus ihren Nuten im Mit-
telgehäuse. (Lager und Dichtungen müssen
nach ihrem Ausbau ausgetauscht werden!)
Achten Sie darauf, die Kanten der Nuten
nicht zu beschädigen (siehe Abbildung 10).
Lösen Sie den Dämpfer (07).
Lösen Sie beide Endkappen des Luftventils
(27) mithilfe des Spezialwerkzeugs (siehe
Abbildung 11).
Schieben Sie das Hauptventil und die Luft-
ventilwelle (keine Luftventilwelle bei VA-C10
und VA-C20) heraus. Schieben Sie das Luft-
ventilgehäuse heraus.
Zusammenbau
Bitte prüfen Sie alle Teile auf mögliche
Schäden, bevor Sie mit deren Zusammenbau
Abbildung 9
beginnen. Besonders der Dichtungsbereich
der Membranen muss frei von Kratzern sein
(siehe Abbildung 12).
Zusammenbau des Mittelgehäuses
Entfernen Sie die Endkappen, das Hauptven-
til und die Luftventilwelle aus dem Luftventil
(27). Schrauben Sie eine der Endkappen
mithilfe des Spezialwerkzeugs in das Mittel-
gehäuse (01), bis sie bündig anliegt (siehe
Abbildung 11). Setzen Sie eine der sechs
Luftventilgehäuse-Dichtungen (27) in die
Endkappe ein.
20
Schieben Sie das Luftventilgehäuse in das
Mittelgehäuse, bis es an der Endkappe
anschlägt. Achten Sie darauf, dass die vier
Dichtungen des Luftventilgehäuses nicht ver-
rutschen. Schieben Sie das Hauptventil und
Abbildung 10
die Luftventilwelle (keine Luftventilwelle bei
VA-C10 und VA-C20) in das Mittelgehäuse.
Setzen Sie die letzte Luftventilgehäuse-Dich-
tung obenauf, und schrauben Sie die zweite
Endkappe mithilfe des Spezialwerkzeugs in
das Mittelgehäuse ein, bis sie bündig anliegt
(siehe Abbildung 11).
Schrauben Sie den Mittelgehäusestopfen
(04) in den unteren Anschluss (bei Stan-
dardpumpen) des Mittelgehäuses (01).
Schrauben Sie den Dämpfer (07) in das
Mittelgehäuse ein.>>
VERDERAIR_VA-C manual_rev2_2020_DE_(de) | 17.06.2021
Abbildung 11
Abbildung 12
