Bedienungsanleitung

Das Gerät kann über das Displaymodul sowie das HART-Protokoll parametriert werden.
Im Folgenden wird die Bedienung und Parametrierung des Gerätes mittels Displaymodul
beschrieben.
Eine Übersicht über die Menüstruktur finden Sie auf der letzten Seite dieses Dokumentes.
6.1

Grundlagen des Bedienkonzeptes

Das Displaymodul besteht
Dot-Matrix Display mit 80x128 Pixeln sowie
einem 4-Tasten Bedienfeld.
Die vier Tasten unterhalb des Displays er-
lauben eine intuitive Bedienung des Gerä-
tes. Die Grundfunktionen der Tasten sind in
allen Betriebsmodi gleich.
Wenn Sie die Auf- oder Ab-Taste lange drücken, wird die Taste mehrfach ausgelöst. So
können Sie z.B. bequem in langen Auswahllisten navigieren. Durch langes Drücken der
ESC-Taste gelangen Sie immer zurück zur Messwertanzeige.
Taste

Funktion

/ Funktion auswählen, Wert erhöhen bzw. vermindern
OK Gewählte Funktion bzw. gewählten Wert bestätigen
ESC Aktion abbrechen, Anzeige beenden
ESC lang Zurück zur Messwertanzeige
Die Strukturierung des Displays ist in jedem Betriebsmodus gleich. Der Anzeigebereich ist
generell in drei Zonen unterteilt:
− Kopfzeile
− Symbol zum Gerätezustand
− Datenbereich
BA_080 Rev 1J8 Druckmessumformer PASCAL CV4
aus einem
Tabelle 1: Grundsätzliche Tastenfunktionen

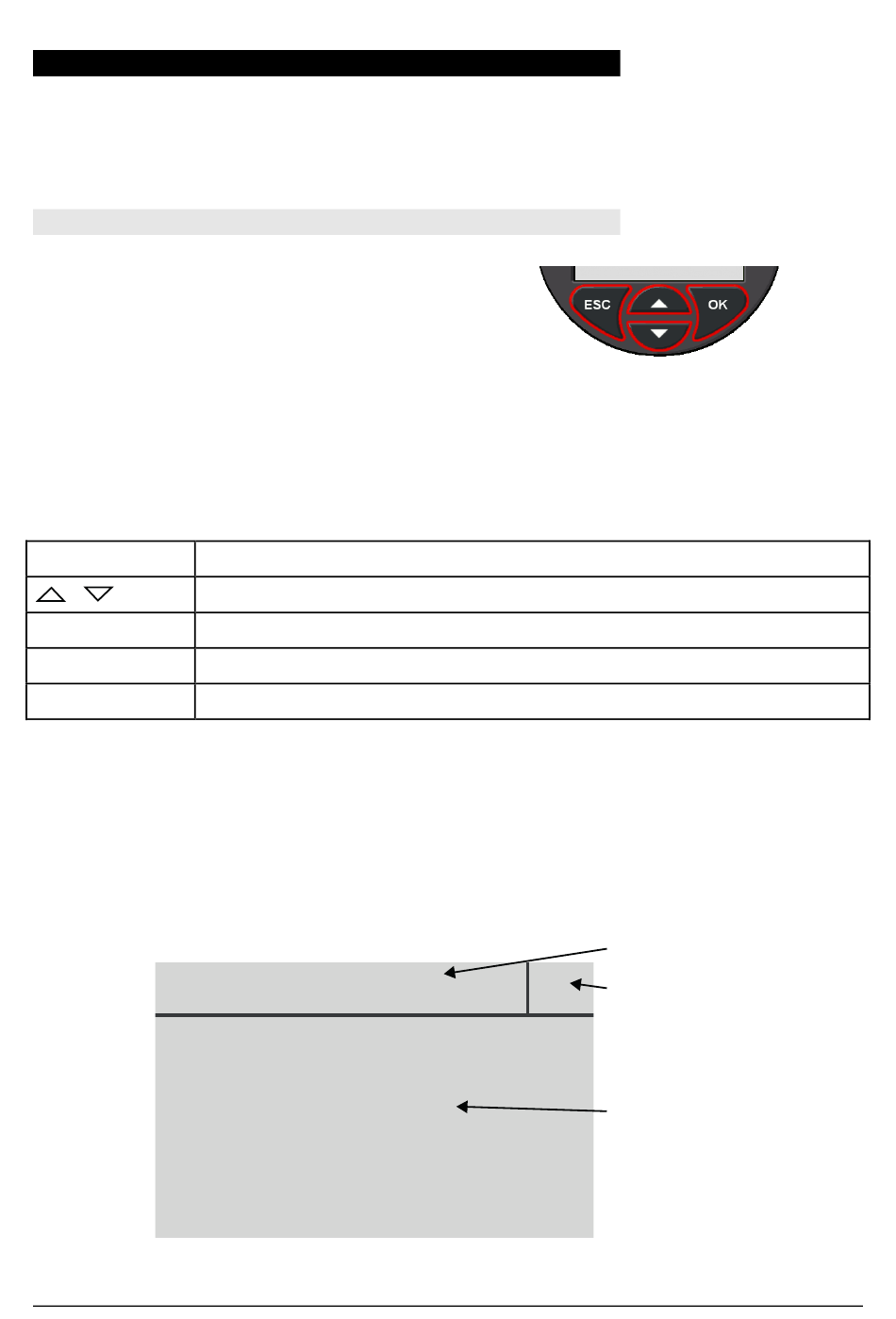

Abbildung 3: Displaystruktur
Abbildung 2: Bedienelemente
Kopfzeile
Symbol
Datenbereich
