LABOM PASCAL CV4 Serie Betriebsanleitung Seite 15

gemessener
Druck
MBE
MBA
MBA

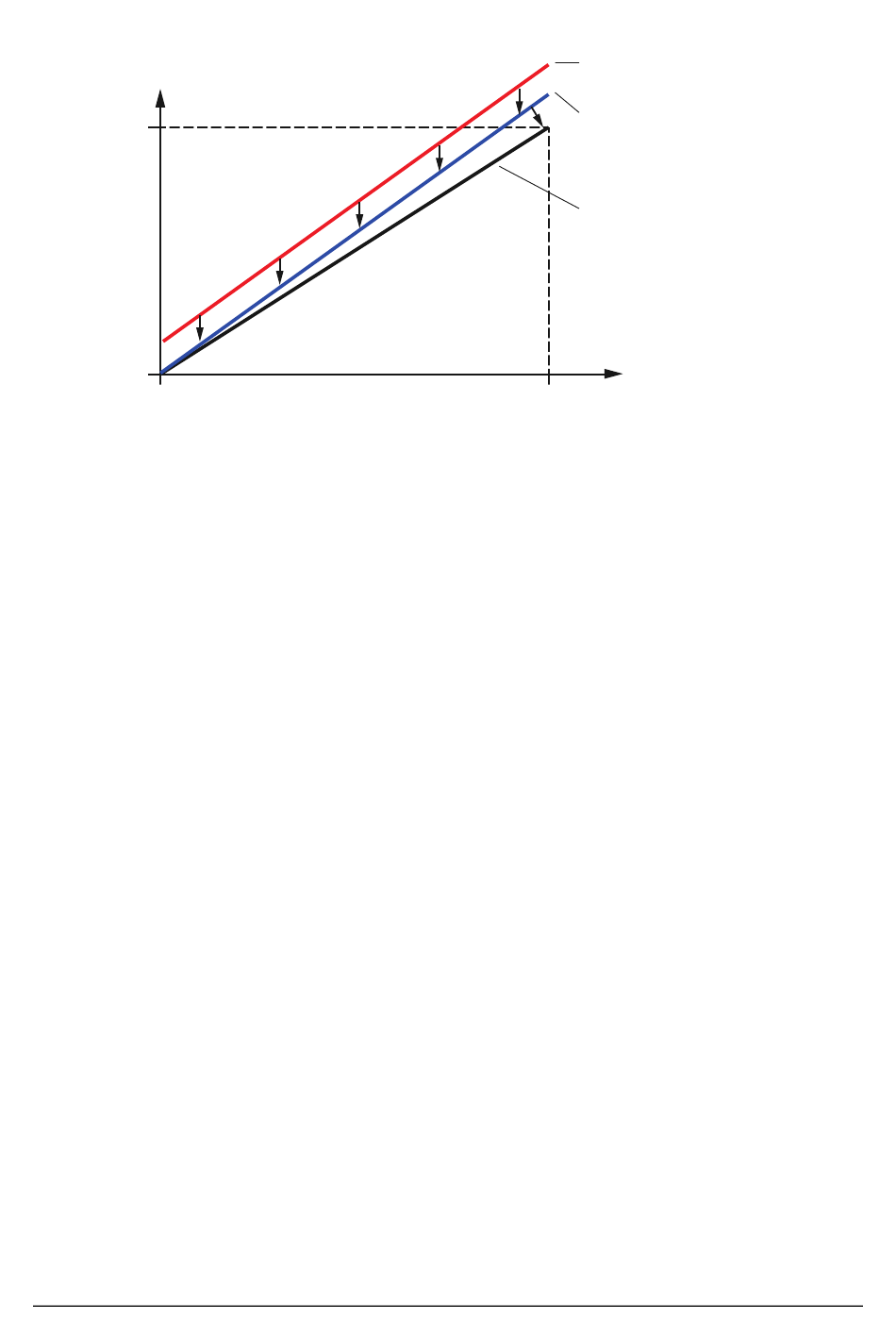

Abbildung 8: Wirkung von oberem und unterem Abgleich auf die Kennlinie
Den unteren und oberen Abgleich können Sie bei einem beliebigen Referenzdruck vor-
nehmen. So können Sie z.B. den unteren Abgleich eines -1...4 bar rel Gerätes bei
-900 mbar rel vornehmen. Ebenso ist der Referenzdruck für den oberen Abgleich frei
wählbar. Der untere und obere Abgleich sollte für einen genauen Abgleich allerdings mög-
lichst nah am Messbereichsanfang bzw. -ende durchgeführt werden.
6.4.3.4 Stromabgleich
Diese Funktion können Sie verwenden, wenn das am Ende der Messkette angezeigte
Messsignal (rückgewandelter Stromwert) nicht dem am Gerät angezeigten Messwert ent-
spricht. Abweichungen in der Ausgangsstufe des Messgerätes sowie in der Messkette
können so kompensiert werden.
Gehen Sie dabei wie folgt vor (beispielhaft für 4 mA):
− Funktion „Stromabgleich" –> „Abgleich 4mA" wählen
− Mit „OK" Konstantstrommodus (4 mA) aktivieren. ACHTUNG! Der ausgegebene
Stromwert entspricht nun nicht mehr dem gemessenen Druck! Dies wird auch durch
das Symbol „Funktionskontrolle" angezeigt (siehe 6.2.3).
− Angezeigten Stromwert am Ende der Messkette ablesen
− Diesen Stromwert (z.B. 3,996) am Gerät eingeben. Das Gerät korrigiert nun den
Stromausgang so, dass 4 mA am Ende der Messkette angezeigt werden.
Mit dem Verlassen der Funktion wird der Konstantstrommodus wieder verlassen und der
Stromwert entspricht wieder dem gemessenen Druck.
BA_080 Rev 1J8 Druckmessumformer PASCAL CV4
1) dejustierte Kennlinie
2) Kennlinie nach
unterem Abgleich
(Offsetverschiebung)
3) Kennlinie nach
oberem Abgleich
(Spannenkorrektur)
wahrer
Druck
MBE
Seite 15/24
