Die Reihenfolge der Seiten mit Gerätedaten ist wie folgt:
− Min/Max-Werte (Druck und Sensortemperatur)
− ----- Messwert (Ausgangspunkt) ---
− Druckmessung (rel/abs, Nennbereich, Dämpfung)
− Stromausgang (Kennlinie, Grenzen, Messbereich)
− HART-Daten (Adresse, Tag, Descriptor)
− Identifikation (Geräte ID, Auftragsnummer, Seriennummer)
− Modulinformationen (Hardware- und Softwarestände, Seriennummern)
6.2.2 Menüsperre
Sie können das Menü über eine Tastenkombination am Gerät sperren. Halten Sie dazu
die ESC-Taste gedrückt und drücken dann zusätzlich die OK-Taste. Halten Sie die Tas-
tenkombination gedrückt, bis die Aktivierung der Menüsperre im Display quittiert wird. Sie
können weiterhin die Geräteparameter anzeigen, aber der Zugang zum Menü ist nun nicht
mehr möglich.
Eine aktive Menüsperre erkennen Sie an dem Kopfzeilentext „Schreibschutz" in Kombina-
tion mit dem Schloss-Symbol.
Verwenden Sie die gleiche Tastenkombination zum Aufheben der Menüsperre.
6.2.3 Symbole zum Gerätezustand
In der rechten oberen Ecke des Displays wird abhängig vom Gerätezustand ein NAMUR
NE107-konformes Symbol angezeigt. Folgende Symbole sind definiert:
Fehler/Ausfall
Warnung
Ausgang
gesättigt
Funktions-
kontrolle
Schreibschutz
aktiv
Die Liste der Symbole ist in absteigender Priorität sortiert. Es wird immer nur das Symbol
mit der höchsten Priorität angezeigt. Die beiden wichtigsten Symbole für Fehler und War-
nung werden blinkend dargestellt.
BA_080 Rev 1J8 Druckmessumformer PASCAL CV4
Kritischer Fehler, Alarmstrom aktiviert
Der Fehler wird im Anzeigebereich angezeigt. Nach dem
Quittieren des Fehlers erfolgt ein Neustart.
Temperatur- oder Druckgrenzen werden verletzt
Der Ausgangsstrom hat die eingestellte obere bzw. untere
Stromgrenze erreicht.
Der Ausgangsstrom entspricht durch Messwert- oder
Stromsimulation nicht dem anliegenden Druck.
Der Schreibschutz des Gerätes wurde über HART oder die
Tastenkombination am Display aktiviert.

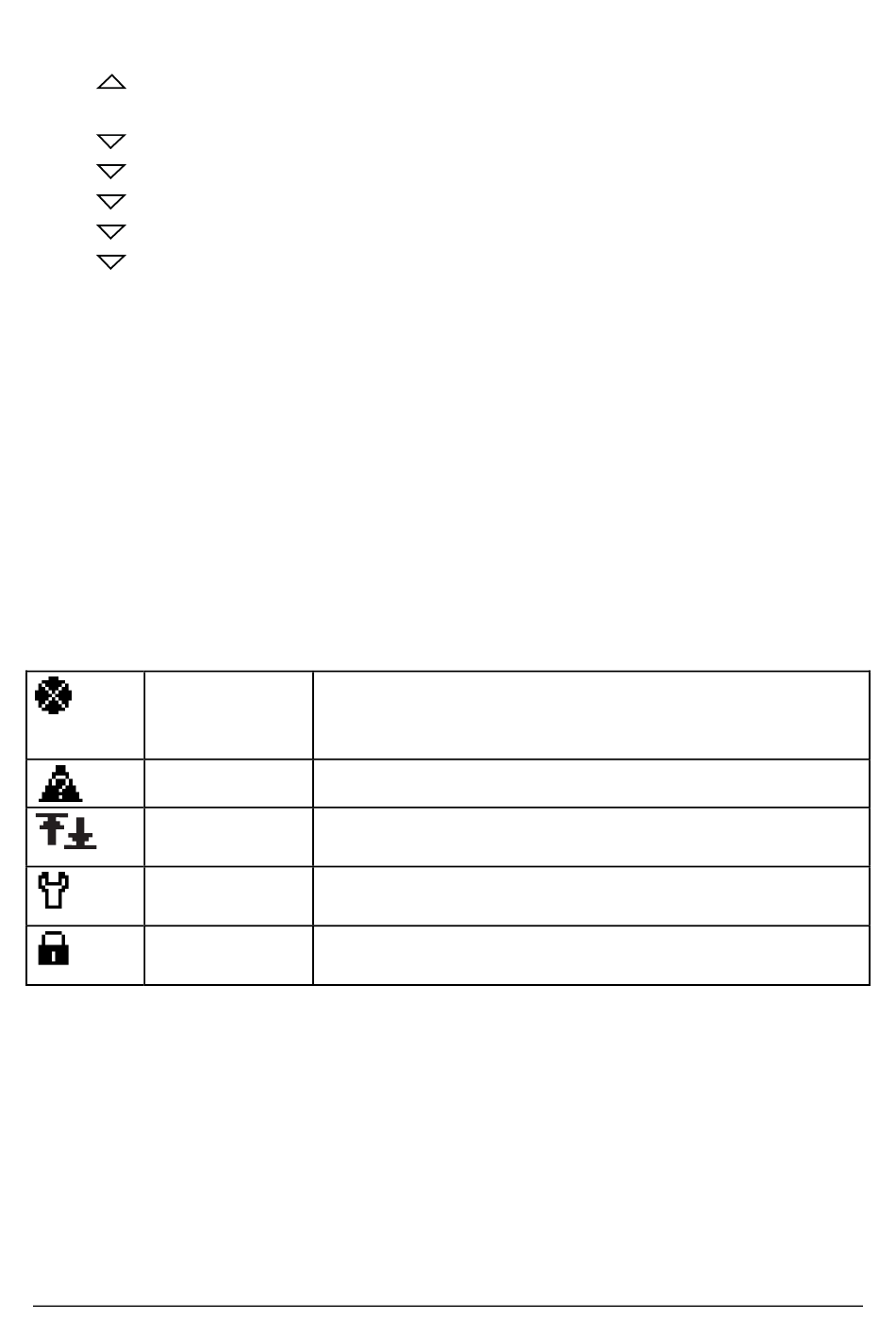

Tabelle 3: Symbole zum Gerätezustand
