6.2.4 Anzeigelayouts
Sie können die Aufteilung der Messwertanzeige als auch die angezeigten Informationen
nach eigenen Wünschen konfigurieren. Es stehen vier verschiedene Layouts für das Dis-
play zur Verfügung:

Bezeichnung Layout

Vier Werte
2. Wert
Drei Werte
Zwei Werte
Große
Anzeige
2. Wert
Die Platzhalter im jeweiligen Layout können Sie individuell mit anzuzeigenden Informatio-
nen belegen.
Den Hauptwert bzw. 1. Wert können Sie aus folgenden Daten wählen:
1. Druckwert in der gewählten Einheit
2. Strom in Prozent vom eingestellten Messbereich
3. Strom in Milliampere
Für alle weiteren Werte können Sie zusätzlich auch aus folgenden Daten auswählen:
− Bargraph
− Sensortemperatur
− Geräte-ID (siehe 6.4.9.1)
− HART-TAG
− HART-Descriptor
Wenn eine Information (z.B. die Geräte-ID) in einem kurzen Anzeigefeld nicht dargestellt
werden kann, erscheint ‚###' auf dem Display. Wählen Sie dann ein anderes Layout oder
weisen Sie den Wert einem langen Anzeigefeld zu.
Der Darstellungsmodus wird im Menü "Anzeige" Untermenü "Darstellung" konfiguriert
(siehe 6.4.4.2).
BA_080 Rev 1J8 Druckmessumformer PASCAL CV4

Beschreibung

Unter dem Hauptwert werden drei
1. Wert
Nebenwerte angezeigt. Der vierte
Wert kann die gesamte Displaybreite
3. Wert
4. Wert
einnehmen.
Unter dem Hauptwert werden zwei
1. Wert
Nebenwerte angezeigt. Beide können
die gesamte Displaybreite einneh-
2. Wert
3. Wert
men.
Zwei Werte werden gleich groß, un-
1. Wert
tereinander dargestellt.
2. Wert
Der Hauptwert wird maximal groß
dargestellt (beste Ablesbarkeit aus
1. Wert
größerer Entfernung) Zusätzlich kann
Einh.
ein Nebenwert angezeigt werden.

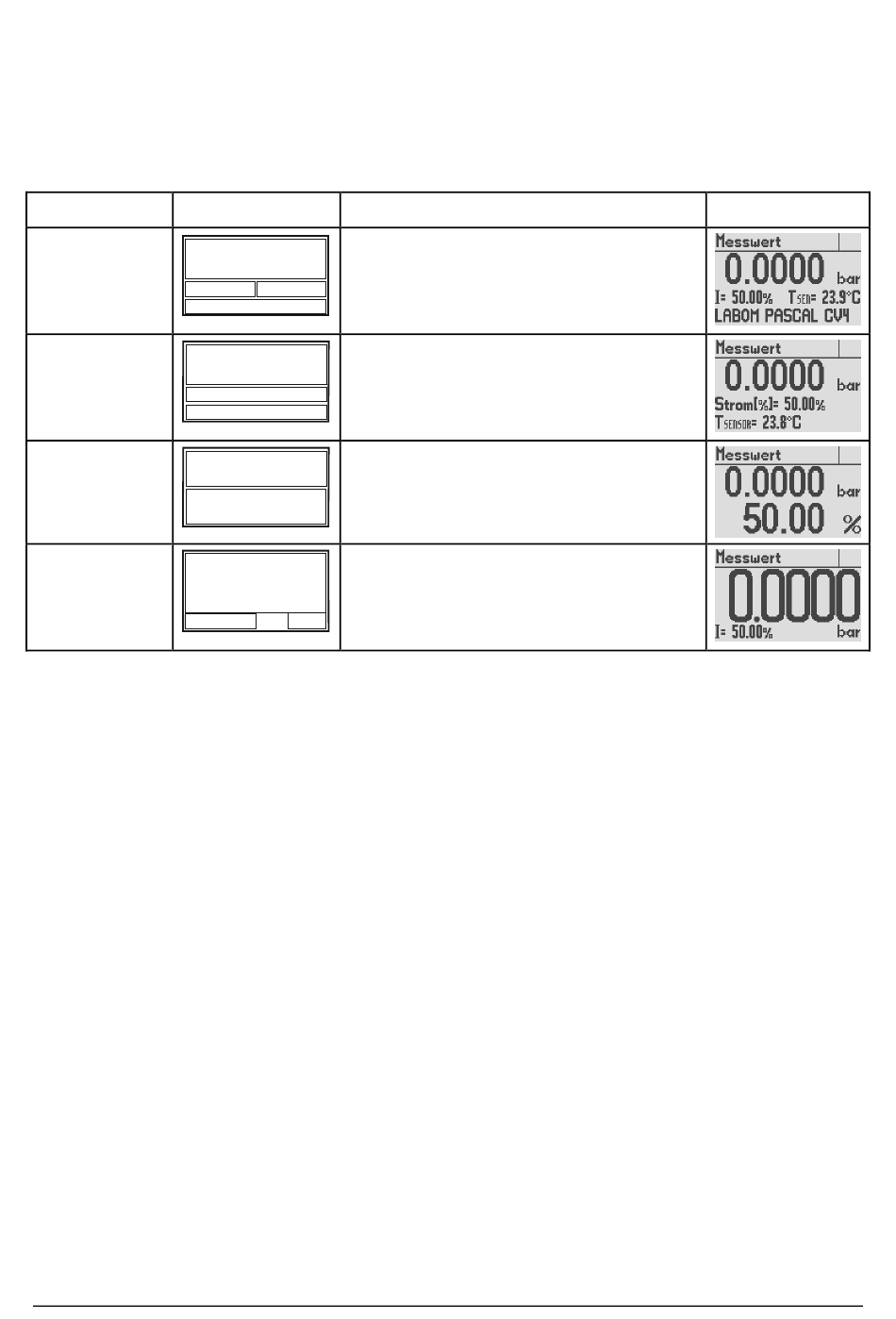

Tabelle 4: Anzeigelayouts
