SC3500 ВОДИЧ ЗА БРЗИ ПОЧЕТАК
ОПИС МАШИНЕ

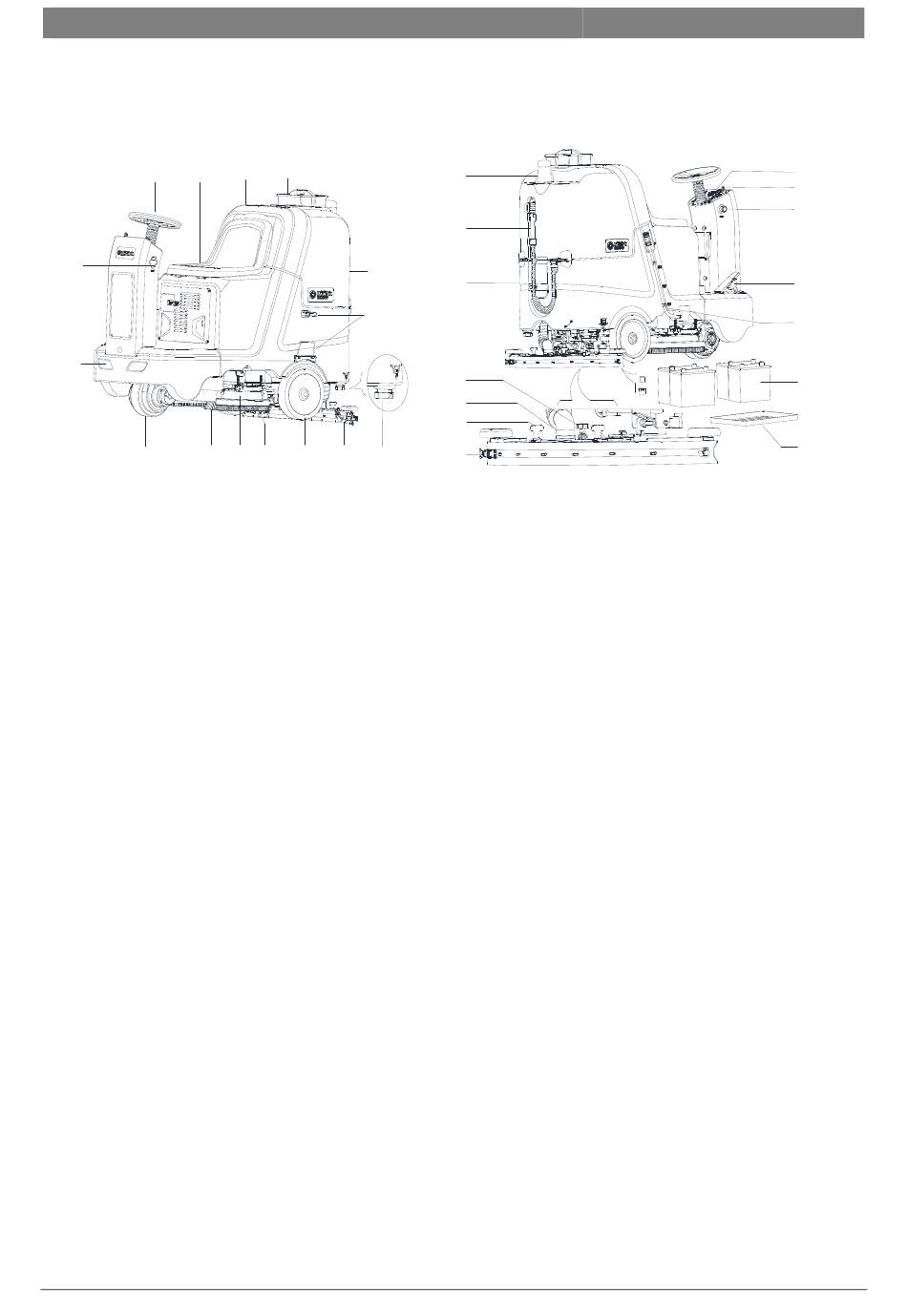

СТРУКТУРА МАШИНЕ (како је приказано на Слици 1)
2
1
5
6
7 8
1. Управљач
2. Седиште
3. Поклопац резервоара за прљаву воду
4. Помоћни caddy (*)
5. УСБ порт за пуњење
6. Предња светла
7. Предњи точак и погонски мотор
8. Четка
9. Склоп четке
10. Носач четке
11. Задњи точак
12. Склоп сакупљача
13. Поклопац одводног отвора
14. Рам за моп(*)
15. Резервоар за прљаву воду
3 4
15
14
9 10 11 12
13
16
17
18
19
20
21
22
Слици 1
16. Упозоравајућа лампица (*)
17. Испусно црево прљаве воде
18. Резервоар
19. Полуга за подешавање сакупљача
20. Усисно црево
21. Дугме сакупљача
22. Навртка сакупљача
23. Контролна табла
24. Прекидач кључа
25. Сигурносни прекидач
26. Возна педала
27. Индикатор нивоа чисте воде
28. Батерије
29. Батерија за мокру батерију (*)
