SC3500 GYORS KEZDÉSI ÚTMUTATÓ
GÉPLEÍRÁS

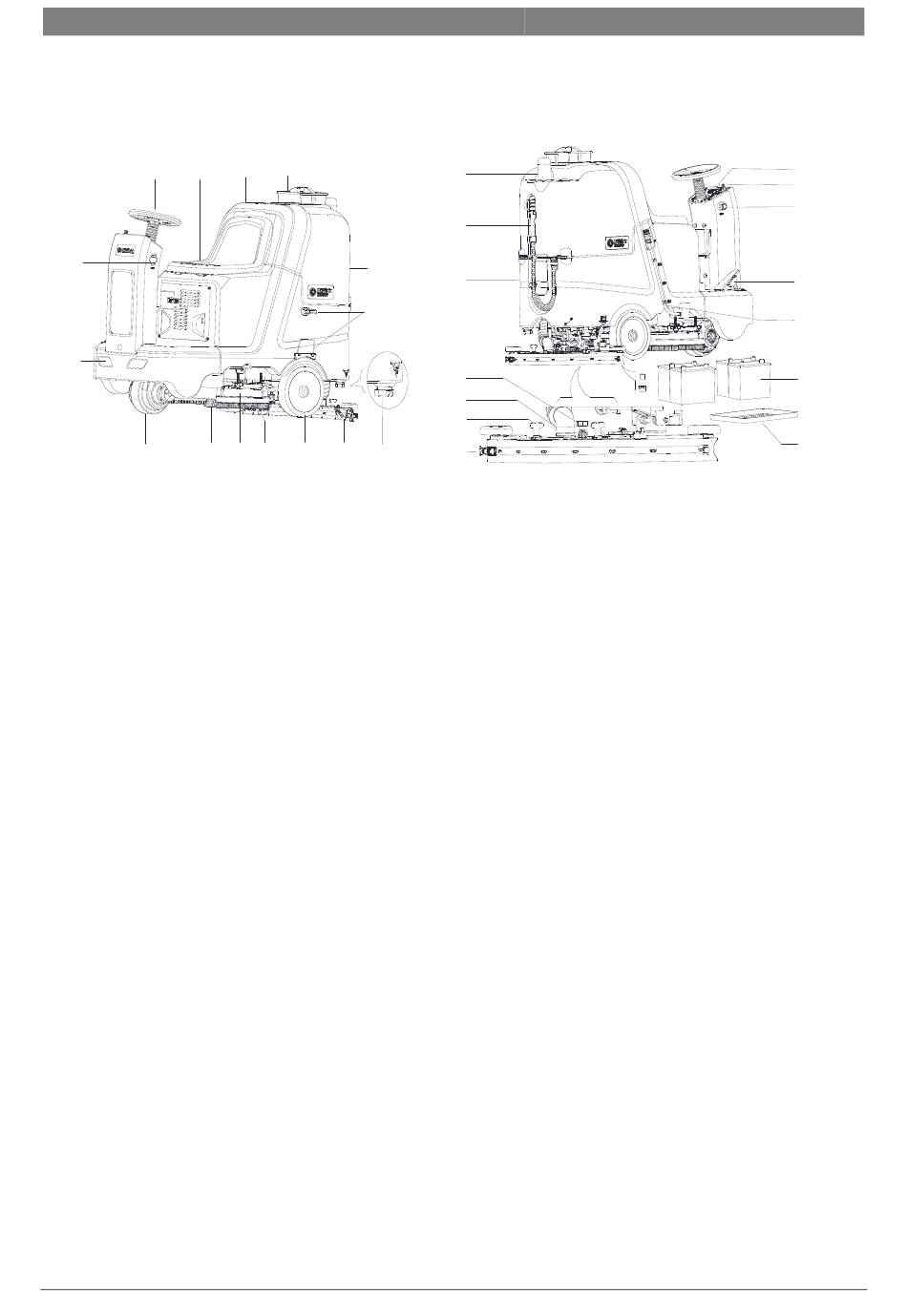

GÉP FELÉPÍTÉSE (az Ábra 1 szerint)
2
1
5
6
7 8
1. Kormánykerék
2. Ülőpárna
3. Gyűjtőtartály fedél
4. Bádogkanna (*)
5. USB töltő port
6. Első lámpák
7. Első kerék és hajtómotor
8. Kefe
9. Kefe szerelvény
10. Kefe tető
11. Hátsó kerék
12. Gumilemezek
13. Oldat kimeneti fedél
14. Felmosó keret (*)
15. Gyűjtőtartály
3 4
15
14
9 10 11 12
13
16
17
18
19
20
21
22
Ábra 1
16. Figyelmeztető lámpa (*)
17. Gyűjtőtartály leeresztő tömlő
18. Tartály
19. Gumibetét beállító gomb
20. Vákuumtömlő
21. Gumilbetét gomb
22. Gumilemez retesz
23. Vezérlőpult
24. Kulcsos kapcsoló
25. Biztonsági kapcsoló
26. Gyorsítópedál
27. Oldat szintjelző
28. Akkumulátorok (*)
29. Akkumulátor tálca nedves akkumulátorhoz (*)
