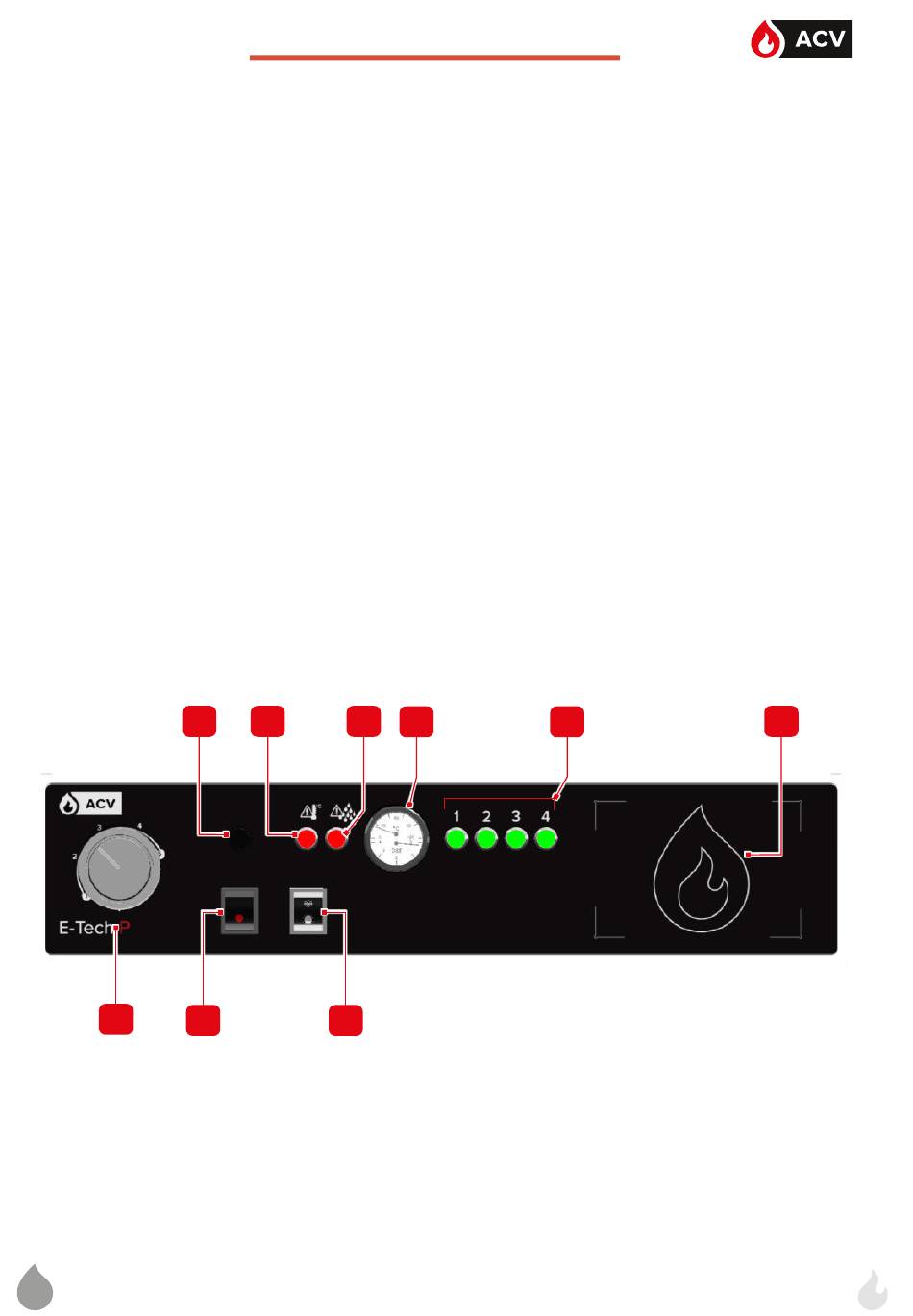

INFORMATIONEN ZUM SCHALTFELD

1. Einstellthermostat - Ermöglicht die Einstel-
lung der Sollwerttemperatur des Kessels. Die
angegebenen Ziffern entsprechen folgenden
Temperaturen:
2. Hauptschalter - Dieser Schalter ermöglicht
das Ein- und Ausschalten des Kessels.
3. Sommer-/ Winterschalter - Dieser Schalter er-
möglicht das Ein- und Ausschalten der Heizu-
ngspumpe.
4. Manuell entriegelbares Sicherheitsthermo-
stat - Wenn die Kesseltemperatur 103°C über-
schreitet, wird diese Sicherheitsvorrichtung
aktiviert und die Kontrollleuchte leuchtet auf.
Siehe
"Das sicherheitstermostat Wiederein-
schalten", Seite 18
1
DE

Benutzerhandbuch

1 = 25°C
2 = 40°C
3 = 55°C
4 = 70°C
5 = 85°C
.
4 5 6
2 3
5. Kontrollleuchte Kesseltemperatur - Dieses
Lampe leuchtet auf, wenn das Sicherheitsther-
mostat ausgelöst wird (103°C).
6. Kontrollleuchte Wasserdruk- Dieses Lampe
leuchtet auf, wenn der Wasserdruck im Kessel
zu niedrig ist.
7. Thermomanometer - Direkte Ablesung von
Temperatur und Druck des Primärkreislaufs
(Heizungskreis) des Kessels.
8. Leistungsanzeigen - Die Modulationsebene
wird auf der Vorderseite über die Stufenan-
zeigeleuchten angezeigt.
9. Einbauöffnung für einen optionaler Regler -
Bedienungsanleitung entnehmen Sie aus dem
Regler.
7 8
9
5
