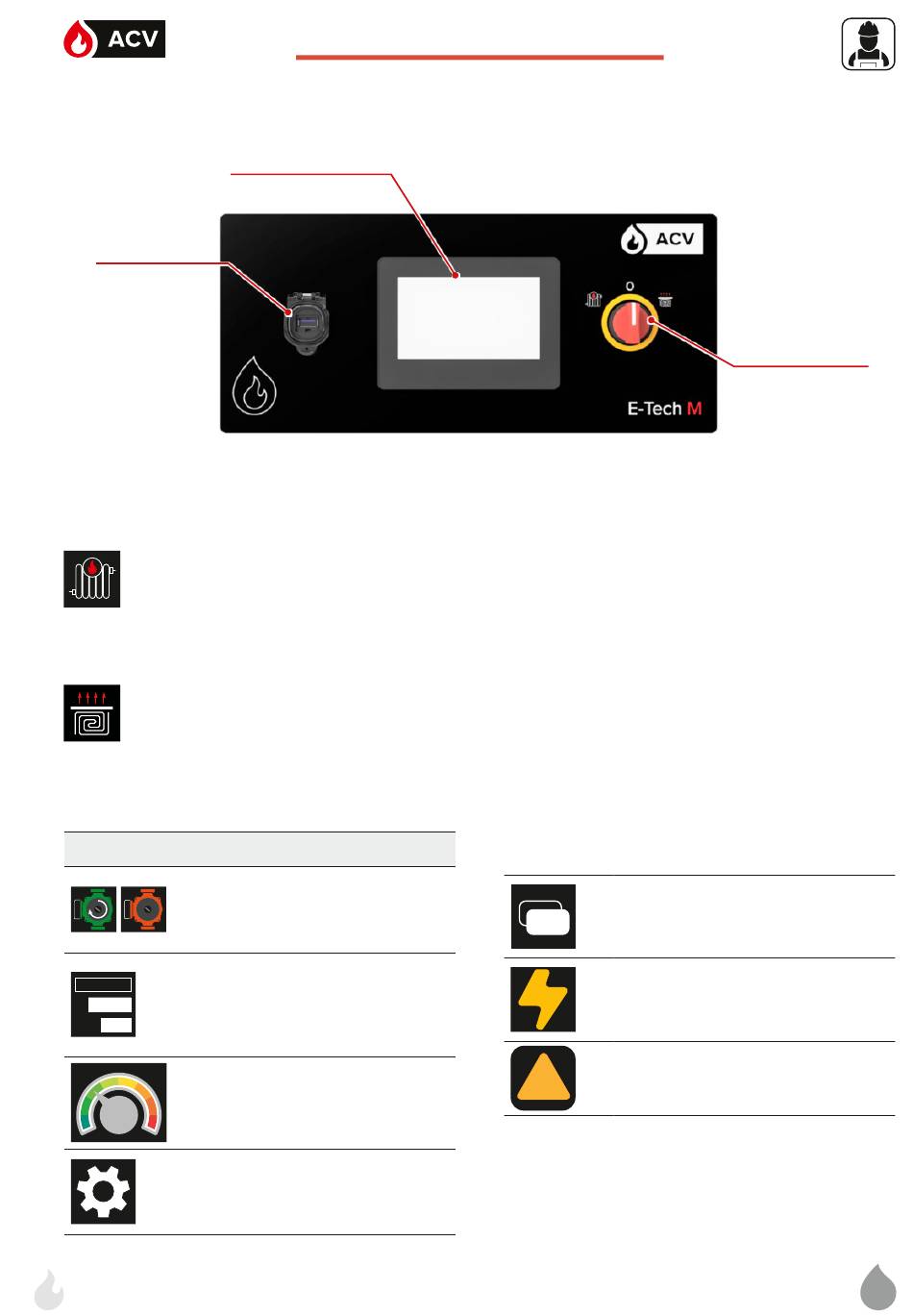

BESCHREIBUNG DES BEDIENFELDS

USB-Buchse
Ein-/Aus- und Betriebsartenwahlschalter – Wenn
der Schalter nach links oder rechts gedreht wird,
wird das Gerät in der gewählten Betriebsart
eingeschaltet:
Heizbetrieb – für den Betrieb mit
einem Hochtemperatur-Heizsystem
Primärtemperatur von 85°C) und eventuell einem
externen Warmwasserspeicher.
Estrichtrocknungsmodus
Betrieb mit einem Niedertemperatur-Heizsystem

LEGENDE DER SYMBOLE

Hauptbildschirm
Zeigt pumpenbezogene Informationen
an (grün: läuft, orange: angehalten)
/
Die leuchtenden Bereiche zeigen die
von der Pumpe erzeugte Leistung
an. Die Anzahl der leuchtenden
Balken gibt die Durchflussmenge vom
niedrigsten bis zum höchsten Wert
(55, 75 oder 100 %) an.
3
Zeigt den aktuellen Wasserdruck im
Primärkreislauf an
06
Zugang zum Menü „Einstellungen"
8

Benutzerhandbuch

Farb-Touchscreen
– für
(Fußbodenheizung oder Estrichtrocknungsfunktion
- max. Primärtemperatur von 55°C).
Farb-Touchscreen – Das Bedienfeld bietet über
einen benutzerfreundlichen Touchscreen direkten
Zugriff auf die Menüs, Funktionen und Parameter.
Unter „Legende der Symbole" finden Sie eine
Erläuterung der Symbole und unter „Verwendung
(max.
der Steuerung" auf Seite 10 können Sie auf die
entsprechenden Funktionen zugreifen und diese
einrichten.
USB-Buchse – Hier kann ein USB-Stick eingesteckt
werden, um darauf Betriebsparameter zu speichern
den
Die Buchse ist durch eine klappbare Abdeckung
geschützt, die geschlossen gehalten werden muss,
wenn kein USB-Laufwerk angeschlossen ist.
!
Ein/Aus- und
Moduswahlschalter
Zugang zu einer weiteren Seite mit
Informationen
Anzeige der maximalen Leistung, die
über das Kabel bereitgestellt wird
Benachrichtigung über einen Fehler
im System
