VDC-295AIOD / VDC-535AIOD
Allgemeines:

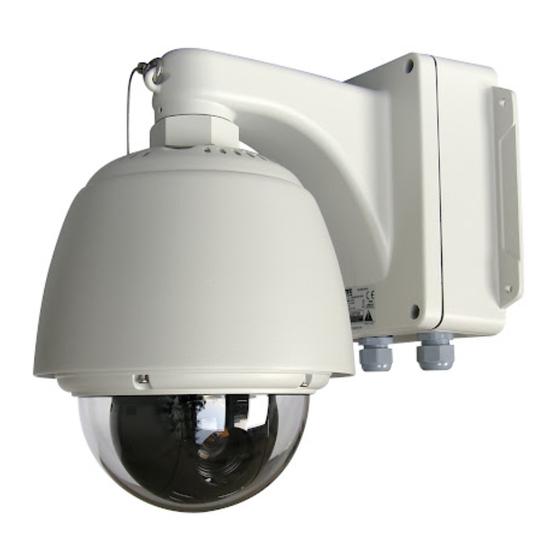

Bei VDC-295AIOD bzw. VDC-535AIOD handelt es sich um einen Speed-Dome (VDC-295ID
bzw. VDC-535ID) im Wetterschutzgehäuse (IP-66). Diese Dome-Kameras werden entweder
mit einem regulären Wandarm (VDC-295AIOD-WM bzw. VDC-535AIOD-WM) oder mit einem
Wandarm inkl. Netzteil und Montagebox (VDC-295AIOD-WBJB bzw. VDC-535AIOD-WBJB)
kombiniert geliefert.
Zur Kamera-Steuerung und -Parametrierung verwenden Sie bitte das Benutzerhandbuch
dieser Kamera VDC-295ID / VDC-535ID (Version 1.1sfi/1111/dt/A5). Allerdings gelten bei
VDC-295AIOD bzw. VDC-535AIOD (also Kamera im Wetterschutzgehäuse) einige
Besonderheiten, die im Folgenden beschrieben werden.
Die unten verwendete Kapitelnummerierung bezieht sich auf die oben genannte
Handbuchversion.
2.3 Dome-Kamera Leitungsabschluss herstellen

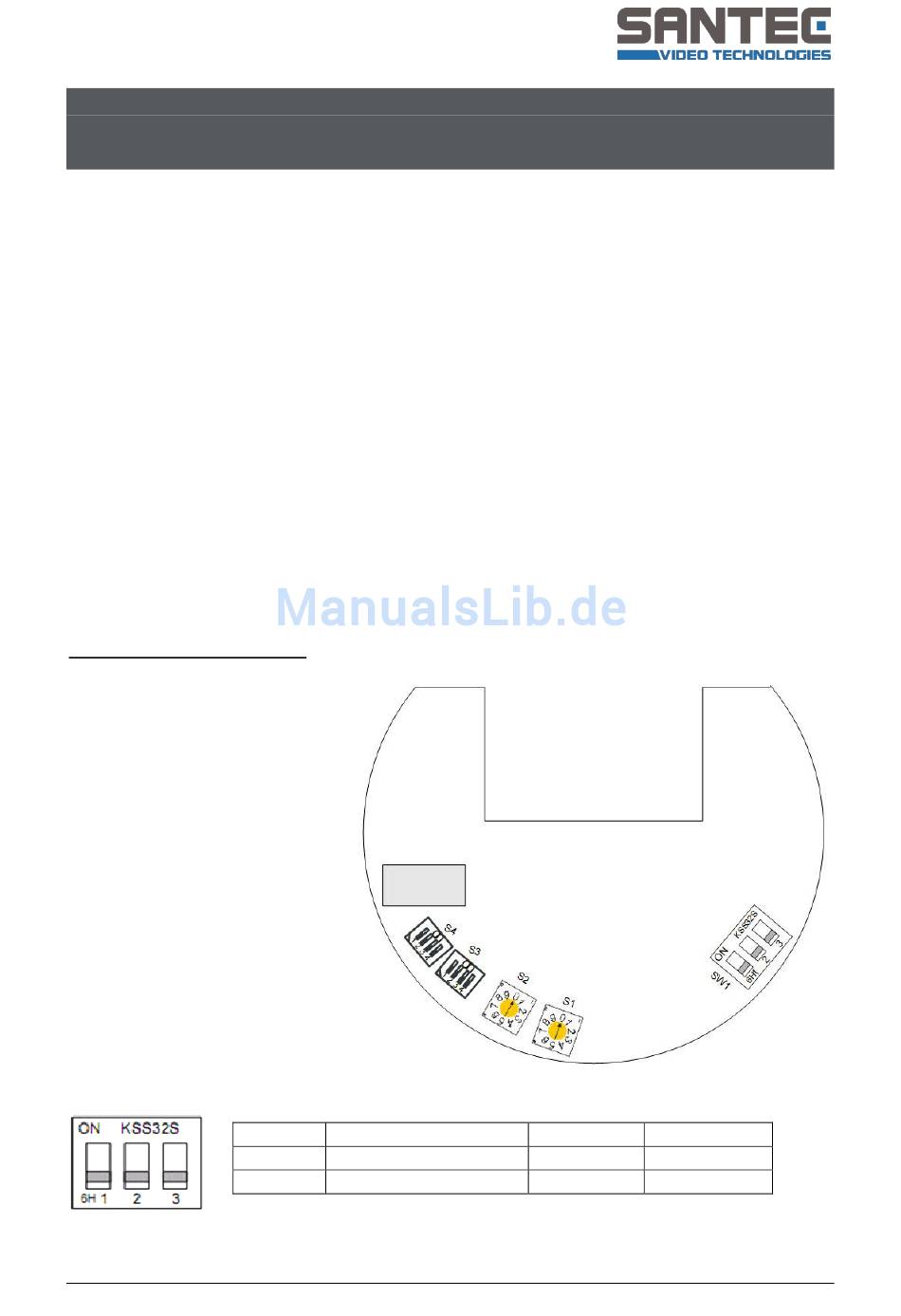

Anordnung der DIP-Schalter:
Das Gerät, das am Ende der
Steuerleitung (RS-485)
angeschlossen wird (egal, ob
es eine Dome-Kamera oder
eine Kontrolltastatur ist), muss
über ein abgeschlossenes
Kabel angeschlossen werden.
Der Abschluss der Leitung wird
mit Hilfe der entsprechenden
DIP-Schalterstellung erreicht.
Ohne korrekten
Leitungsabschluss können
Kontrollsignalfehler auftreten.
Die Gesamtlänge der
Kommunikationsleitung darf
1,2 km nicht überschreiten.
Besonderheiten bei
VDC-295AIOD
VDC-535AIOD
---------------------------
SW1
1
ON
Abgeschlossen
OFF
Nicht abgeschlossen
2
Hochziehen Runterziehen
OFF
1
3
OFF
