BEDIENUNGSANLEITUNG / USER MANUAL
DEUTSCH / ENGLISH

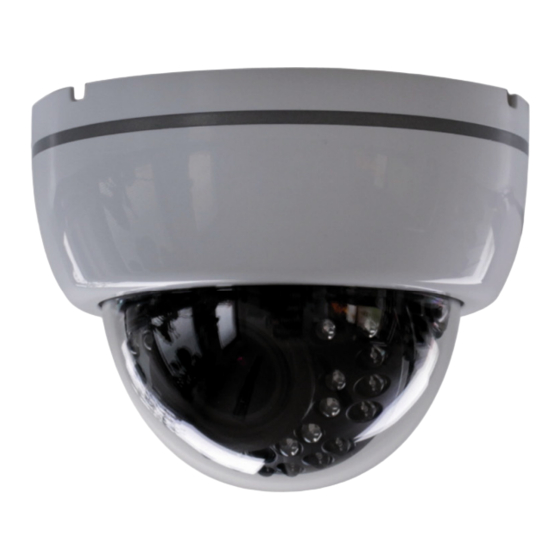

HD-SDI Full HD Kuppelkamera
HD-SDI full HD dome camera
Modell / Model:
VCHD-2612IR
Version 1.2sfi/0414/dt-engl/A6

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Santec VCHD-2612IR

Inhaltszusammenfassung für Santec VCHD-2612IR

  • Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL DEUTSCH / ENGLISH HD-SDI Full HD Kuppelkamera HD-SDI full HD dome camera Modell / Model: VCHD-2612IR Version 1.2sfi/0414/dt-engl/A6...
  • Seite 2 SANTEC BW AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
  • Seite 3 Errors excepted. Specifications are subject to change without notice for quality improvement. SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in this publication are trademarks, registered trademarks or brands of the respective company.

  • Seite 4: Inhaltsverzeichnis

    Bedienungsanleitung / User Manual VCHD-2612IR DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Über dieses Handbuch 1. Lieferumfang 2. Installation 2.1 Kamerabefestigung 2.2 Stromversorgung und Monitor-Impedanz 2.3 Öffnen des Kameragehäuses 3. Einstellungen 3.1 OSD 3.2 Objektiv 4. Die Kamera im Überblick 5. Einstellungen der Kamera über das OSD (Bildschirm-Menü) 6.

  • Seite 5: Allgemeine Vorsichtsmaßnahmen

    Bedienungsanleitung / User Manual VCHD-2612IR Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN.

  • Seite 6: Allgemeine Sicherheitshinweise

    Bedienungsanleitung / User Manual VCHD-2612IR Allgemeine Sicherheitshinweise  Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden.  Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.

  • Seite 7: Über Dieses Handbuch

    Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VCHD-2612IR. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.

  • Seite 8: Lieferumfang

    Bedienungsanleitung / User Manual VCHD-2612IR 1. Lieferumfang Kamera VCHD-2612IR Schrauben und Dübel Gehäuseöffner Handbuch 2. Installation (Siehe auch nachfolgende Bildseiten.) Diese Kamera ist eine Tag/Nacht Farbkamera im Kuppelgehäuse. Sie dient zum Einsatz in Videoüberwachungsanlagen im Innenbereich. Die technischen Daten finden Sie am Ende dieser Bedienungsanleitung.

  • Seite 9: Einstellungen

    Bedienungsanleitung / User Manual VCHD-2612IR 3. Einstellungen 3.1 OSD Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Auf der Kameraplatine finden Sie einen kleinen Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten Menüpunkte erreichen.

  • Seite 10: Die Kamera Im Überblick

    Bedienungsanleitung / User Manual VCHD-2612IR 4. Die Kamera im Überblick Bild 1: Öffnen des Kameragehäuses (mit Gehäuseöffner): Verwenden Sie den mitgelieferten Gehäuseöffner, um die Gehäuskuppel zu entfernen. Bild 2: Kamerabefestigung: _________________________________________________________________________________ - 10 -...
  • Seite 11 Bedienungsanleitung / User Manual VCHD-2612IR Bild 3a: Ausrichtung des Objektivs: Feststellschraube für das Kameramodul Bild 3b: Objektiveinstellung (Zoom und Bildschärfe): _________________________________________________________________________________ - 11 -...
  • Seite 12 Bedienungsanleitung / User Manual VCHD-2612IR Bild 4: Aufsetzen des Gehäuses: Bild 5: Anschluss der Stromversorgung und Videoausgang: Videoausgang SDI (BNC-Buchse) Betriebsspannung 12 V DC / 24 V AC Minus-Pol Plus-Pol _________________________________________________________________________________ - 12 -...
  • Seite 13 Bedienungsanleitung / User Manual VCHD-2612IR Bild 6: Mini-Joystick: Testvideoausgang PAL – D1 Mini-Joystick zur Kamera-Einstellung Bild 7: IR-LEDs: 24 IR LED Leuchtmittel _________________________________________________________________________________ - 13 -...

  • Seite 14: Einstellungen Der Kamera Über Das Osd (Bildschirm-Menü)

    Bedienungsanleitung / User Manual VCHD-2612IR 5. Einstellung der Kamera über das OSD (Bildschirm-Menü) Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Auf dem Gehäuseboden finden Sie eine kleine Platine mit einem Mini-Joystick (siehe auch Bild 6). Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen nach links/rechts/oben/unten die...
  • Seite 15 Bedienungsanleitung / User Manual VCHD-2612IR Menü-Übersicht: 1. Exposure  Lens o ALC (Indoor, Outdoor, Deblur) o ELC (Normal, Deblur)  Brightness (0-20)  Shutter o Manual o Auto o FLK  AGC (0-20)  Sens-up  Return 2. White Balance ...
  • Seite 16 Bedienungsanleitung / User Manual VCHD-2612IR 5. 3D-DNR    Middle  High 6. Image  Mirror (On/Off)  Flip (On/Off)  D-Zoom  Privacy o Off o On  Zone Num  Zone Disp  H-Pos  V-Pos  H-Size ...
  • Seite 17 Bedienungsanleitung / User Manual VCHD-2612IR 8. System  Correction o Defect detection o Shading detection  485-Com o Com ID (0-255) o Baud Rate o Return  Image Range o Full o Comp o User (Offset, Return)  Output Mode...

  • Seite 18: Besondere Ausstattungsmerkmale

    Bedienungsanleitung / User Manual VCHD-2612IR 6. Besondere Ausstattungsmerkmale  HD-SDI Full HD Tag/Nacht Farbkuppelkamera für den Innenbereich  Hohe Bildauflösung von 1080p / 720p  Integriertes manuelles Zoom-Objektiv 2,8–11 mm, F1.4  Gegenlichtkompensation (BLC, HLC, WDR)  Einfache Kameraeinstellungen durch OSD (Bildschirm-Menü) mittels Mini-Joystick ...

  • Seite 19: Technische Zeichnung

    Bedienungsanleitung / User Manual VCHD-2612IR 8. Technische Zeichnung Seitenansicht: Unterseite: Alle Angaben in mm. Skizzen nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. _________________________________________________________________________________ - 19 -...
  • Seite 20 Bedienungsanleitung / User Manual VCHD-2612IR _________________________________________________________________________________ - 20 -...

  • Seite 21: Safety Precautions

    Bedienungsanleitung / User Manual VCHD-2612IR Safety precautions Caution Description of symbols Danger: This symbol is intended to alert the user to the presence of un-insulated "dangerous voltage" within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to a person.

  • Seite 22: Safety Instructions

    Bedienungsanleitung / User Manual VCHD-2612IR Safety instructions  Before operating the appliance, please read this manual carefully and retain it for further reference.  Before cleaning the appliance, it has to be switched off and unplugged from the power outlet.

  • Seite 23: About This User Manual

    About this user manual This manual aims at assisting the user on how to operate camera VCHD-2612IR. This manual is subject to rigid quality control. However, no guarantee can be given that mistakes are not present. We reserve the right to make changes to the manual without prior notice.

  • Seite 24: Items Included In The Delivery

    Bedienungsanleitung / User Manual VCHD-2612IR 1. Items included in the delivery Camera VCHD-2612IR Screws and anchors Housing opener User manual 2. Installation (Also see the pictures on the following pages.) This camera is a day/night colour dome camera. It has been developed for indoor CCTV applications.

  • Seite 25: Adjustments

    Bedienungsanleitung / User Manual VCHD-2612IR 3. Adjustments 3.1 OSD All camera adjustments are done via an OSD menu. On the camera there is a mini-joystick. Press onto the joystick and a menu pops up in the video picture. You can now move the joystick left/right/up/down in order to get to the desired menu item.

  • Seite 26: Camera Overview

    Bedienungsanleitung / User Manual VCHD-2612IR 4. Camera overview Picture 1: How to open the housing (use housing opener): Please use the supplied housing opener to remove the housing bubble from the camera module. Picture 2: Camera mounting: _________________________________________________________________________________ - 26 -...
  • Seite 27 Bedienungsanleitung / User Manual VCHD-2612IR Picture 3a: Lens setting: Screw for camera module Picture 3b: Lens adjustment (zoom and focus): _________________________________________________________________________________ - 27 -...

  • Seite 28: Camera Setting Via Osd Menu

    Bedienungsanleitung / User Manual VCHD-2612IR Picture 4: Putting the housing onto the camera module: Picture 5: Power and video connection: Video output SDI (BNC jack) Power 12 V DC Outer collar negative Center pin positive _________________________________________________________________________________ - 28 -...
  • Seite 29 Bedienungsanleitung / User Manual VCHD-2612IR Picture 6: Mini-joystick: Test video output PAL – D1 Mini-joystick for camera settings Picture 7: IR-LEDs: 24 IR LED illuminant _________________________________________________________________________________ - 29 -...
  • Seite 30 Bedienungsanleitung / User Manual VCHD-2612IR 5. Camera adjustment via OSD menu All camera adjustments are done via an OSD menu. On the camera bottom, there is a mini- joystick (also see picture 6). Press onto the joystick and a menu pops up in the video picture.
  • Seite 31 Bedienungsanleitung / User Manual VCHD-2612IR Menu overview: 1. Exposure  Lens o ALC (Indoor, Outdoor, Deblur) o ELC (Normal, Deblur)  Brightness (0-20)  Shutter o Manual o Auto o FLK  AGC (0-20)  Sens-up  Return 2. White Balance ...
  • Seite 32 Bedienungsanleitung / User Manual VCHD-2612IR 5. 3D-DNR    Middle  High 6. Image  Mirror (On/Off)  Flip (On/Off)  D-Zoom  Privacy o Off o On  Zone Num  Zone Disp  H-Pos  V-Pos  H-Size ...
  • Seite 33 Bedienungsanleitung / User Manual VCHD-2612IR 8. System  Correction o Defect detection o Shading detection  485-Com o Com ID (0-255) o Baud Rate o Return  Image Range o Full o Comp o User (Offset, Return)  Output Mode...

  • Seite 34: Special Features

    Bedienungsanleitung / User Manual VCHD-2612IR 6. Special features  Day/night colour dome camera for indoor applications  High resolution 1080p / 720p  Integrated manual zoom lens 2.8–11 mm, F1.4  Backlight compensation ( BLC, HLC, WDR)  Convenient camera adjustments by OSD menu via mini-joystick ...

  • Seite 35: Technical Drawing

    Bedienungsanleitung / User Manual VCHD-2612IR 8. Technical drawing Side view: Bottom view: All dimensions in mm. Drawings not true to scale. Subject to technical changes without notice. Errors excepted. _________________________________________________________________________________ - 35 -...
  • Seite 36 Ihr Fachhändler / Your local distributor: __________________________________________________________________________ www.santec-video.com...
