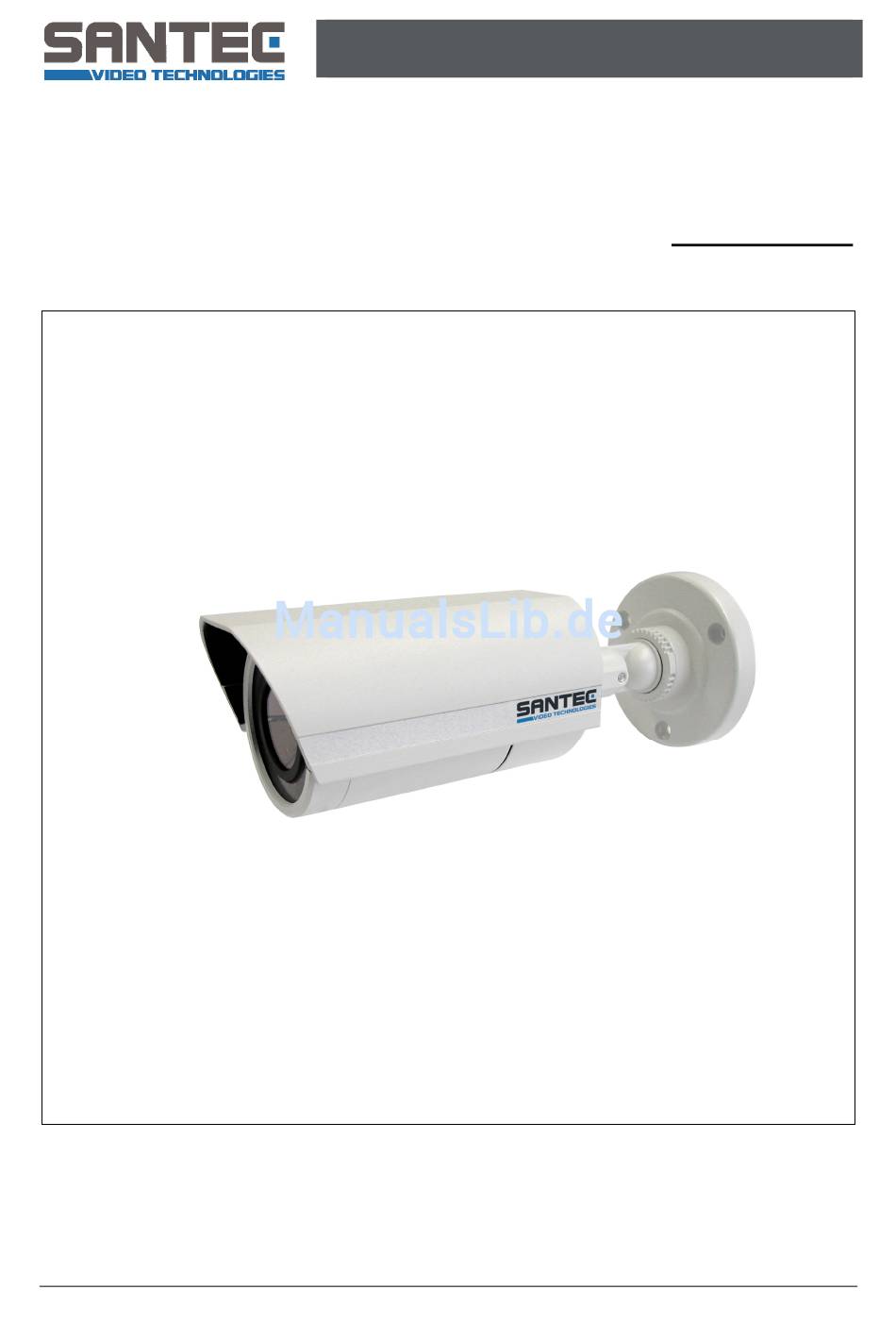

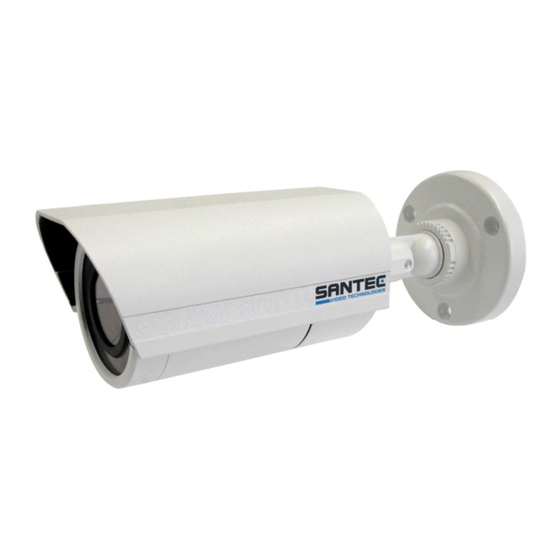

- Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL Deutsch / English Kompaktkamera mit integriertem Objektiv Compact camera with built-in lens Modell / Model: VTC-249IRP/W Version 1.3 /1210/dt-engl/A6...
- Seite 2 Sanyo Video Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der Sanyo Video Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
- Seite 3 Please follow all instructions and observe the warnings contained in this manual. Please contact your local dealer or use the SANTEC Service Hotline if you have any questions or if you wish to claim for a service or warranty.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User manual VTC-249IRP/W DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Installation Die Kamera im Überblick Einstellung der Kamera über das OSD (Bildschirm-Menü) Besondere Ausstattungsmerkmale Technische Daten Anordnung der Montagelöcher ENGLISH Table of contents Safety precautions Safety instructions Installation Camera overview... -
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User manual VTC-249IRP/W Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User manual VTC-249IRP/W Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. - Seite 7 Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-249IRP/W. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.
-
Seite 8: Lieferumfang
Bedienungsanleitung / User manual VTC-249IRP/W Lieferumfang 1 x Kamera VTC-249IRP/W 1 x Kabeladapter BNC-Buchse/Sockelstecker 1 x Sechskant-Schlüssel 1 x Handbuch Installation (siehe auch nachfolgende Bildseiten) Diese Kamera ist eine Kompaktkamera im Wetterschutzgehäuse, Schutzklasse IP-66, mit Wandhalter und integrierter Kabelführung. Die Kamera wurde für den Einsatz in Videoüberwachungsanalagen entwickelt. - Seite 9 Bedienungsanleitung / User manual VTC-249IRP/W 4. Einstellungen Objektiveinstellung: (Bild 2) Die Einstellung des Objektivs (Brennweite und Fokus) erfolgt mittels der beiden Einstellringe. Lösen Sie dazu vorsichtig die beiden Sicherheitsschrauben ein wenig, so dass Sie die Einstellringe drehen können. Um den richtigen Blickwinkel zu erreichen, drehen Sie am Zoomeinstellring so lange, bis Sie aus dem Weitwinkelbereich in den Telebereich kommen oder umgekehrt.
-
Seite 10: Die Kamera Im Überblick
Bedienungsanleitung / User manual VTC-249IRP/W Die Kamera im Überblick Bild 1: Bild 2: Videoanschluss für IR-Strahler Testzwecke/Installation hier öffnen Mini-Joystick für Schrauben für Objektiveinstellung Kameraeinstellung/ OSD-Aufruf Bild 3: Bild 4: Videoausgang BNC 12V DC Eingang (Mitte +) korrekte Platzierung des Sonnenschutzdachs Bild 5.1... -
Seite 11: Einstellung Der Kamera Über Das Osd (Bildschirm-Menü)
Bedienungsanleitung / User manual VTC-249IRP/W Einstellung der Kamera über das OSD (Bildschirm-Menü) OSD Menü-Übersicht: Lens • DC (Werteinstellung) • Manual Shutter • Auto • FLK • Fixed (Werteinstellung) • Manual (Werteinstellung) • Off • On (BLC Area, BLC Ratio) • Off •... - Seite 12 Bedienungsanleitung / User manual VTC-249IRP/W Bedienung des OSD Menüs: Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Auf der Kameraplatine finden Sie einen kleinen Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen des Sticks links/rechts/oben/unten die gewünschten Menüpunkte erreichen.
- Seite 13 Bedienungsanleitung / User manual VTC-249IRP/W BLC (Gegenlichtkontrolle): OFF: ON : BLC AREA: Hier kann der aktive BLC-Bereich mit dem Joystick ausgewählt werden. Ein längerer Druck auf den Joystick öffnet ein Untermenü zur direkten Auswahl aller Felder bzw. zum Löschen aller Felder.
- Seite 14 Bedienungsanleitung / User manual VTC-249IRP/W FUNCTION: (Aufruf des erweiterten Kameramenüs) CAMERA ID: Titeleinstellung zur Einblendung in das Kamerabild. Durch Links-/Rechts-Bewegung des Joysticks können Sie die folgenden Einstellungen wählen: OFF (aus) ON (an) Bei Auswahl von ON gelangen Sie direkt in das Titelmenü. Dort können Sie mit Hilfe des Joysticks einen bis zu 15 Zeichen langen Titel eingeben.
- Seite 15 Bedienungsanleitung / User manual VTC-249IRP/W DAY/NIGHT: Auto : Die Kamera stellt sich automatisch auf Tag- bzw. Nachtbetrieb um. Durch Druck auf den Joystick gelangen Sie in das Untermenü zur Einstellung von: Delay (Einschaltverzögerung) Startlevel (Startpegel) Endlevel (Endpegel) ...
- Seite 16 Bedienungsanleitung / User manual VTC-249IRP/W MOTION AREA: Hier kann der aktive Motion-Bereich mit dem Joystick ausgewählt werden. Ein längerer Druck auf den Joystick öffnet ein Untermenü zur direkten Auswahl aller Felder bzw. zum Löschen aller Felder. „Return“ speichert die eingestellten Werte ab.
- Seite 17 Bedienungsanleitung / User manual VTC-249IRP/W GAMMA: Mit einer Links-/Rechts-Bewegung des Joysticks können Sie den Gamma-Wert verändern. SPRACHE: Die Sprachauswahl ist auf Englisch festgelegt. ADJUST: Hier können mit Hilfe des Joysticks die Werte eingestellt werden für: Contrast (Kontrast) Sharpness (Bildschärfe) ...
-
Seite 18: Besondere Ausstattungsmerkmale
Bedienungsanleitung / User manual VTC-249IRP/W Besondere Ausstattungsmerkmale Hohe Bildauflösung integriertes manuelles Zoom-Objektiv 4,0 – 9,0 mm DC-gesteuert IP-66 Wetterschutzgehäuse mit integrierter Kabelführung im Wandarm integrierter LED-IR-Scheinwerfer mit einer Reichweite von bis zu 20m mechanischer IR-Sperrfilter ... -
Seite 19: Anordnung Der Montagelöcher
Bedienungsanleitung / User manual VTC-249IRP/W Anordnung der Montagelöcher Alle Angaben in mm. (Skizze oben ist nicht maßstabsgerecht.) _________________________________________________________________________________ - 19 -... - Seite 20 Bedienungsanleitung / User manual VTC-249IRP/W _________________________________________________________________________________ - 20 -...
