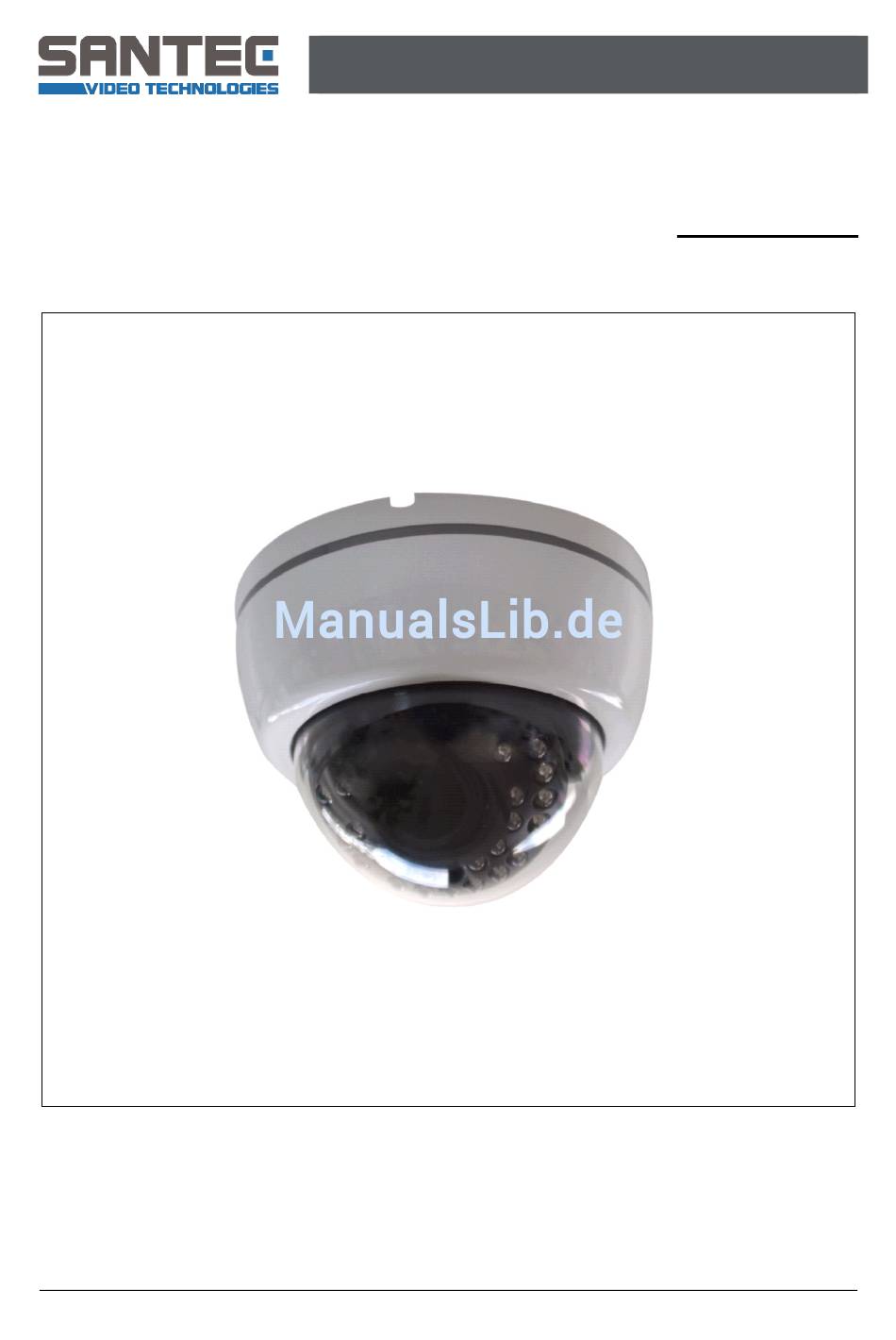

- Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL DEUTSCH / ENGLISH Tag/Nacht Kuppelkamera Day/night dome camera Modell / Model: VTC-261IRP Version 1.0sfi/1213/engl-OSD/A6...
- Seite 2 SANTEC BW AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
- Seite 3 Errors excepted. Specifications are subject to change without notice for quality improvement. SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in this publication are trademarks, registered trademarks or brands of the respective company.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User Manual VTC-261IRP DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Über dieses Handbuch 1. Lieferumfang 2. Installation 2.1 Kamerabefestigung 2.2 Stromversorgung und Monitor-Impedanz 2.3 Öffnen des Kameragehäuses 3. Einstellungen 3.1 OSD 3.2 Objektiv 4. Die Kamera im Überblick 5. Einstellungen der Kamera über das OSD (Bildschirm-Menü) 6. -
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User Manual VTC-261IRP Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User Manual VTC-261IRP Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Seite 7: Über Dieses Handbuch
Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-261IRP. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung. -
Seite 8: Lieferumfang

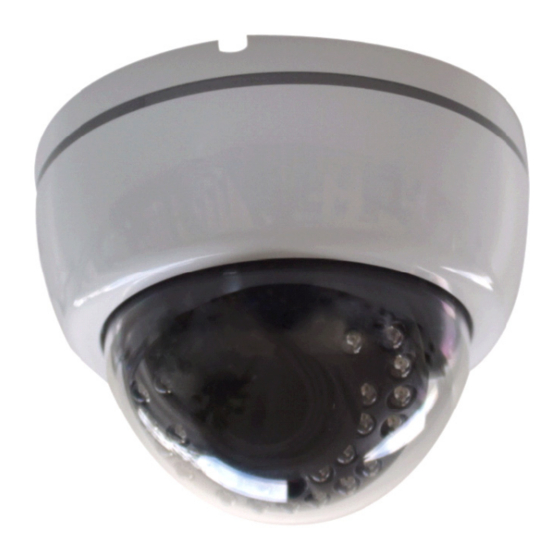

Bedienungsanleitung / User Manual VTC-261IRP 1. Lieferumfang Kamera VTC-261IRP Schrauben und Dübel Gehäuseöffner Bohrlochschablone Handbuch 2. Installation (Siehe auch nachfolgende Bildseiten.) Diese Kamera ist eine Tag/Nacht Farbkamera im Kuppelgehäuse. Sie dient zum Einsatz in Videoüberwachungsanlagen im Innenbereich. Die technischen Daten finden Sie am Ende dieser Bedienungsanleitung. -
Seite 9: Einstellungen
Bedienungsanleitung / User Manual VTC-261IRP 3. Einstellungen 3.1 OSD Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Auf der Kameraplatine finden Sie einen kleinen Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten Menüpunkte erreichen. -
Seite 10: Die Kamera Im Überblick
Bedienungsanleitung / User Manual VTC-261IRP 4. Die Kamera im Überblick Bild 1: Kamerabefestigung: Bild 2a: Ausrichtung des Objektivs: Feststellschraube für das Kameramodul _________________________________________________________________________________ - 10 -... - Seite 11 Bedienungsanleitung / User Manual VTC-261IRP Bild 2b: Objektiveinstellung (Zoom und Bildschärfe): Bild 3: Aufsetzen des Gehäuses: _________________________________________________________________________________ - 11 -...
- Seite 12 Bedienungsanleitung / User Manual VTC-261IRP Bild 4: Anschluss der Stromversorgung und Videoausgang: Videoausgang (BNC-Buchse) Betriebsspannung 12 V DC Minus-Pol Plus-Pol Bild 5: Mini-Joystick: Mini-Joystick zur OSD-Einstellung Bild 6: IR-LEDs: 24 IR LED Leuchtmittel _________________________________________________________________________________ - 12 -...
-
Seite 13: Einstellungen Der Kamera Über Das Osd (Bildschirm-Menü)
Bedienungsanleitung / User Manual VTC-261IRP 5. Einstellung der Kamera über das OSD (Bildschirm-Menü) Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Am Kameramodul finden Sie eine kleine Platine mit einem Mini-Joystick (siehe auch Bild 5). Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten... -
Seite 14: Besondere Ausstattungsmerkmale
Bedienungsanleitung / User Manual VTC-261IRP 6. Besondere Ausstattungsmerkmale Tag/Nacht Farbkuppelkamera für den Innenbereich Hohe Bildauflösung 600 TVL Integriertes manuelles Zoom-Objektiv 2,8–12 mm, F1.4 Gegenlichtkompensation (BLC, HLC, WDR) Einfache Kameraeinstellungen durch OSD (Bildschirm-Menü) mittels Mini-Joystick ... -
Seite 15: Technische Zeichnung
Bedienungsanleitung / User Manual VTC-261IRP 8. Technische Zeichnung Seitenansicht: Unterseite: Alle Angaben in mm. Skizzen nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. _________________________________________________________________________________ - 15 -... - Seite 16 Bedienungsanleitung / User Manual VTC-261IRP _________________________________________________________________________________ - 16 -...
