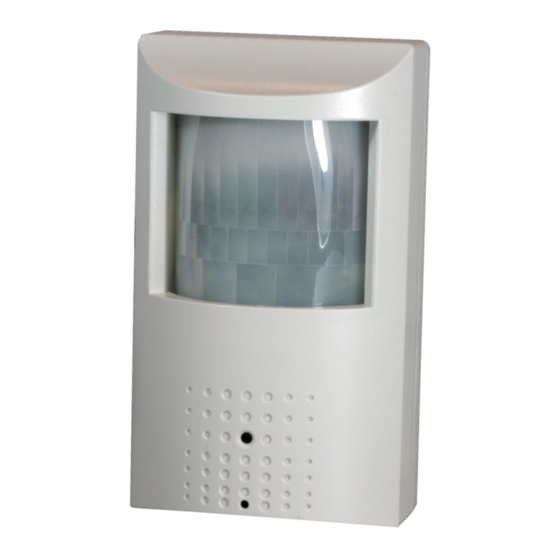

Santec VTC-512D Bedienungsanleitung
Farb-diskretkamera im
bewegungsmeldergehäuse
Verwandte Anleitungen für Santec VTC-512D
Inhaltszusammenfassung für Santec VTC-512D
- Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL Deutsch / English Farb-Diskretkamera im Bewegungsmeldergehäuse Colour discrete camera in motion detection housing Modell / Model: VTC-512D Version 1.3sfi/0813/dt-engl/A6...
- Seite 2 SANTEC BW AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
- Seite 3 Errors excepted. Specifications are subject to change without notice for quality improvement. SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in this publication are trademarks, registered trademarks or brands of the respective company.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User manual VTC-512D DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise 1. Installation der Kamera 1.1 Allgemeine Hinweise 1.2 Installation: Vorgehensweise 1.3 Verlegung der Kabel 2. Bewegungsmelder-Anschlüsse 3. Bereiche der Bewegungserkennung 4. Besondere Ausstattungsmerkmale 5.Technische Daten ENGLISH Table of contents... -
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User manual VTC-512D Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User manual VTC-512D Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Seite 7: Lieferumfang
Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-512D. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung. -
Seite 8: Installation Der Kamera
Bedienungsanleitung / User manual VTC-512D 1. Installation der Kamera 1.1 Allgemeine Hinweise Diese Kamera ist eine Farb-Diskretkamera im Bewegungsmeldergehäuse zum Einsatz in Videoüberwachungsanlagen. Die Kamera wurde für Anwendungen im Innenbereich entwickelt. Installieren Sie die Kamera dort, wo eine unauffällige Videoüberwachung zur Erkennung von Eindringlingen notwendig ist. -
Seite 9: Installation: Vorgehensweise
Bedienungsanleitung / User manual VTC-512D 1.2 Installation: Vorgehensweise Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben: Befestigen Sie die Kamera am Wandhalter: Richten Sie die Kamera horizontal und vertikal aus, indem Sie die beiden Schrauben (A) und (B) lösen und dann die Halterung in die gewünschte Position bringen. Drehen Sie anschließend die beiden Schrauben wieder fest. -
Seite 10: Verlegung Der Kabel
Bedienungsanleitung / User manual VTC-512D 1.3 Verlegung der Kabel Verwenden Sie ein 75 Ohm-Koax-Kabel, um den Videoanschluss des Monitors mit dem Videoanschluss der Kamera zu verbinden. Kombikabel Das nach außen geführte Kombikabel ist direkt am Kameramodul angeschlossen und dient zur Versorgung des Kameramoduls mit Betriebsspannung und führt das Videosignal nach außen zur BNC-Kupplung. -
Seite 11: Bewegungsmelder-Anschlüsse
Bedienungsanleitung / User manual VTC-512D 2. Bewegungsmelder-Anschlüsse In der Kamera befindet sich ein Interface mit folgenden Anschlüssen: Jumper für LED Wähler Einstellung der Empfindlichkeit Einstellung der Verweilzeit Jumper für Lichtanzeige und Aufnahmeanzeige Jumper für Impulssteuerung Schaltausgänge (N.O. / N.C.) _________________________________________________________________________________... - Seite 12 Bedienungsanleitung / User manual VTC-512D Erläuterung der Anschlüsse: 1. LED Anzeige 1. Jumpereinstellung oben und Mitte (wie im Bild gezeigt): Wenn eine Bewegung erkannt wird, blinkt die LED. Dadurch ist die Kamera leicht zu erkennen. 2. Jumpereinstellung Mitte und unten: Wenn eine Bewegung erkannt wird, blinkt die LED nicht.
- Seite 13 Bedienungsanleitung / User manual VTC-512D 5. Impulssteuerung Position 1: Sofortige Reaktion bei Bewegungserkennung. Position 2: Doppelte Bewegungserkennung innerhalb von 15 Sekunden. 4 Pins: 2 Paare mit Jumper 6. Schaltausgänge N.C. (Normally Closed): 1. Zum Anschluss an ein Überwachungsgerät. 2. Mit Sabotageschutz für 24 Stunden N.O.
-
Seite 14: Bereiche Der Bewegungserkennung
Bedienungsanleitung / User manual VTC-512D 3. Bereiche der Bewegungserkennung Ein Weitwinkelobjektiv mit bis zu 100° deckt einen Bereich von ca. 9 x 9 Meter ab. 64 Strahlen in 3 Schichten. _________________________________________________________________________________ - 14 -... -
Seite 15: Besondere Ausstattungsmerkmale
Bedienungsanleitung / User manual VTC-512D 4. Besondere Ausstattungsmerkmale Farb-Diskretkamera im Bewegungsmeldergehäuse Integriertes Nadelöhrobjektiv 3,7 mm / F2.0 Eingebauter PIR-Melder Schaltausgangsinterface N.O./N.C. Wandhalter im Lieferumfang enthalten 5. Technische Daten Kameramodell VTC-512D Kameratyp Farb-Diskretkamera im Bewegungsmeldergehäuse Videonorm Bildaufnahmesensor 1/3“... - Seite 16 Bedienungsanleitung / User manual VTC-512D _________________________________________________________________________________ - 16 -...
