Service
Umspritzte Membrane
HINWEIS: Für Pumpen mit Standard-Membranen
siehe Seite 16.
Zerlegen
1. Die Druckentlastung auf Seite 11 durchführen.
2. Die Verteiler ausbauen und die Kugelventile wie
auf Seite 16 beschrieben auseinander nehmen.
3. Die Klammern (6) abnehmen, mit denen die
Materialdeckel (1) an den Luftdeckeln (21) befestigt
sind. Die Materialdeckel (1) von der Pumpe
abziehen. Siehe A
BB
4. Sobald die Materialdeckel abgenommen worden
sind, trennt sich die Membrane an der Seite der
Pumpe, die zuletzt mit Druckluft beaufschlagt war,
vom Mittelgehäuse/Luftdeckel. Die Membranen
können jetzt gefasst werden.
5. Die Membranen sind handfest montiert. Um sie
zu lösen, beide Membranen fest am Außenrand
anfassen und im Gegenuhrzeigersinn drehen.
Eine Membrane löst sich und die andere bleibt an der
Welle. Die gelöste Membrane (20) und die luftseitige
Platte (25) abnehmen.
6. Die gegenüberliegende Membrane und die Welle
(105) aus dem Mittelgehäuse herausziehen.
Die flachen Stellen der Welle mit einem
19-mm-Einmaulschlüssel halten und die Membrane
und die luftseitige Platte von der Welle abnehmen.
7. Alle Teile reinigen und bei Bedarf austauschen.
18
. 8.
20
25
A
1
Ein geeignetes wasserfestes Sanitärschmiermittel
auf die Gewinde und in der Klammer auftragen.
2
Mit 7,9 N•m (70 in-lb.) festziehen.
3
Die flache Seite muss zur Welle zeigen.
A

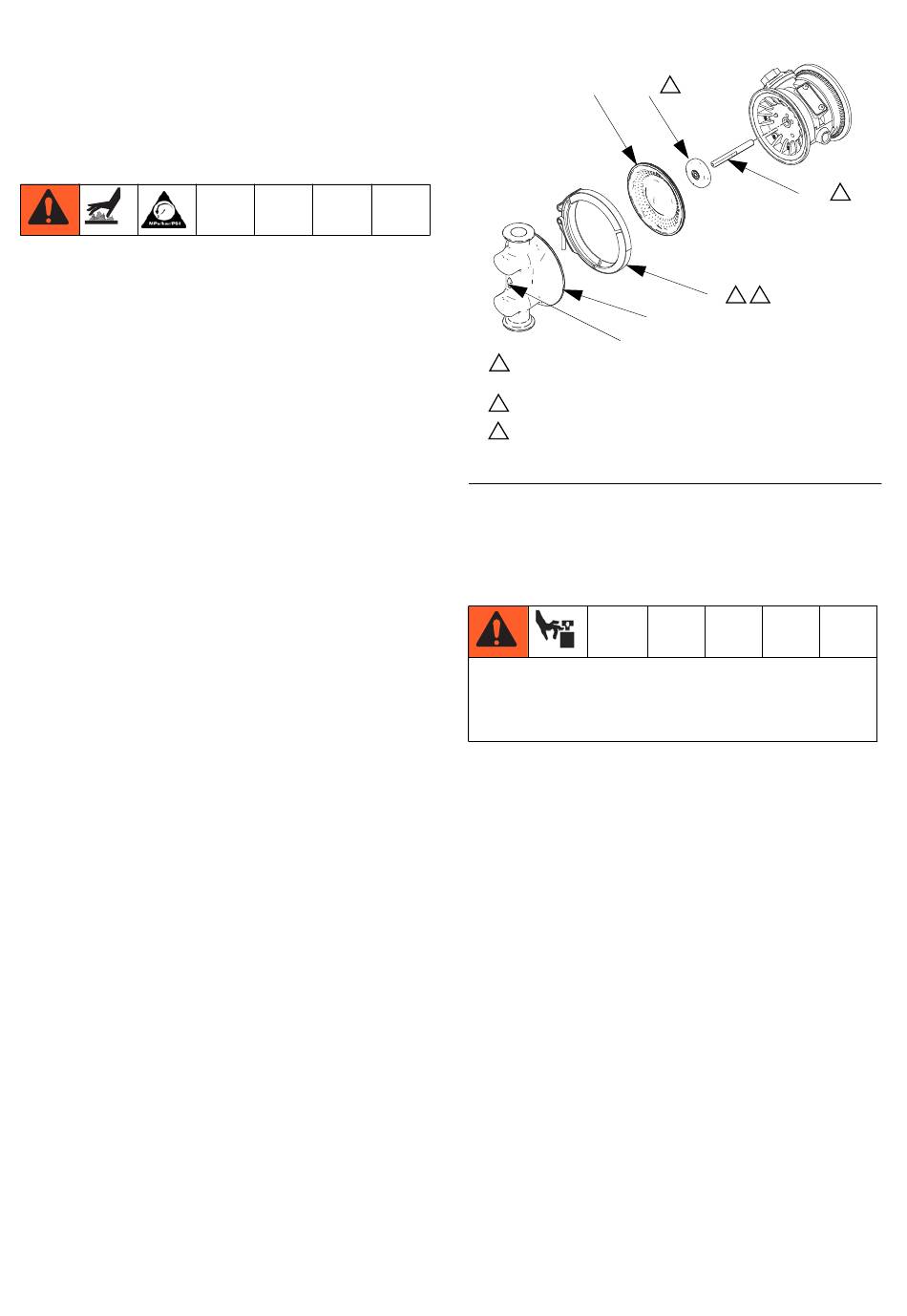

. 8: Umspritzte Membrane
BB
Zusammenbau
HINWEIS: Wenn zum Schmieren aufgefordert wird, ein
geeignetes wasserfestes Sanitärschmiermittel auftragen.
Um schwere Verletzungen – einschließlich
Amputationen – zu vermeiden, nicht die Finger oder
Hand zwischen den Luftdeckel und die Membrane
halten.
1. Die luftseitige Platte (25) auf die Membrane (20)
setzen. Die breite, gerundete Seite der Platte muss
zur Membrane zeigen. Die Einheit (Membrane und
Platte) handfest auf die Welle (105) schrauben.
2. Die Membranwelle (105) der Länge nach und an den
Enden einfetten. Die Membrangruppe mit der Welle
in eine Seite der Pumpe einführen.
3. Die andere Membrangruppe wie in Schritt 1
beschrieben an der Welle anbringen.
4. Die Membrangruppe auf die Arbeitsfläche
herunterdrücken, damit sie sich aufrichtet und
herauskommt, so dass die Kanten gegriffen werden
können. Die zweite Membrane handfest an der Welle
befestigen.
3
6
105
6
1
2
1
ti17651a
819.0728
