Einbau
Abluftführung
Zur Vermeidung schwerer Verletzungen durch
Explosionen oder gefährliche Flüssigkeiten:
•
Darauf achten, dass das System dem jeweiligen
Anlagentyp entsprechend richtig entlüftet wird.
•
Die Abluft von Menschen, Tieren, Lebensmitteln
und allen Zündquellen wegführen.
•
Einen geeigneten Behälter an das Ende der
Abluftleitung stellen, um Material auffangen zu
können. Sollte eine Membrane reißen, tritt das
gepumpte Material zusammen mit der Luft aus.
Siehe A
. 4.
BB
Der Druckluftanschluss hat 3/8" NPT(I). Den Anschluss
nicht einschränken. Eine zu starke Drosselung der
Druckluft kann zu unregelmäßigem Betrieb der Pumpe
führen.
Zeichenerklärung:
A
Luftzufuhrleitung
B
Hauptluftventil mit
Entlastungsbohrung
(für Pumpe erforderlich)
C
Luftregler
D
Luftleitungs-Schnellkupplung
E
Hauptluftventil (für Zubehör)
P
Schalldämpfer
T
Geerdeter Abluftschlauch
U
Behälter für Fernabluftleitung

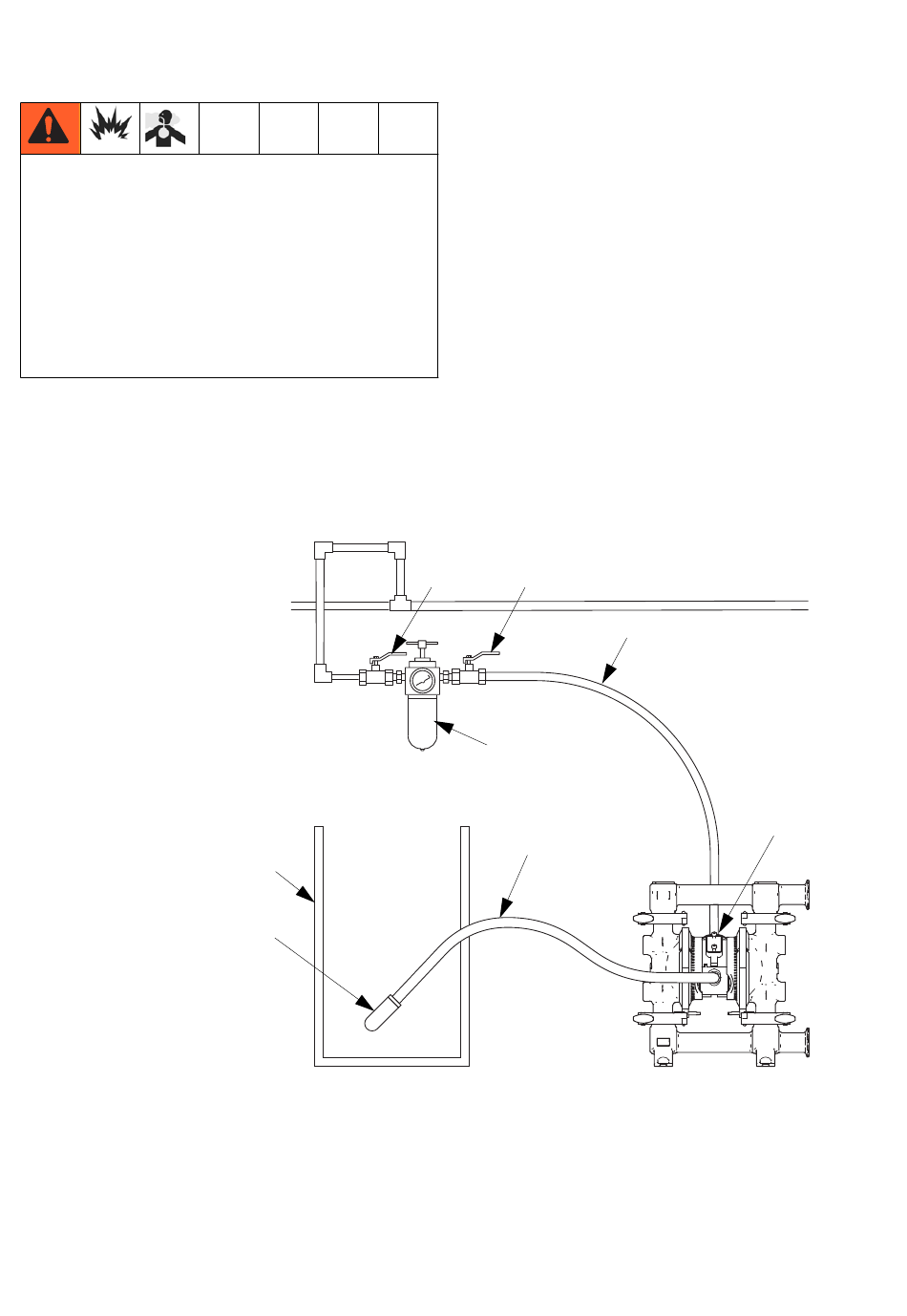

A
. 4: Abluftführung
BB
10
E
U
P
Herstellung einer Fernabluftleitung:
1. Den Schalldämpfer (P) aus der Abluftöffnung
in der Pumpe ausbauen.
2. Einen geerdeten Abluftschlauch (T) einbauen und
den Schalldämpfer (P) an das andere Ende des
Schlauchs anschließen. Der Abluftschlauch muss
einen Innendurchmesser von mindestens 9,5 mm
(3/8 Zoll) haben. Wenn ein Schlauch mit einer Länge
über 4,50 m (15 Fuß) erforderlich ist, muss er einen
größeren Durchmesser haben. Scharfe Biegungen
oder Knicke im Schlauch vermeiden.
3. Einen Behälter (U) an das Ende der Luftleitung
stellen, um im Fall eines Membranenrisses Material
aufzufangen. Siehe A
B
A
C
T
. 4.
BB
D
ti17648a
819.0728
