Einbau
Abluftführung
Zur Vermeidung schwerer Verletzungen durch
Explosionen oder gefährliche Flüssigkeiten:
•
Darauf achten, dass das System dem jeweiligen
Anlagentyp entsprechend richtig entlüftet wird.
•
Die Abluft von Menschen, Tieren, Lebensmitteln
und allen Zündquellen wegführen.
•
Einen geeigneten Behälter an das Ende der
Abluftleitung stellen, um Material auffangen zu
können. Sollte eine Membrane reißen, tritt das
gepumpte Material zusammen mit der Luft aus.
Siehe A
. 5.
BB
HINWEIS: Der Druckluftanschluss hat 3/4" NPT(I).
Den Anschluss nicht verkleinern. Eine zu starke
Drosselung der Druckluft kann zu unregelmäßigem
Betrieb der Pumpe führen.
E
U
P
A

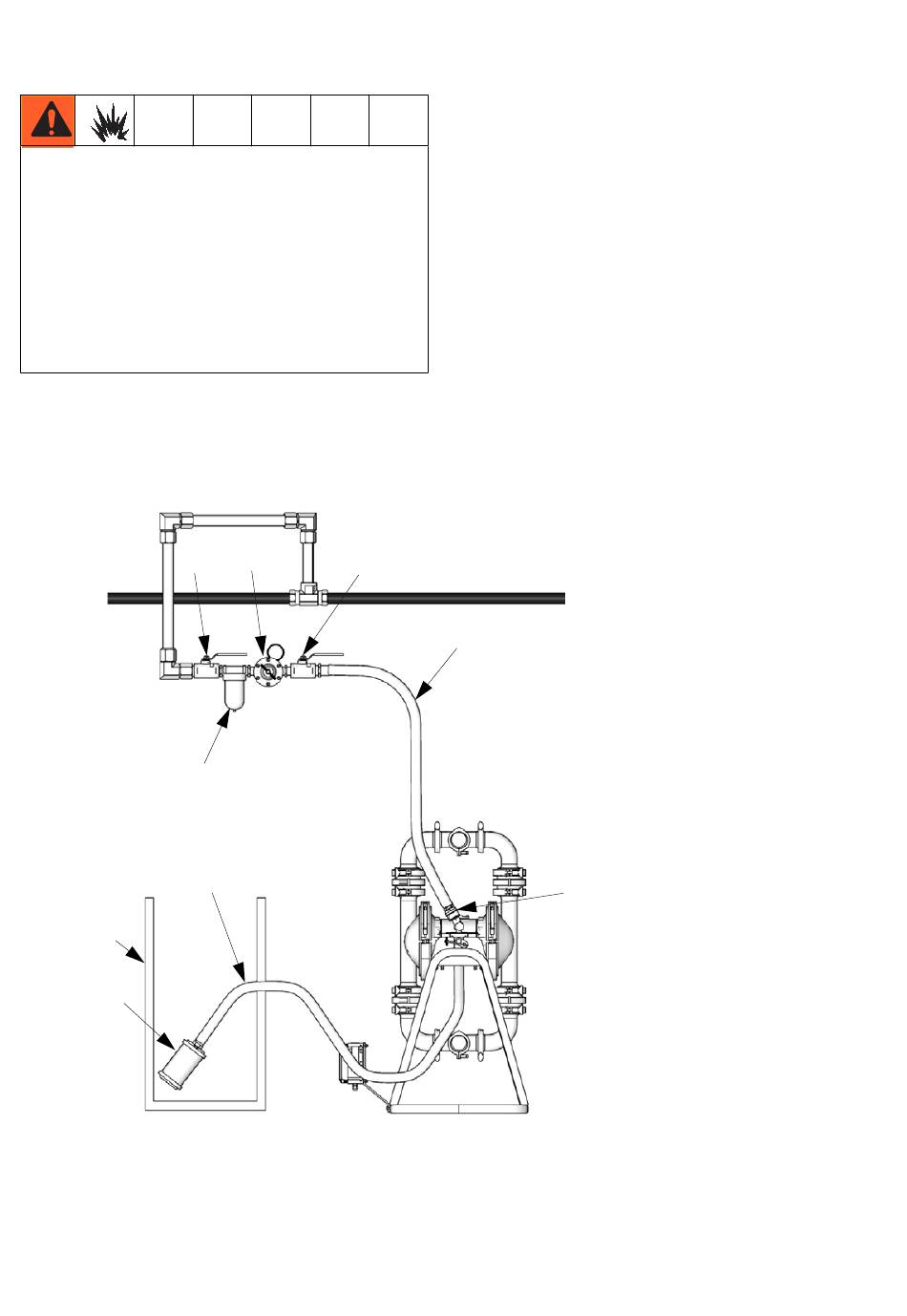

. 5: Abluftführung
BB
12
C
B
F
T
Herstellung einer Fernabluftleitung:
1. Den Schalldämpfer (P) aus der Abluftöffnung
in der Pumpe ausbauen. Siehe A
2. Einen geerdeten Abluftschlauch (T) einbauen und
den Schalldämpfer (P) an das andere Ende des
Schlauchs anschließen. Der Abluftschlauch muss
einen Innendurchmesser von mindestens 19 mm
(3/4 Zoll) haben. Wenn ein Schlauch mit einer Länge
über 4,50 m (15 Fuß) erforderlich ist, muss er einen
größeren Durchmesser haben. Scharfe Biegungen
oder Knicke im Schlauch vermeiden.
3. Einen geerdeten Behälter (U) an das Ende der
Abluftleitung stellen, um im Fall eines
Membranenrisses Material aufzufangen. Siehe A
5.
Zeichenerklärung:
A
B
C
D
A
E
F
P
T
U
D
TI8767b
. 5.
BB
Luftzufuhrleitung
Hauptluftventil mit
Entlastungsbohrung
(für Pumpe erforderlich)
Luftregler
Luftleitungs-Schnellkupplung
Hauptluftventil (für Zubehör)
Luftleitungsfilter
Schalldämpfer
Geerdeter Abluftschlauch
Behälter für Fernabluftleitung
.
BB
819.0730
