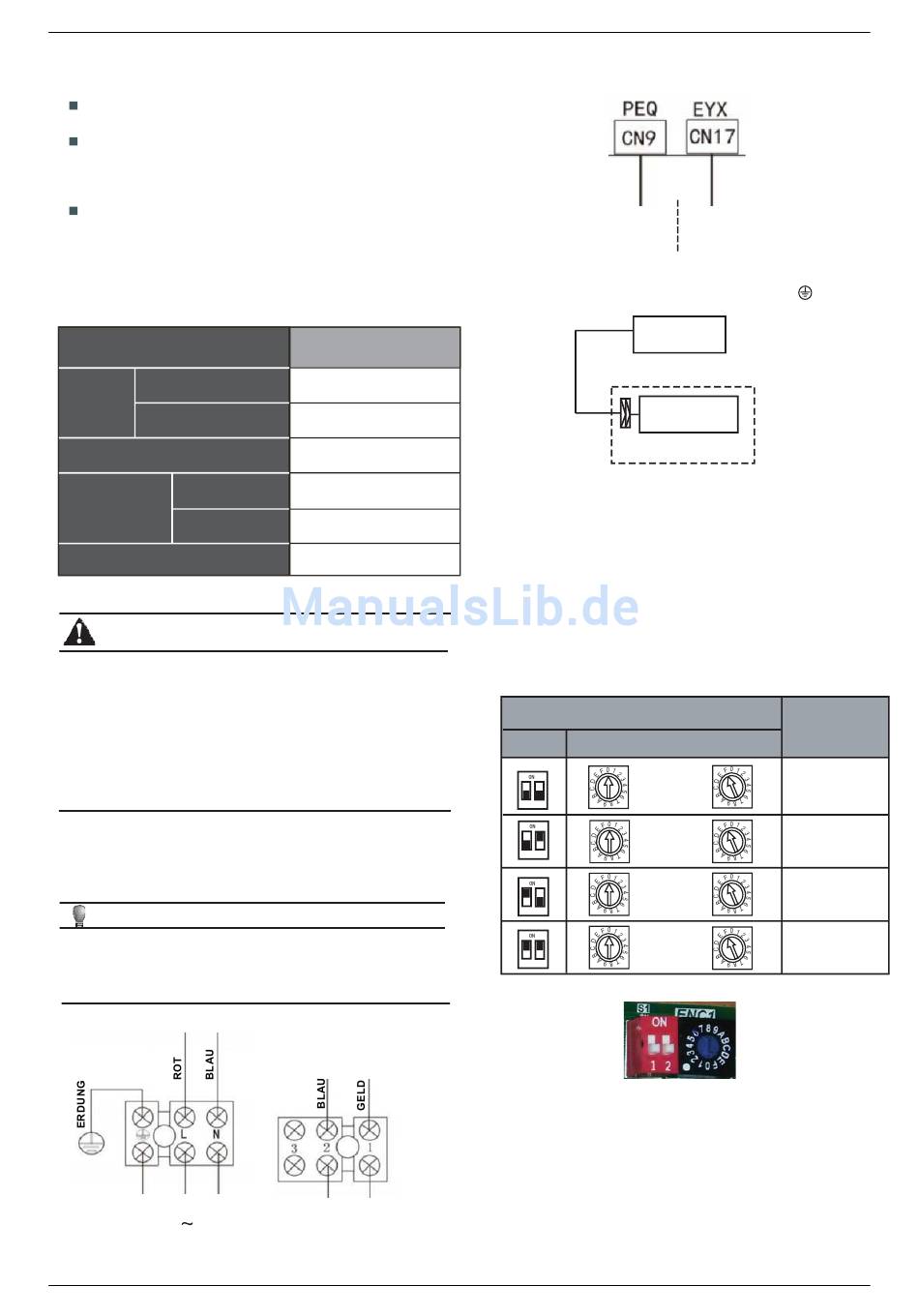

Installationshandbuch
8.1 Anschluss der Verkabelung
Entfernen Sie die Schrauben vom Deckel des Schaltkastens.
Schließen Sie die elektrischen Leitungen an die
Klemmen gemäß den entsprechenden Anweisungen
auf den Klemmleisten an.
Montieren Sie den Deckel des Schaltkastens wieder.
Die Leistungsdaten sind unten aufgeführt, siehe Tabelle 8-1. Wenn
die Kabelkapazität zu klein ist, kann es zur Überhitzung des Kabels
und somit zum Ausbrennen des Geräts führen.
MODELL
PHASE
STROM-
VERSORGUNG
FREQUEN / SPANNUNG
ICP
WENIGER ALS 20 M
NETZKABEL
2
(mm
)
WENIGER ALS 50 M
2
ERDUNGSKABEL (mm
)
Das Kabel muss die Bezeichnung H05RN-F oder höher haben.
ACHTUNG!
Die gestrichelten Linien zeigen die zentrale Fernbedienung
und der PC ist optional, Benutzer können ihn bei Bedarf
erwerben.
Alle aktiven Leiter müssen eine Trennvorrichtung mit einer
Trennstrecke von mindestens 3 mm und einem Differentialschalter
von mehr als 10mA haben.
8.2 Anschlussklemmen
Die Anschlüsse entnehmen Sie bitte dem Schaltplan des
Innengerätes.
Die Geräte können an
angeschlossen werden. Schließen Sie vor der Inbetriebnahme
die Kabel richtig an und stellen Sie die Richtung der
Inneneinheiten ein.
XT1
STROMVERSORGUNG
220-240 V
50 Hz
Tabelle 8-1
14 / 16
1-Fase
220-240 V~ 5 0Hz
15/15
2 x 2.5mm
2
2 x 6mm
2
2.5
HINWEIS:
eine Zentralsteuerung (CCM)
VENTIL
Ventilatorkonvektor Kassette DC
Modbus RTU
Verwenden Sie ein 3-adriges abgeschirmtes Kabel
und verbinden Sie die Abschirmung mit der Erdung
DISPLAYANZEIGE
Gestrichelte Linien bedeuten, dass die
kabelgebundene Fernbedienung
optional ist, Benutzer können die bei
Bedarf erwerben.
8.3 Einstellung der Richtung der Einheit
Wenn eine CCM-Zentralsteuerung an die XYE-Klemmen
angeschlossen ist, muss jede Einheit eine andere Richtung zeigen,
um es von den anderen zu unterscheiden. Die Richtung jeder
Einheit wird durch die folgenden Mikroschalter eingestellt und liegt
im Bereich 0-63.
Tabla 8-2
Miroshalter
S1
2
1
1
2
2
1
1
2
S1
11
CCM Zentralsteuerung
Abb.8-1
.
VERKABELTE
STEUERUNG
Optional CL92869
Richtungscode
ENC1
~
00~15
~
16~31
~
32~47
~
48-63
ENC 1
