Beschreibung

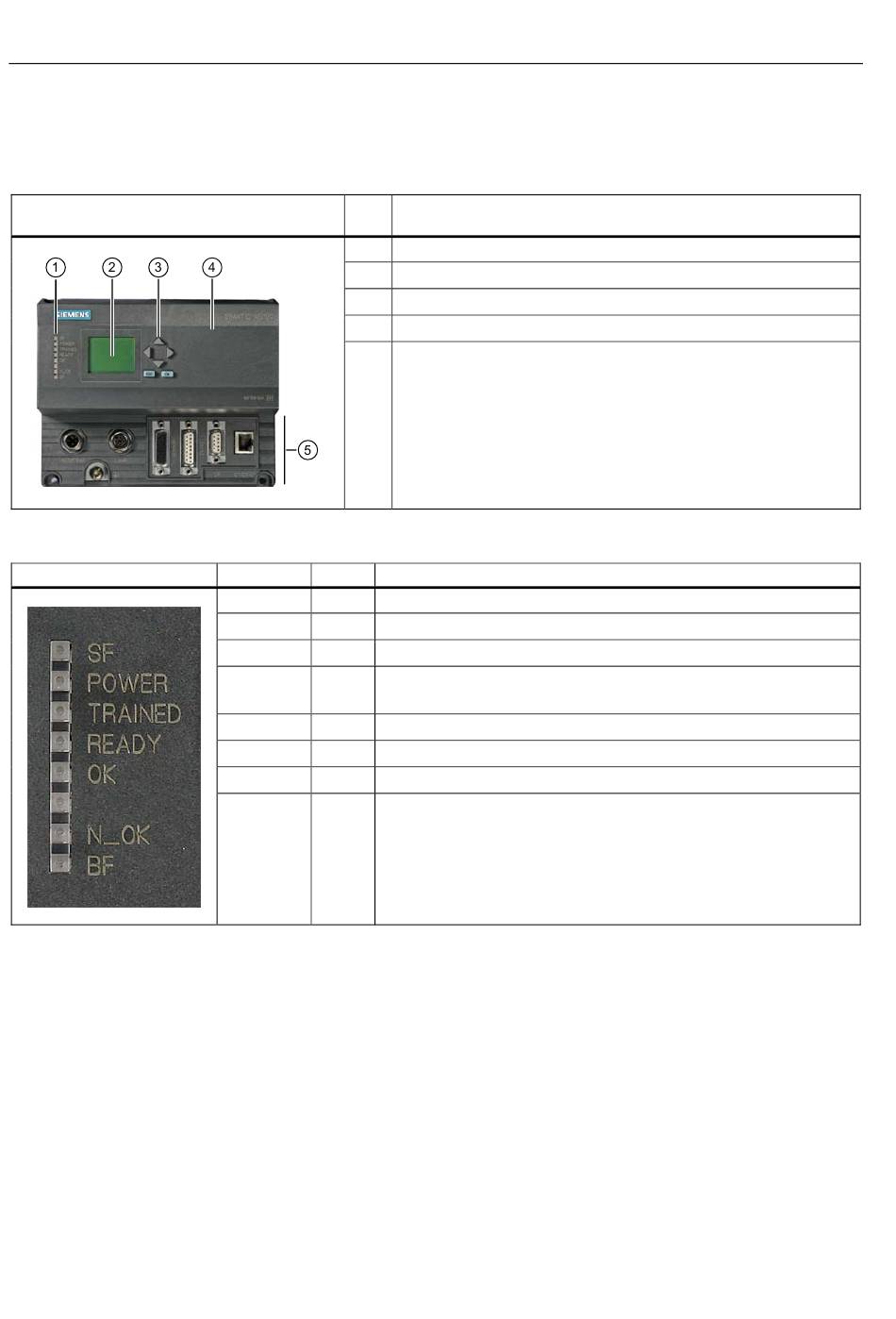

3.6 Aufbau Auswertegerät SIMATIC VS120
3.6 Aufbau Auswertegerät SIMATIC VS120
3.6
Auswertegerät VS120
(MLFB 6GF1 018-2AA10)
LED-Betriebsanzeigen
3-6
Pos.
(1)
(2)
(3)
(4)
(5)
LED Farbe Bedeutung
SF rot Sammelfehler
POWER grün Stromversorgung ist eingeschaltet
TRAINED grün Ausgewähltes Modell ist trainiert
READY grün •
•
OK grün Gut-Ergebnis: Objekt wurde erkannt
- grün -
N_OK gelb Schlecht-Ergebnis: Objekt wurde nicht erkannt
BF rot Busfehler am PROFIBUS DP oder PROFINET IO
Bedeutung
LED-Betriebsanzeigen
LCD-Display
Tastenfeld
Gehäuse; bestehend aus Haube und Boden
Schnittstellen
aus = Anlauf des Geräts oder SIMATIC VS120 ist im Stopp
ein = SIMATIC VS120 ist im Run
Betriebsanleitung, Ausgabe 02/2006, A5E00757506-01
Vision Sensor SIMATIC VS120
