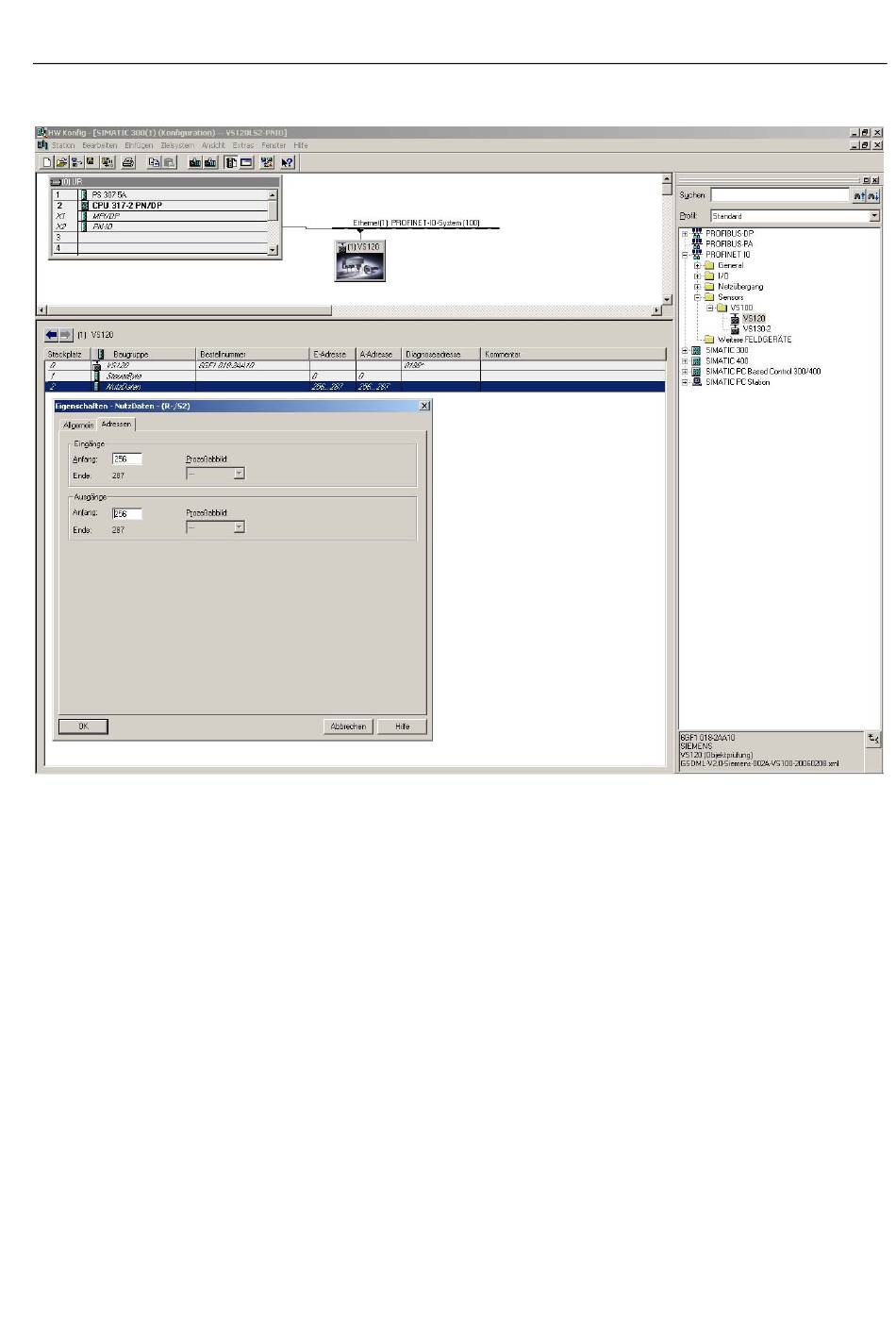

Bild 10-2 Einbindung PROFINET IO-Device SIMATIC VS120 in HW Konfig
Der Beginn des 16 Worte großen konsistenten Kommunikationsbereichs des Vision Sensors
SIMATIC VS120 wurde im obigen Konfigurationsbeispiel auf Eingangs-Adresse 256 und
Ausgangs-Adresse 256 gelegt (Steckplatz 2). Liegen die Adressen im Prozessabbild des
OB1 (Teilprozessabbild "OB1-PA"), dann können Sie im OB1 mit Prozessabbildzugriffen
arbeiten (z. B. "LEW 2", "TAB 1"), ohne die Konsistenz zu verletzen. Das gilt nur für CPUs,
die konsistente Nutzdaten per Prozessabbild übertragen, siehe nachfolgenden
Sicherheitshinweis "Achtung".
Liegen diese Adressen hingegen nicht im Prozessabbild des OB1, dann müssen Sie auf den
Kommunikationsbereich von SIMATIC VS120 mit Hilfe der SFCs 14 "DPRD_DAT" und
15 "DPWR_DAT" zugreifen, um die Konsistenz zu gewährleisten.
