Bildverarbeitung
4.10 Modellsets
Beispiel

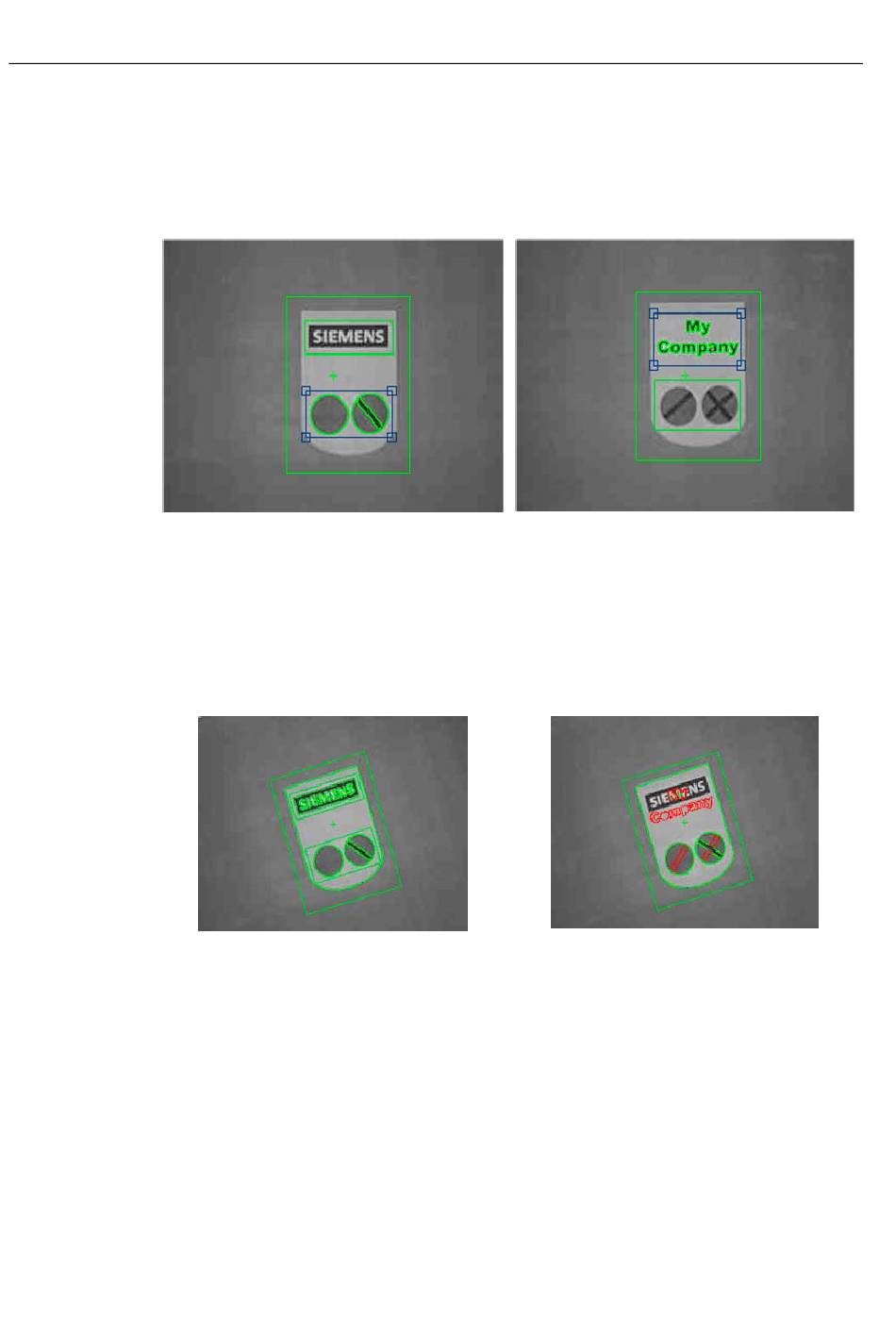

Das Modellset besteht aus zwei Modellen. Es soll entschieden werden, ob das
auszuwertende Bild das Modell „SIEMENS" oder das Modell „COMPANY" enthält.
• Im Auswertebetrieb selektiert der Anwender anstelle des Modells dieses Modellset. Bei
• Das zunächst aufgenommene Bild enthalte das Prüfobjekt „SIEMENS". Die Konturen des
4-20
Modell „SIEMENS"
jeder Bildaufnahme wird das Bild anhand der einzelnen Modelle im Modellset überprüft
Prüfobjekts stimmen mit den Konturen aus Modell „SIEMENS" überein, weichen aber
stark gegenüber den Konturen von Modell „COMPANY" ab. Das Auswertegerät VS120
gibt als Ergebnis ein OK und die Nummer des Modells „SIEMENS" aus.
Modell „COMPANY"
