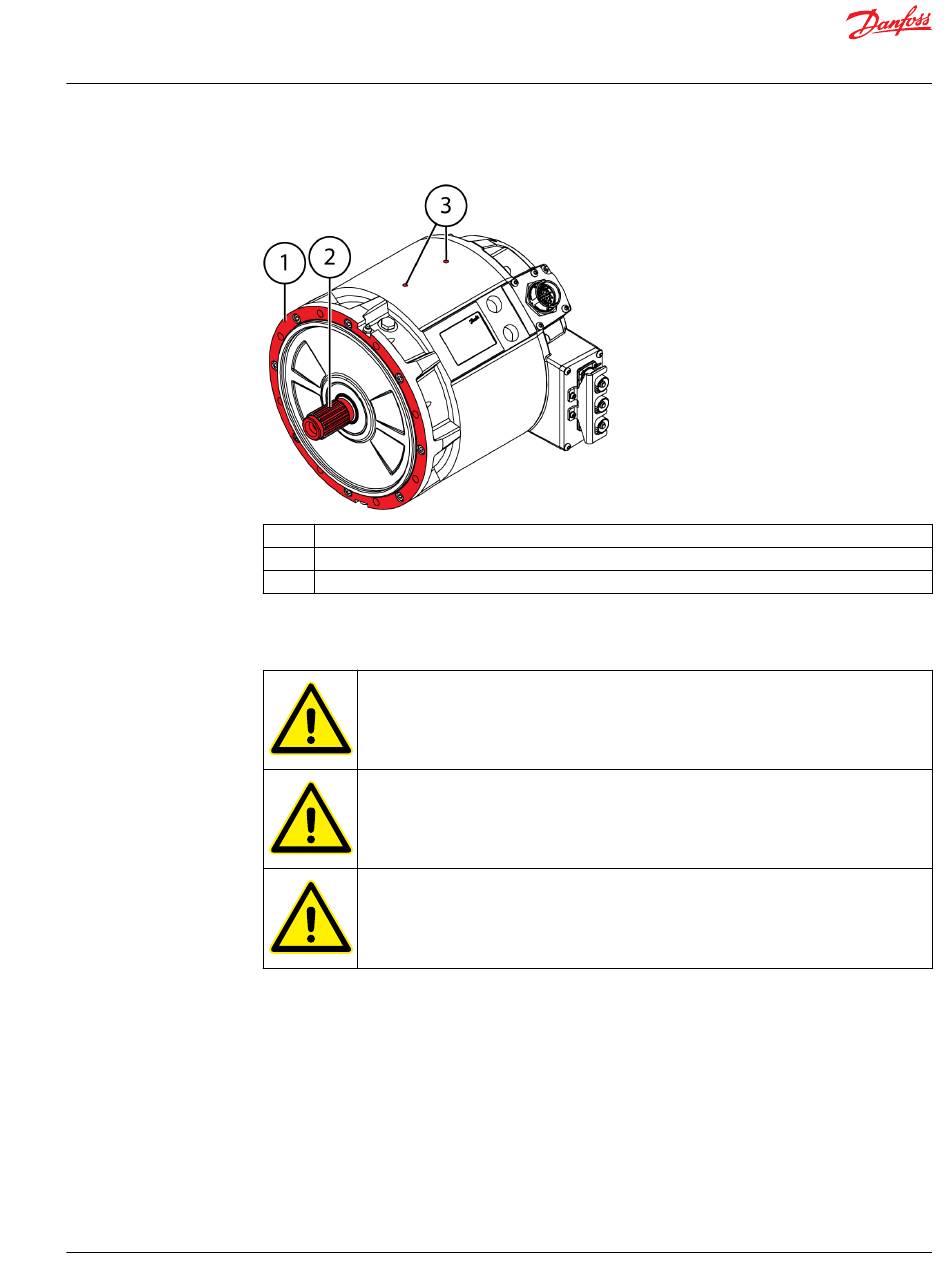

Mechanische Montageverbindungen der elektrischen Maschine (horizontale Montage)
1
Flansch Antriebsseite (SAE 6) mit Befestigungsbohrungen
2
Wellenanschluss DIN 5480 Verzahnung W40 x 2 x 18 x 8f
3
Hebepunkte M8 x 1,25 (15 mm tief).
Kühlmittelanschlüsse
Stellen Sie sicher, dass die Kühlflüssigkeit frei in die und aus der elektrischen Maschine fließt.
Um Schäden an den Kühlmittelanschlüssen zu vermeiden, sind die Herstellervorgaben zum
richtigen Anzugsmoment der Kühlflüssigkeitsnippel einzuhalten.
Wählen Sie Kühlflüssigkeitsnippel aus, die galvanisch korrosionsbeständig sind.
Schließen Sie die elektrische Maschine ordnungsgemäß an den Kühlkreislauf an. Stellen Sie sicher, dass
der Kühlmitteldurchfluss mindestens so hoch ist wie der Nennwert und dass die Kühlmitteltemperatur
am Einlass der Maschinenkühlung maximal so hoch ist wie die Nenntemperatur. Weitere Informationen
sind dem Kapitel
Empfohlene Kühlmittel
dem Typenschild der Maschine zu entnehmen.
Die wassergekühlte Konstruktion des Aluminiumrahmens darf nur mit einem geschlossenen
Frischwasserkreislauf mit Korrosionsinhibitor, wie im Datenblatt beschrieben, verwendet werden. Der
Anschluss des Wasserkühlkreislaufs ist im Datenblatt beschrieben. Verwenden Sie nur geeignete und
hochwertige Anschlussteile und Dichtungen, um die elektrische Maschine an den Wasserkreislauf
anzuschließen. Nach dem Anschließen der Leitungen und Verbindungen auf mögliche Undichtigkeiten
prüfen.
und dem Produktdatenblatt zu entnehmen. Die Nennwerte sind
