Benutzerhandbuch
EM-PMI240-T180 Benutzerhandbuch
Produktübersicht
Typenschild
16 |
©
Danfoss | Juli 2021
•
Anschlüsse des Kühlsystems (Bohrungen).
•
Anschlüsse für den Austritt/das Befüllen von Schmiermittel; je nach Modell und Option (BHS): nur zu
Wartungszwecken.
•
Entlüftungsstopfen.
Elektrische Schnittstellen:
•
Stromanschlüsse.
•
Anschlüsse für Messungen.
•
Erdanschluss Niederspannung (Messsignal).
•
Erdanschluss der Stromversorgung.

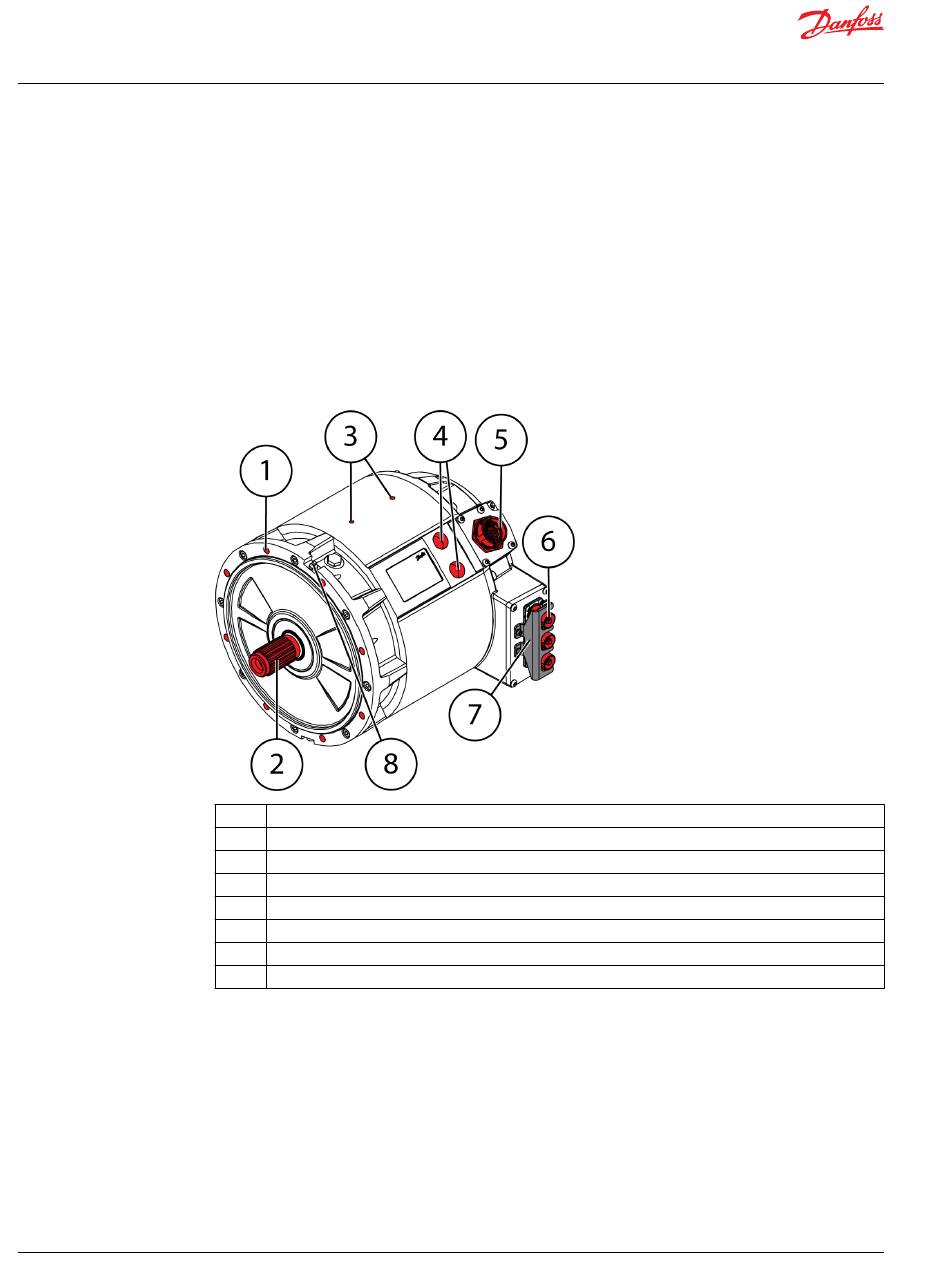

Anschlüsse und Schnittstellen
1
Befestigungsbohrungen an der Antriebsseite, 8 Stk. (Durchmesser 11 – THRU)
2
Wellenanschluss DIN 5480 Verzahnung W40 x 2 x 18 x 8f
3
Hebebohrungen, 2 Stk. M8 x 1,25 (15 mm tief). Sie können für die Erdung verwendet werden.
4
Kühlflüssigkeitsbohrungen G 3/4
5
Niederspannungssteckverbindung Deutsch HD34-24-47PE
6
Phasenanschlüsse AMPHENOL HVBI005R10AMHARD
7
Verriegelung Steckerplatte (mechanische Schutzvorrichtung)
8
Lager Schmiernippel – je nach Option (beide Lager haben einen)
Auf dem Maschinenrahmen jeder elektrischen Maschine ist ein Typenschild angebracht. Auf dem
Typenschild stehen die Nennwerte und die Kennzeichnung der Maschine. Die Nennwerte in der
nachfolgenden Abbildung treffen nicht auf diese Maschine zu. Die korrekten Werte finden Sie auf dem
Typenschild der Maschine sowie in den zugehörigen Datenblättern.
BC355256345493de-000201
