Benutzerhandbuch
EM-PMI240-T180 Benutzerhandbuch
Installation
©
Danfoss | Juli 2021
Gegensteckverbinder: AMPHENOL HVBI-7-05R10-XFC-XXXX-FG/PC (gerader Stecker)
Installation der Hochspannungskabel
1. Entfernen Sie die Verriegelung der Steckerplatte. Siehe nachfolgende Abbildung.
2. Installieren Sie die Hochspannungskabel. Siehe Anweisungen des Herstellers der
Gegensteckverbinder.
3. Bringen Sie die Verriegelung der Steckerplatte wieder an.

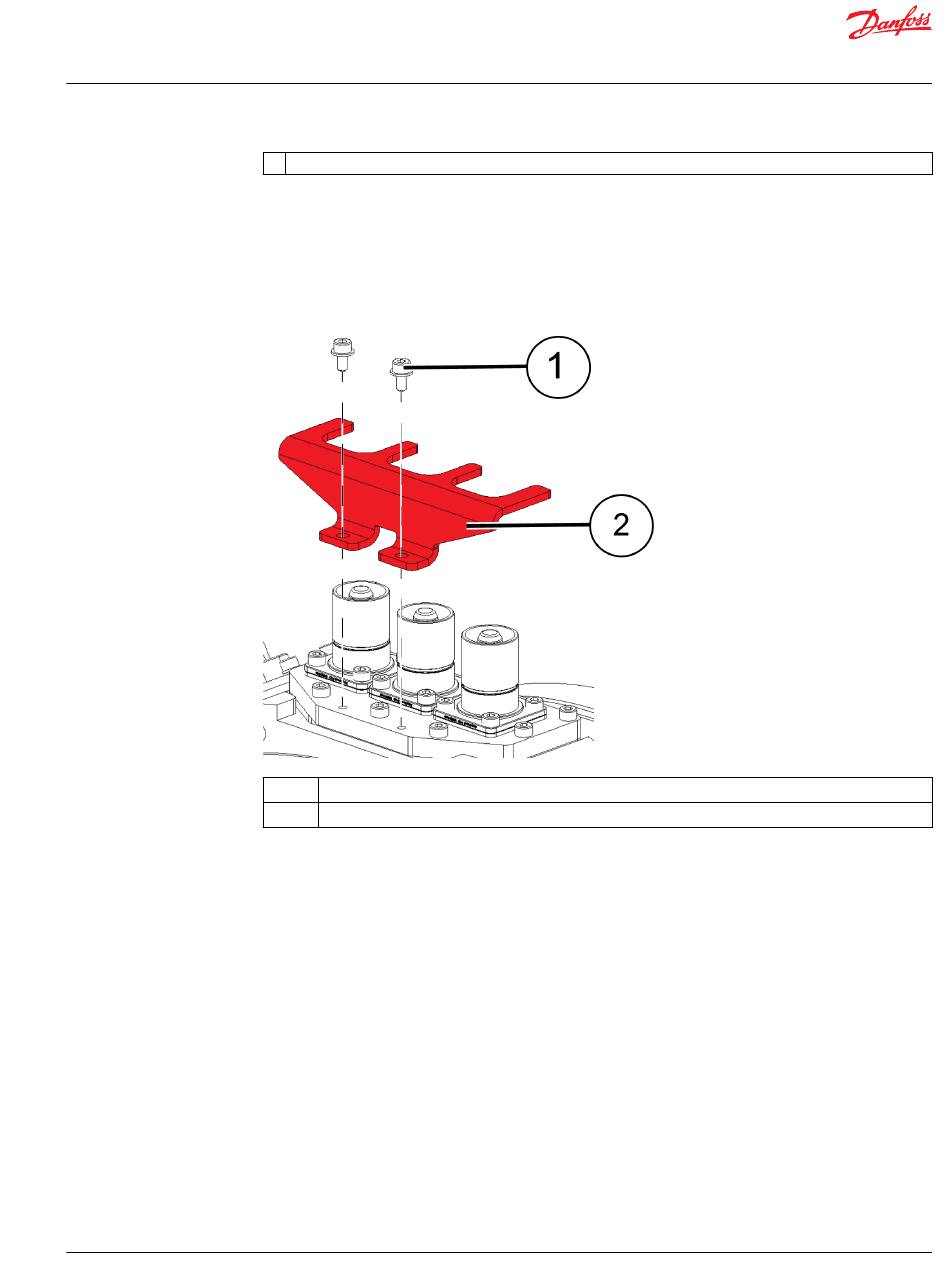

Verriegelung der Steckerplatte
1
Befestigungen
2
Verriegelung der Steckerplatte
Anschlussplan
Die elektrischen Maschinen sind für eine Stromversorgung und Steuerung durch dreiphasigen
Wechselstrom vorgesehen, den ein oder mehrere Wechselrichter bereitstellen. Die elektrische Maschine
ist nicht für den direkten Netzanschluss geeignet.
Die Anzahl der Wechselrichter hängt vom Nennstrom der elektrischen Maschine und des
Frequenzumrichters ab.
Die nachfolgende Abbildung zeigt das Anschlussdiagramm des Wechselrichters für eine elektrische
Maschine mit der Option SINGLE (eine Verteilerbox, die ein Dreiphasen-System enthält).
BC355256345493de-000201 | 35
