EM-PMI240-T180 Benutzerhandbuch
Installation
©
Danfoss | Juli 2021

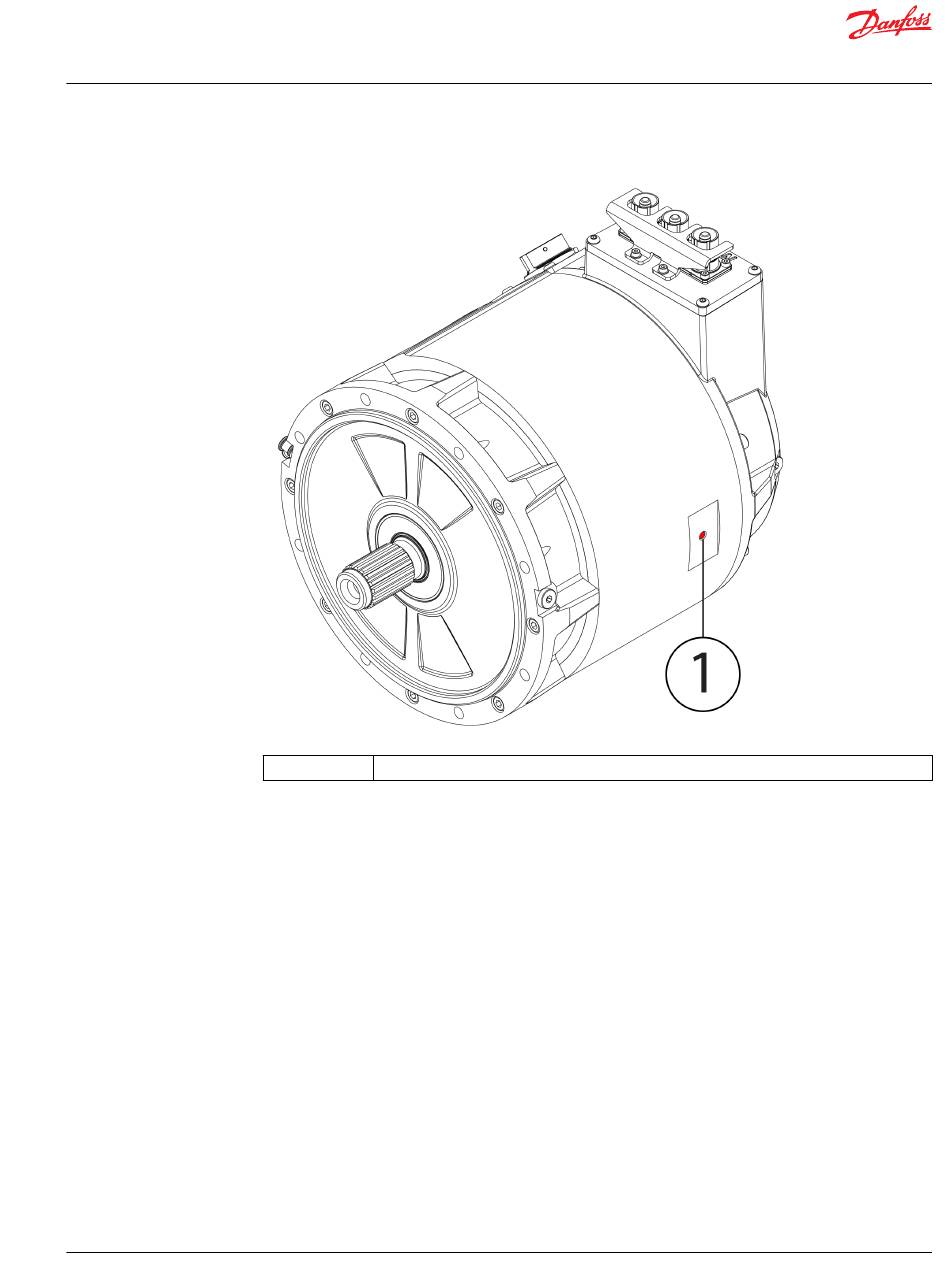

Erdanschluss des Maschinengehäuses, Schutzerdung
1
Erdanschluss
Erdanschlüsse für Niederspannungskabel
Überprüfung der Erdung des Leistungskabelschirms
1. Schließen Sie eine Klemme des Messgeräts an den Kabelschirm eines Leistungskabels an (an der
Wechselrichter-Seite des Kabels).
2. Schließen Sie die andere Klemme des Messgeräts am Kabelschirm eines anderen Leistungskabels an.
Sie können auch den Erdanschluss des Maschinengehäuses für die Messung verwenden.
3. Messen Sie den Widerstand zwischen den beiden Kabelschirmen oder zwischen dem Kabelschirm
und dem Erdanschluss des Gehäuses.
4. Schließen Sie die Messgeräteklemmen an den Schirm eines anderen Leistungskabels an und
wiederholen Sie die Messung, bis Sie alle Kabel gemessen haben.
Prüfen der Erdung des Niederspannungskabelschirms (Messsignal)
1. Schließen Sie eine Klemme des Messgeräts an den Niederspannungskabelschirm (am Nicht-
Maschinen-Ende des Kabels) an.
2. Schließen Sie die andere Klemme des Messgeräts am Erdanschluss des Maschinengehäuses an.
3. Messen Sie den Widerstand zwischen dem Kabelschirm und dem Erdanschluss des Gehäuses.
BC355256345493de-000201 | 39
