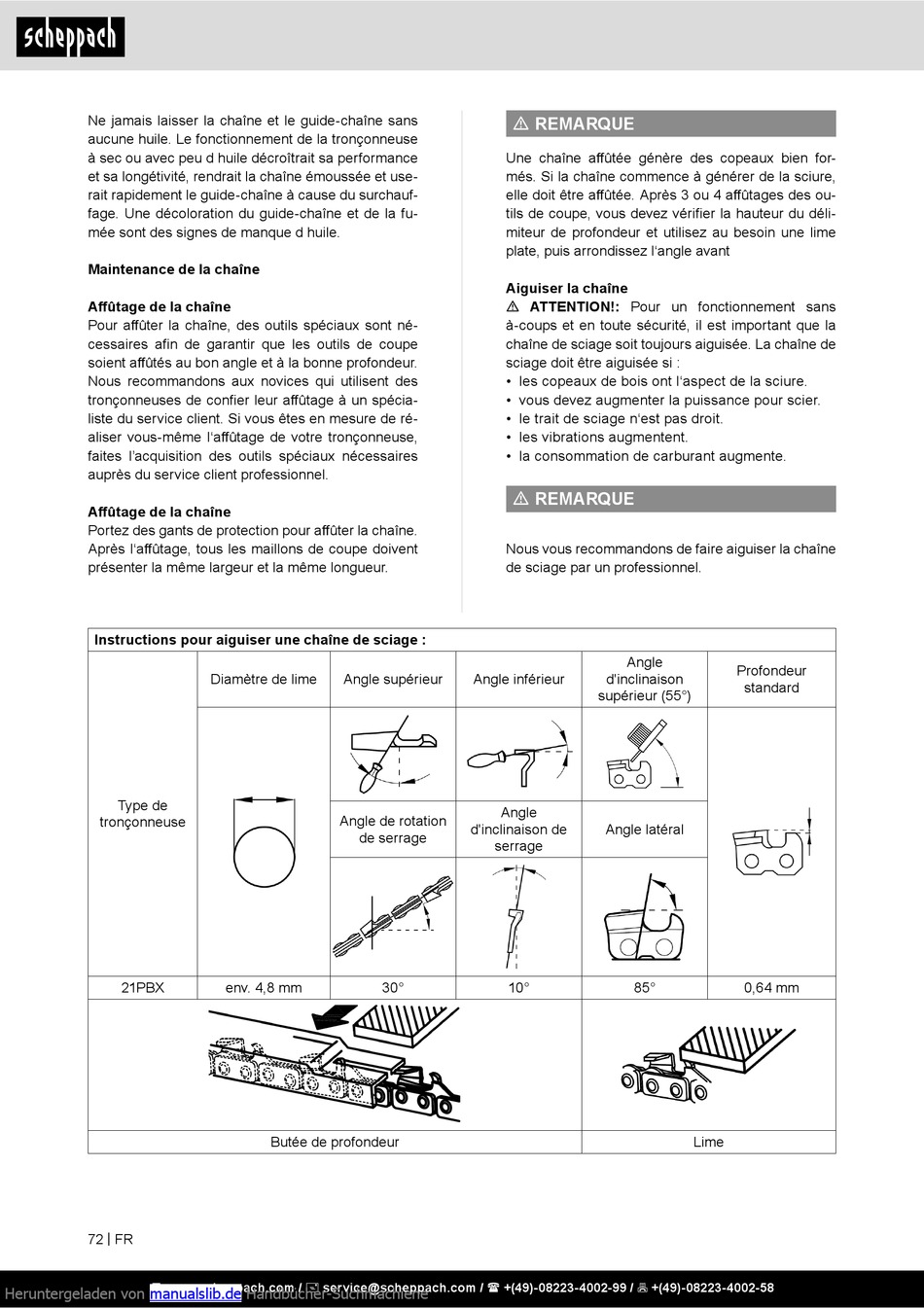

Scheppach CSP5300 Original Bedienungsanleitung Seite 72

Ne jamais laisser la chaîne et le guide-chaîne sans
aucune huile. Le fonctionnement de la tronçonneuse
à sec ou avec peu d huile décroîtrait sa performance
et sa longétivité, rendrait la chaîne émoussée et use-
rait rapidement le guide-chaîne à cause du surchauf-
fage. Une décoloration du guide-chaîne et de la fu-
mée sont des signes de manque d huile.
Maintenance de la chaîne
Affûtage de la chaîne
Pour affûter la chaîne, des outils spéciaux sont né-
cessaires afin de garantir que les outils de coupe
soient affûtés au bon angle et à la bonne profondeur.
Nous recommandons aux novices qui utilisent des
tronçonneuses de confier leur affûtage à un spécia-
liste du service client. Si vous êtes en mesure de ré-
aliser vous-même l'affûtage de votre tronçonneuse,
faites l'acquisition des outils spéciaux nécessaires
auprès du service client professionnel.
Affûtage de la chaîne
Portez des gants de protection pour affûter la chaîne.
Après l'affûtage, tous les maillons de coupe doivent
présenter la même largeur et la même longueur.
Instructions pour aiguiser une chaîne de sciage :
Type de
tronçonneuse
21PBX
72 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Heruntergeladen von manualslib.de
Diamètre de lime Angle supérieur
Angle de rotation
de serrage
env. 4,8 mm 30°
Butée de profondeur
Handbücher-Suchmachiene
m REMARQUE
Une chaîne affûtée génère des copeaux bien for-
més. Si la chaîne commence à générer de la sciure,
elle doit être affûtée. Après 3 ou 4 affûtages des ou-
tils de coupe, vous devez vérifier la hauteur du déli-
miteur de profondeur et utilisez au besoin une lime
plate, puis arrondissez l'angle avant
Aiguiser la chaîne
m ATTENTION!: Pour un fonctionnement sans
à-coups et en toute sécurité, il est important que la
chaîne de sciage soit toujours aiguisée. La chaîne de
sciage doit être aiguisée si :
• les copeaux de bois ont l'aspect de la sciure.
• vous devez augmenter la puissance pour scier.
• le trait de sciage n'est pas droit.
• les vibrations augmentent.
• la consommation de carburant augmente.
m REMARQUE
Nous vous recommandons de faire aiguiser la chaîne
de sciage par un professionnel.
Angle
Angle inférieur d'inclinaison
supérieur (55°)
Angle
d'inclinaison de Angle latéral
serrage
10° 85°
Profondeur
standard
0,64 mm
Lime
