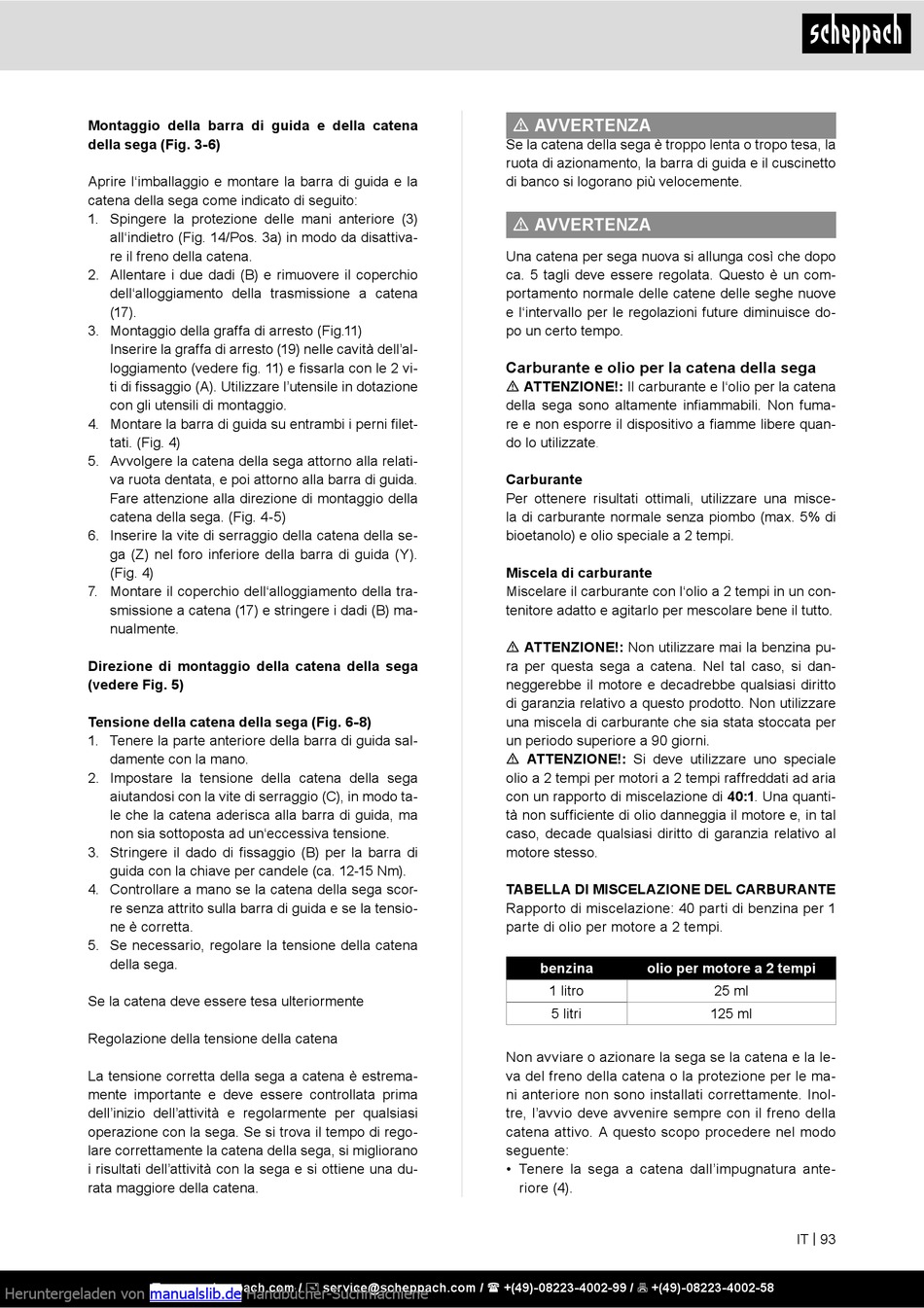

Montaggio della barra di guida e della catena
della sega (Fig. 3-6)
Aprire l'imballaggio e montare la barra di guida e la
catena della sega come indicato di seguito:
1. Spingere la protezione delle mani anteriore (3)
all'indietro (Fig. 14/Pos. 3a) in modo da disattiva-
re il freno della catena.
2. Allentare i due dadi (B) e rimuovere il coperchio
dell'alloggiamento della trasmissione a catena
(17).
3. Montaggio della graffa di arresto (Fig.11)
Inserire la graffa di arresto (19) nelle cavità dell'al-
loggiamento (vedere fig. 11) e fissarla con le 2 vi-
ti di fissaggio (A). Utilizzare l'utensile in dotazione
con gli utensili di montaggio.
4. Montare la barra di guida su entrambi i perni filet-
tati. (Fig. 4)
5. Avvolgere la catena della sega attorno alla relati-
va ruota dentata, e poi attorno alla barra di guida.
Fare attenzione alla direzione di montaggio della
catena della sega. (Fig. 4-5)
6. Inserire la vite di serraggio della catena della se-
ga (Z) nel foro inferiore della barra di guida (Y).
(Fig. 4)
7. Montare il coperchio dell'alloggiamento della tra-
smissione a catena (17) e stringere i dadi (B) ma-
nualmente.
Direzione di montaggio della catena della sega
(vedere Fig. 5)
Tensione della catena della sega (Fig. 6-8)
1. Tenere la parte anteriore della barra di guida sal-
damente con la mano.
2. Impostare la tensione della catena della sega
aiutandosi con la vite di serraggio (C), in modo ta-
le che la catena aderisca alla barra di guida, ma
non sia sottoposta ad un'eccessiva tensione.
3. Stringere il dado di fissaggio (B) per la barra di
guida con la chiave per candele (ca. 12-15 Nm).
4. Controllare a mano se la catena della sega scor-
re senza attrito sulla barra di guida e se la tensio-
ne è corretta.
5. Se necessario, regolare la tensione della catena
della sega.
Se la catena deve essere tesa ulteriormente
Regolazione della tensione della catena
La tensione corretta della sega a catena è estrema-
mente importante e deve essere controllata prima
dell'inizio dell'attività e regolarmente per qualsiasi
operazione con la sega. Se si trova il tempo di rego-
lare correttamente la catena della sega, si migliorano
i risultati dell'attività con la sega e si ottiene una du-
rata maggiore della catena.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Heruntergeladen von manualslib.de Handbücher-Suchmachiene
m AVVERTENZA
Se la catena della sega è troppo lenta o tropo tesa, la
ruota di azionamento, la barra di guida e il cuscinetto
di banco si logorano più velocemente.
m AVVERTENZA
Una catena per sega nuova si allunga così che dopo
ca. 5 tagli deve essere regolata. Questo è un com-
portamento normale delle catene delle seghe nuove
e l'intervallo per le regolazioni future diminuisce do-
po un certo tempo.
Carburante e olio per la catena della sega
m ATTENZIONE!: Il carburante e l'olio per la catena
della sega sono altamente infiammabili. Non fuma-
re e non esporre il dispositivo a fiamme libere quan-
do lo utilizzate.
Carburante
Per ottenere risultati ottimali, utilizzare una misce-
la di carburante normale senza piombo (max. 5% di
bioetanolo) e olio speciale a 2 tempi.
Miscela di carburante
Miscelare il carburante con l'olio a 2 tempi in un con-
tenitore adatto e agitarlo per mescolare bene il tutto.
m ATTENZIONE!: Non utilizzare mai la benzina pu-
ra per questa sega a catena. Nel tal caso, si dan-
neggerebbe il motore e decadrebbe qualsiasi diritto
di garanzia relativo a questo prodotto. Non utilizzare
una miscela di carburante che sia stata stoccata per
un periodo superiore a 90 giorni.
m ATTENZIONE!: Si deve utilizzare uno speciale
olio a 2 tempi per motori a 2 tempi raffreddati ad aria
con un rapporto di miscelazione di 40:1. Una quanti-
tà non sufficiente di olio danneggia il motore e, in tal
caso, decade qualsiasi diritto di garanzia relativo al
motore stesso.
TABELLA DI MISCELAZIONE DEL CARBURANTE
Rapporto di miscelazione: 40 parti di benzina per 1
parte di olio per motore a 2 tempi.
benzina olio per motore a 2 tempi
1 litro
5 litri
Non avviare o azionare la sega se la catena e la le-
va del freno della catena o la protezione per le ma-
ni anteriore non sono installati correttamente. Inol-
tre, l'avvio deve avvenire sempre con il freno della
catena attivo. A questo scopo procedere nel modo
seguente:
• Tenere la sega a catena dall'impugnatura ante-
riore (4).
25 ml
125 ml
